Реферат



Изобретение позволяет расширить функциональные возможности резистора и уменьшить его габариты. На внутренних торцовых поверхностях 2 и 3 зеркально расположены дугообразные резистивньш элемент 4 с выводами и токосъемный элемент 7 с вьшодом. Выключатель (В) вьшолнен в виде зеркально расположенных на внутренних торцовых поверхностях 2 и 3 дугообразных токосъемных элементов 12 и 13 и контактного элемента 14, расположенного на конце токосъемника 10. Положение вращающейся оси 9 определяет изменение сопротивления между одним 13 вьшодов резистивного элемента 4 и вьшодом токосъемного элемента 7. При этом в конструкции предусмотрен ограничитель , не позволяющий оси 9 совершить более одного оборота. В работает одновременно с переменным резистором, т.е. когда контактный элемент 14 при повороте оси 9 замкнет дугообразные токосъемные элементы 12 и 13. Таким образом, размещением В в одном корпусе с переменным резистором можно добиться того, что при повороте оси 9 из исходного положения сначала будет подано, например, питание, а затем изменяется величина сопротивления . 4 ил. с (Л с:

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

584Н01 С!030

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4012375/2! -21 (22) 29.01.86 (46) 29.02.88. Бюл. № 8 (75) Ж.А.Нсанбаев (53) 621.316.8(088.8) (56) Патент Великобритании № 1415805, кл, Н Ol С 10/30, опублик.

1975.

Патент Великобритании ¹ 1347473, кл. Н 1 S, опублик. 1974. (54) ПЕРЕМЕННЫЙ РЕЗИСТОР (57) Изобретение позволяет расширить функциональные воэможности резистора и уменьшить его габариты. На внутренних торцовых поверхностях 2 и 3 зеркально расположены дугообразные резистивный элемент 4 с выводами и токосъемный элемент 7 с выводом. Выключатель (В) выполнен в виде зеркально расположенных на внутренних торцовых поверхностях 2 и 3 дугообразных токосъемных элементов 12 и 13 и контактного элемента 14, расположенного на конце токосъемника 10. Положение вращающейся оси 9 определяет изменение сопротивления между одним .is выводов резистивного элемента 4 и выводом токосъемного элемента 7. При этом в конструкции предусмотрен ограничитель, не позволяющий оси 9 совершить более одного оборота. В работает одновременно с переменным резистором, т.е. когда контактный элемент 14 при повороте оси 9 замкнет дугообразные токосъемные элементы 12 и 13. Таким образом, размещением В в одном корпусе с переменным резистором можно добиться того, что при повороте оси

9 из исходного положения сначала будет подано, например, питание, а затем изменяется величина сопротивления. 4 ил.

1377928

Изобретение относится к радиотехнике, в частности, к конструкциям переменных резисторов, ось которых взаимодействует с выключателем.

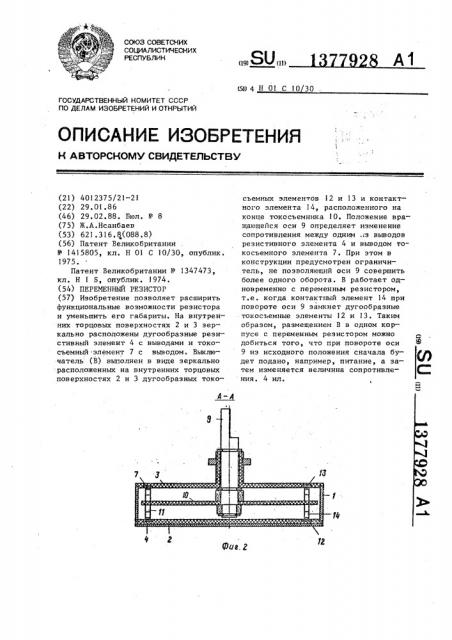

Цель изобретения — расширение функциональных возможностей резистора и уменьшение его габаритов — достигается путем размещения в одном корпусе переменного резистора и выключателя, что обеспечивает унификацию конструкции, компактность, уменьшение трудоемкости изготовления, На фиг.l схематически изображен резистор, общий вид; на фиг.2 — сечение А-А на фиг.l; на фиг.3 — дно резистора, вид сверху; на фиг.4 †. крышка резистора, вид сверху.

Корпус (не показан) переменного резистора состоит из цилиндрического ободка 1, скрепляющего дно 2 и крышку 3, выполненные из диэлектрического материала.

На внутренней торцовой поверхнос- . ти дна 2 расположен дугообразный (в виде полосы, составляющей часть дуги окружности) реэистивный элемент 4 с выводами 5 и 6, а на внутренней торцовой поверхности крышки 3 зеркально реэистивному элементу 4 — дугообразный токосъемный элемент 7 с выводом 8.

Резистор содержит также ось 9, на конце которой в средней части корпуса расположен скрепленный с ней токосъемник 10, выполненный из ди- электрического материала с размещенными на его конце контактным элементом 11, расположенным с возможностью упругого взаимодействия как с дугообразным резистивным элементом 4, так и с дугообразным токосъемным элементом 7;

Конструктивно контактный элемент

11 может быть выполнен в виде упругой металлической распорки (перемычки) с контактными участками (не показан) на концах.

Элементы выключателя (не обозначен) расположены также на дне 2, крышке 3 и токосъемнике 10: на дне 2 и крышке 3 зеркально расположены дополнительные дугообразные токосъемные элементы 12 и 13 соответственно, а дополнительный контактный элемент

14 — на диаметрально противоположном конце токосъемника 10. Однако при начальном положении токосъемника 10 дополнительный контактный элемент 14 не должен взаимодействовать с дополнительными дугообразными токосъемнь ми элементами 12 и 13 и для дополнительной фиксации его контактные участки (концы)(не обозначены) расположены в ямочках (отверстиях) 15, 16 на дне 2 и крышке 3 соответственно °

Каждый иэ дополнительных дугообразных токосъемных элементов 12 и 13 снабжен выводами 17 и 18 соответственно.

Резистор может быть также снабжен ограничителем 19, концы которого pasмещены в отверстиях 20 и 21 дна 2 и крышки 3.

Переменный резистор работает следующим образом.

Одним выводом переменного резистора может служить как вывод 5, так и

6, а другим является вывод 8. Если используется вывод 5, то при вращении оси 9 контактный элемент 11 подключает резистивный элемент 4 к выводу 8.

В зависимости от положения оси 9 величина сопротивления между выводами

5 и 8 изменяется.

Ограничитель 19 не позволяет оси

9 совершать более одного оборота.

Выключатель работает одновременно с переменным резистором следующим образом.

Пусть токосъемник 10 находится в исходном положении: его дополнительный контактный элемент точнее его контактные участки расположены в ямоч35 ках 15 и 16, Если на вывод 17 подать напряжение, то на выводе 18 оно появится только тогда, когда контактный эле40 мент 14 при повороте оси 9 замкнет дополнительные дугообразные токосъемные элементы 12 и 13.

Таким образом, переменный резистор можно сконструировать так, что при повороте оси 9 из исходного положения сначала подается, например, питание, а затем изменяется величина сопротивления, например громкость звука приемника.

50 Формула из обре тения

Переменный резистор, содержащий цилиндрический корпус с дугообраэньг ми токосъемным и резистивным элементами, зеркально расположенными на внутренних поверхностях его торцов, токосъемник, скрепленный с осью вращения и снабженный контактным эле1377928 ментом, выполненным в виде токопроводящей перемычки, расположенной с возможностью упругого взаимодействия с дугообразными токосъемным и резистивным элементами, о т л и ч а ю—

5 шийся тем, что, с целью расширения функциональных возможностей и уменьшения габаритов, он снабжен раз-. мещенным внутри корпуса выключателем, 1О выполненным в виде двух дополнительных дугообразных токосъемных элементов, расположенных на внутренних поверхностях торцов корпуса, диаметрально противоположно основному токосъемному и резистивному элементам, и дополнительной токопроводящей перемычкой, расположенной на токосъемнике с возможностью упругого взаимодействия с дополнительными дугообразными токосъемными элементами.! 377928

27

13

508. 9
