Реферат



Класс 77а, а»

М 137802

СССР

1 1< т- - а711а: 1

Н 1 1!ТК0БИБЛИОТ Кд

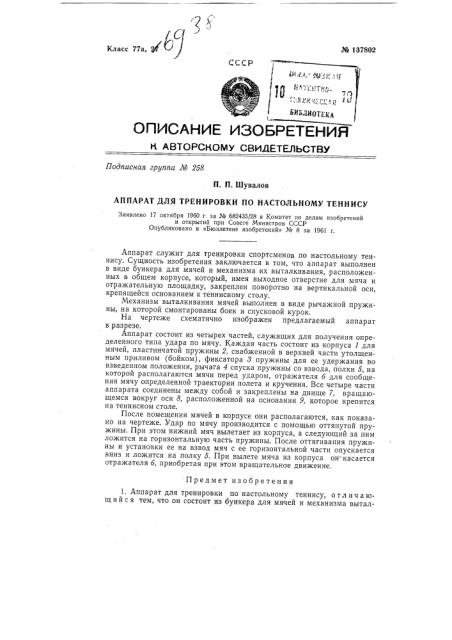

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 258

П. П. Шувалов

АППАРАТ ДЛЯ ТРЕНИРОВКИ ПО НАСТОЛЪНОМУ ТЕННИСУ

Заявлено 17 октября 1960 r. за № 682435/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 8 за 1961 r.

Предмет изобретения

1. Аппарат для тренировки по настольному теннису, о тл и ч а юшийся тем, что он состоит из бункера для мячей и механизма выталАппарат служит для тренировки спортсменов по настольному теннису. Сущность изобретения заключается в том, что аппарат выполнен в виде бункера для мячей и механизма их выталкивания, расположенных в общем корпусе, который, имея выходное отверстие для мяча и отражательную площадку, закреплен поворотно на вертикальной оси, крепящейся основанием к теннисному столу.

Механизм выталкивания мячей выполнен в виде рычажной пружины, на которой смонтированы боек и спусковой курок.

На чертеже схематично изображен предлагаемый аппарат в разрезе.

Аппарат состоит из четырех частей, служащих для получения определенного типа удара по мячу. Каждая часть состоит из корпуса 1 для мячей, пластинчатой пружины 2, снабженной в верхней части утолщенным приливом (бойком), фиксатора 8 пружины для ее удержания во взведенном положении, рычага 4 спуска пружины со взвода, полки 5, на которой располагаются мячи перед ударом, отражателя 5 для сообщения мячу определенной траектории полета и кручения. Все четыре части аппарата соединены между собой и закреплены на днище 7, вращающемся вокруг оси 8, расположенной на основании 9, которое крепится на теннисном столе.

После помещения мячей в корпусе они располагаются, как показано на чертеже. Удар по мячу производится с помощью оттянутой пружины. При этом нижний мяч вылетает из корпуса, а следующий за ним ложится на горизонтальную часть пружины. После оттягивания пружины и установки ее на взвод мяч с ее горизонтальной части опускается вниз и ложится на полку 5. При вылете мяча из корпуса он" касается отражателя б, приобретая при этом вращательное движение. № 137802 кивания мяча, заключенных в общем корпусе, снабженном выходным отверстием для мяча, отражательной площадкой и монтированном поворотно вокруг вертикальной оси на основании, прекрепляемом к теннисному столу.

2. Аппарат по п. 1, отл ич а ю щи йс я тем, что механизм выталкивания мяча вы полнен в виде рычажной пружины, снабженной бойком и спусковым курком.
