Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (191 (1!1 (51) 4 Н 03 К 5 19 5 153

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АSTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3973022/24-21 (22) 05.11.86 (46 ) 29.02.88. Бюл. М 8 (72) В.П.Игнатович и В.В.Камынов (53 ) 621.374.33(088.8 ) (56 ) Авторское свидетельство СССР

У 1045373, кл. Н 03 К 5/09, 1981.

Авторское свидетельство СССР

У 1064445, кл. Н 03 К 5/19, 1982. (54 ) УСТРОЙСТВО ДЛЯ ВЫЯВЛЕНИЯ ОШИБОК .ПОЛОЖЕНИЯ ИМПУЛЬСОВ (57 ) Изобретение относится к вычислительной технике и может быть использовано для выявления ошибок взаимоположения импульсных сигналов в интерфейсах и микропроцессорных системах. Целью изобретения является повышение надежности определения ошибок взаимоположения сигналов на выходах устройства, Для достижения этой цели в устройство дополнительно введены (n-1 1 одновибраторов 1-4. Кроме гого, устройство содержит элемент

ИЛИ 5, элемент И 6, одновибратор 7, информационные входы 8, стробирующий вход 9 (вход управляющего сигнала), выход 10 устройства. На информационных входах 8 происходит периодическое изменение информации. Элемент

ИЛИ 5 осуществляет логическое сложение длительностей выработанных импульсов и выдает результирующий импульс на элемент И 6. Изменение сигналов на входах 8 сопровождается управляющим сигналом на входе 9, по фронту которого одновибратор 7 вырабатывает импульс, который также поступает на элемент И 6. При наличии ошибки на выходе элемента И 6 и на выходе 10 устройства появляется сигнал, указывающий о появлении ошибки.

2 ил.

1378032

Устройство относится к вычислительной технике и может быть испожьэовано для выявления ошибок взаимоположения ймпульсных сигналов в интерфейсах, микропроцессорных системах.

Целью изобретения является повышение надежности определения ошибок взаимоположения сигналов на входах устройства.

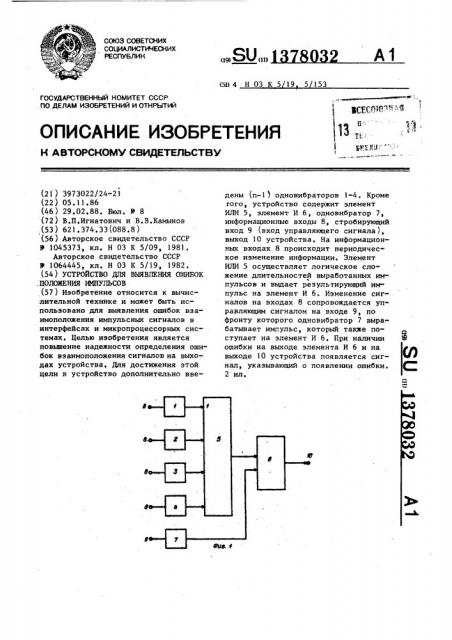

На фиг. 1 представлена структурная схема устройства; на фиг. 2— временные диаграммы работы устройства.

Устройство содержит дополнительные одновибраторы 1-4, элемент ИЛИ

5, элемент И 6, одновибратор 7, информационные входы 8, стробирующий вход 9 (вход управляющего сигнала), выход 10 устройства, Выходы дополнительных одновибра торов 1-4 подключены через элемент

ИЛИ 5 к первому входу элемента И 6, а входы одновибраторов 1-4 подключены к информационным входам 8, вход

9 через одновибратор 7 подключен к второму входу элемента И 6, выход которого соединен с выходом 10 устройства.

Устройство работает следующим образом.

На информационных входах 8 происходит периодически изменение информации, при этом по фронту и спаду сигнала одновибраторы 1-4 вырабатывают импульсы с длительностью 1

1ih

Элемент ИЛИ 5 осуществляет логическое сложение длительностей выработанных импульсов и выдает результирующий импульс на элемент И 6. Изменения сигналов на информационных входах 8 сопровождаются управляющим сигналом на входе 9, по фронту которого одновибратор 7 вырабатывает импульс с длительностью t который эпл? также поступает на элемент И 6.

При выполнении всеми сигналами на входах 8 (см. фиг. 2-Х) неравенств (1) и (2): (1) (2) 1 М 2 1

t »t э t2))t э

1min 2 Grain

5 т.к. сигнал на входе одновибратора 2 не изменялся, t3)t 1.3) t

1 гоуз g 2mie

10 наложение импульса с элемента ИЛИ 5 на импульс с одновибратора 7 не про- исходит и на выходе элемента И 6 сигнал отсутствует °

При установке хотя бы одного сигнала на входах 8 позднее допустимого, на фиг. 2-II — на входе

Ъччт?

2р одновйбратора 1, вырабатываемый одновибратором импульс, проходя через элемент ИЛИ 5, частично совпадает с импульсом одновибратора 7 и на выходе элемента И 6 и выходе устройства

25 10 появляется импульсный сигнал, оповещающий о наличии ошибки.

Снятие информации ранее необходимого времени удержания 1 ., напри3p e Bxopa Ho H Topa Y (r.2Ш), также приводит к появлению импульса ошибки на выходе 10.

Формула изобретения

Устройство для выявления ошибок положения импульсов, содержащее элемент ИЛИ, элемент И и первый одновибратор, отличающееся

40 тем, что, с целью повышения надежности определения ошибок взаимоположения сигналов, в него введены п-1 одновибраторов, входы которых подключены к информационным входам устройства, а выходы черед элемент ИЛИ подключены к первому входу элемента

И, стробирующий вход устройства через первый одновибратор подключен к второму входу элемента И, выход которого соединен с выходом устройства.
