Класс 803, 49 № 1378О5

СССР

- - 1- с - v. Ы A 11

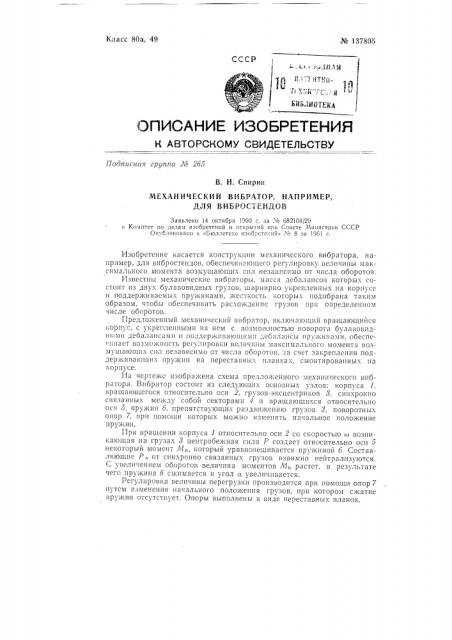

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа 1!5 265

В. Н. Спирин

МЕХАНИЧЕСКИЙ BHEPATOP, HAHPHMEP, ДЛЯ ВИБРОСТЕНДОВ

Заявлено 14 октября 1960 г. за Х«682104129 и Комитет по делам изобретений и открытий ири Совете Министров СССР

Опубли!коваио и «Б!оллетеие изобретеиий» .Х! 8 за 1961 г.

Изобретение касается конструкции механического вибратора, наfIpHii1cp, р,.7Н BH6pocTBII JoB, ооеспечива!о!цсго !)егулировк) Bp IIIUHHbl >13! .— симального момента возмущающих сил независимо от числа оборотов.

Известг!1>! механические BH6p3Tophl, <12сс3 деоалансог> которых состоит из двух булавовидных грузов, шарнирно укрепленных на корпусе

H поддер)кг!вае1!!ых пру)к1!г!ам!1, )KccTKocTh KQTOphlx подоб1)ана таких! образом, чтобы обеспечивать расхо кденис грузов HPH определенном числе оборотов.

Пред;!Ожснный Aiex2HHческий в1!61)ато!), вкл10ч21ощий враща!Ощийся

BOD!i), c, I

Н3 чертеже изображена схема предложенного механического вибратора. Вибратор состоит из следующих основных узлов: корпуса 1, вращ31ощегося относнтельHo ocI4 2, гp) зов-3lcc!IL!iTpHKQB 8, связанных ме)кду собой секторами 1 и вращающихся относительно оси б, пружт!н 6, препятствующих раздвижснию грузов 8, поворотных опор 7, прп помощи которых мо)кно изменять начальное положение пру)кип.

При вращении корпуса 1 относительно оси 2 со скоростью !о возникающая на грузах 8 центробе)кная сила Р создает относительно оси б некоторый момент Мв, который уравновешивается пружиной 6. Составляющие P и от синхронно связанных грузов взаимно нейтрализуются.

С Увеличением обоРотов величина моментов Л1и Растет, в РезУльтате feF0 1Ipv)fcHHa б C)KHsfaeTCH 11 угол O, yBe.7HiflfB2BTCH.

Регулировка величины перегрузки производится при помощи опор 7 путем изменения начального положения Грузов, при котором сжатие пружин отсутствует. Опоры выполнены в виде переставных планок. № 137805

Предмет изобретения

Механический вибратор, например, для вибростендов, включающий вращающийся корпус, с укрепленными на нем с возможностью поворота булавовидными дебалансами и поддерживающими дебалансы пружинами, от л и ч а ю шийся тем, что, с целью обеспечения регулировки величины максимального момента возмущающих сил независимо от числа оборотов, его поддерживающие пружины закреплены на монтированных на корпусе переставных планках.
