М в7814

Класс 81а, 2о1 ссср

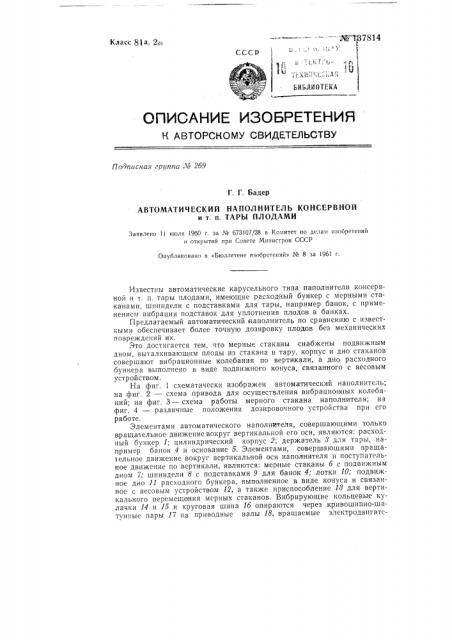

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 2б9

Г. Г. Бадер

АВТОМАТИЧЕСКИЙ НАПОЛНИТЕЛЪ КОНСЕРВНОЙ и т. п. ТАРЫ ПЛОДАМИ

Заявлено 1! июля 1960 г, за № 673107/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 8 за 1961 г.

Известны автоматические карусельного типа наполнители консервной и т. и. тары плодами, имеющие расходный бункер с мерными стаканами, шпиндели с подставками для тары, например банок, с применением вибрации подставок для уплотнения плодов в банках.

Предлагаемый автоматический наполнитель по сравнению с известными обеспечивает более точную дозировку плодов без механических повреждений их.

Это достигается тем, что мерные стаканы снабжены подвижным дном, выталкивающим плоды из стакана в тару, корпус и дно стаканов совершают вибрационные колебания по вертикали, а дно расход ного бункера выполнено в виде подвижного конуса, связанного с весовым устройством.

На фиг. 1 схематически изображен автоматический наполнитель; на фиг, 2 — схема привода для осуществления вибрацион ных колебаний; на фиг. 3 —; на фиг. 4 — различные положения дозировочного устройства при его работе.

Элементами автоматического наполнителя, совершающими только вращательное движение вокруг вертикальной его оси, являются: расходный бункер 1; цилиндрический корпус 2; держатель 8 для тары, например банок 4 и основание 5. Элементами, совершающими враща1ельное движение вокруг вертикальной оси наполнителя и поступательное движение по вертикали, являются: меряные стаканы б с подвижным дном 7; шпиндели 0 с подставками 9 для банок 4; лотки 10; подвижное дно 11 расходного бункера, выполненное в виде конуса и связанное с весовым устройством 12, а также приспособление 18 для вертикального перемещения мерных стаканов. Вибрирующие кольцевые кулачки 14 и 15 и круговая шина 1б опираются через кривошипно-шатунные пары 17 на приводные валы 18, вращаемые электродвигатс№ 137814 лем 19. Роторная часть напо.тнителя вращается вокруг неподвижной колонны 20.

Обеспечение требуемой толщины слоя продукта (плодов) на буферном участке достигается изменением величины зазора между расходным бункером 1 и подвижным дном 11. При накоплении продукта в бункере 1 в количестве, превышающим норму (что может вызвать механическое поврежденис плодов от увеличивающегося давления на нижние их слои) срабатывает конечный выключатель 21, в результате чего прекращается питание напол нителя продуктом.

В позиции А (фиг. 4) мерный стакан б (без плодов) показан в предельном нижнем положении. Подвижное дно 7, переходя постепенно в предельное нижнее положение, указа нное на позиции Б, обеспечивает заполнение стакана без падения плодов с высоты Н . При совместном подъеме стакана б и его дна на высоту Hi происходит отсечка продукта в стакане от основной массы продукта (позиция В), после чего избыток продукта, вследствие вибрации стакана с дном, ссыпается до естественного угла скоса для данного продукта. При дальнейшем повороте роторной части наполнителя дно стакана, поднимаясь на высоту

О (позиция 1), постепенно выталкивает продукт,из стакана; продукт, пересыпаясь через кромку окна цилиндрического корпуса 2, поступает в лоток 10, расположенный над банкой 4 (или пакетом). В случае отсутствия банки на подставке 9 не срабатывает система щупа с упором 22, поворотная дверца 28 остается закрытой и продукт через верх стакана б пересыпается обратно в корпус 2 (позиция Д). Настройка на требуемый объем мерного стакана б осуществляется одновременно для всех меряных стаканов посредством механизма, состоящего из восьми комплектов винтовых пар: гайки 24 и винта 25. Гайки посредством скользящих шпонок 2б получают при настройке вращение от звездочек 27, связанных втулочно-роликовой цепью 28 со звездочкой 29, поворачиваемой посредством рукоятки 80.

Установка порожних банок на подставки 9 и снятие с них банок, заполненных продуктом, производится при помощи обычных фасонных звездочек, вращение которых синхронизируется с вращением роторной части наполнителя посредством зубчатых колес (не показаны).

Кроме транспортных систем для банок к предлагаемому автоматическому наполнителю могут быть встроены известные цепные наполнительно-укупорочные конвейеры расфасовочных автоматов непрерывного действия.

На фиг. 1 позицией 31 изображен вариант кассеты цепного конвейера с картонным или бумажным пакетом.

Предмет изобретения

Автоматический карусельного типа наполнитель консервной и т. и. тары плодами, состояший из расходного бункера с мерными стаканами, шпинделей с подставками для банок с применением вибрации подставок для уплотнения плодов в банках, отличающийся тем, что, с целью более точной дозировки и предотвращения механических повреждений плодов, мерные стаканы снабжены подвижным дном, служащим для выталкивания плодов из стакана, при этом корпусу стакана и по движному дну сообщены вибрационные колебания по вертикали, а дно расходного бункера выполнено в виде подвижного конуса, связанного с весовым устройством.
