Реферат



№ 137864

Класс 5с 3

СССР

@ - -1.1 Я. „,,: . и Л 1 P Щ 1i g

7-.ИМ-Кс1; .1 е

Б И Б.:Д1 Щ1-1;

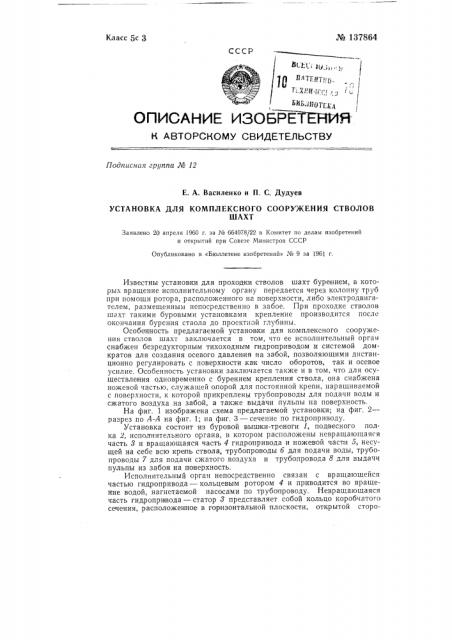

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М l2

Е. А. Василенко и П. С. Дудуев

УСТАНОВКА ДЛЯ КОМПЛЕКСНОГО СООРУЖЕНИЯ СТВОЛОВ

ШАХТ

Заявлено 20 апреля 1960 r. за ¹ 664078/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1961 г.

Известны установки для проходки стволов шахт бурением, в которых вращение исполнительному органу передается через колонну труб при помощи ротора, расположенного на поверхности, либо электродвигателем, размещенным непосредственно в забое. При проходке стволов шахт такими буровыми установками крепление производится после окончания бурения ствола до проектной глубины.

Особенность предлагаемой установки для комплексного сооружения стволов шахт заключается в том, что ее исполнительный орган снабжен безредукторным тихоходным гидропр иводом .и системой домкратов для создания осевого давления на забой, позволяющими дистанционно регулировать с поверхности как число оборотов, так и осевое усилие. Особенность установки заключается также и в том, что для осуществле ния одноврвменно с бурением крепления ствола, она снабжена ножевой частью, служащей опорой для постоянной крепи, наращиваемой с поверхности, к которой прикреплены трубопроводы для подачи воды и сжатого воздуха .на забой, а также выдачи пульпы на поверхность.

На фиг. 1 изображена схема предлагаемой установки; на фиг. 2— разрез по А-А на фиг. 1; на фиг. 3 — сечение по гидроприводу.

Установка состоит из буровой вышки-треноги 1, подвесного пол. ка 2, исполнительного органа, в котором расположены невращающаяся часть 8 и вращающаяся часть 4 гидропривода и ножевой части 5, несущей на себе всю крель ствола, трубопроводы б для подачи воды, трубопроводы 7 для подачи сжатого воздуха и трубопровода 8 для выдачи пульпы из забоя на поверхность.

Исполнительный орган непосредственно связан с вращающейся частью гидропривода — кольцевым ротором 4 и приводится во вращение водой, нагнетаемой насосами по трубопроводу. Невращающаяся часть гидропри вода — статор 8 представляет собой кольцо коробчатого сечения, расположенное в горизонтальной плоскости, открытой сторо№ 137864 ной сечения — зевом обращенной в центр ствола. В зев невращающейся части вмонтирован кольцевой ротор 4, который снабжен поворотными лопатками 9. Между статором и ротором размещены и прикреплены к статору питательные коробки 10 и П.

Вода по трубопроводам б и 12 поступает в распределительный коллектор И, из которого по трубопроводам 14 попадает в питательные коробки 10 и 11 и далее через окна 15 — на рабочие лопатки, приводят во вращение ротор 4. Каждая питательная коробка на роторе снабжена двумя, рядом расположенными и смещенными относительно друг друга лопатками, из которых передняя, подходя при вращении ротора к профилированному торцу 15 коробки, отклоняется и при этом выключается из работы. Пройдя питателыную коробку вхолостую, передняя лопатка возвращается в рабочее положение и принимает нагрузку, тогда как вторая лопатка, подходя к профилированному торцу, отклоняется и в течение времени перехода за грань окна не работает. Отработанная вода поступает через окно 17 в зону забоя, омывает его в направлении от периферии к центру и в виде пульпы эрлифтом выдается на поверхность.

Исполнительный орган установки снабжен сменным оборудованием: для пород слабых — комплектом резцов, для пород средней крепости и крепких — шарошками. Шарошки установлены по отношению к резцам с опережением и воспринимают всю работу по разрушению забоя на себя.

Осевая нагрузка на забой при работе вращающегося исполнительного органа создается под действием собственного веса снаряда 18, под,вешиваемого на канате, и силы домкратов 19, установленных на упорных траверсах 20. Питание жидкостью гидродомкратов 19 осуществляется от гидравлического насоса, размещенного в герметическом колпаке 21, который закреплен в центре невращающейся части гидропривода.

Питание домкратов 22 выдвижения упорных траверс;и гидропривода осуществляется от насосной установки, расположенной на поверхности.

На верхнюю горизонтальную кольцевую плоскость ножевой части 5 уложена распределительная площадка 28, на которой смонтированы опорные части трубопроводов, а также приборы 24 и 25 контроля вертикальности проходки ствола. Постоянная крепь 25 опирается на ножевую часть 5, наращивается с поверхности и опускается вишиз одновременно с проходкой ствола. Вращающийся исполнительный орган и ножевая часть работают независимо друг от друга.

Для снижения сил сопротивления опускающейся крепи закрепное пространство заполняют глинистым раствором, а ствол шахты заполняют очищенной от породы водой, удельный вес которой за счет содержания мельчайших частиц породы во взвешенном состоянии практически равен удельному весу глинистого раствора в закрепном пространстве.

Рыхление глинистого раствора и перемешива ние воды в стволе осуществляется сжатым воздухом при помощи кольцевого трубопровода с перфорированными стояками.

П р едм ет и з обр етен ия

1. Установка для комплексного сооружения стволов шахт, отл ич а ю щ а я с я тем, что, с целью уменьшения грузоподъемности буровой выцп;и и подъемной лебедки, исполнительный орган снабжен безредукторным тихоходным гидроприводом и системой домкратов для создания осевого давления на забой, что позволяет дистанционно регулировать с поверхности как число оборотов, так и осевое усилие. № 137864

2. Установка по п. 1, отличающаяся тем, что, с целью осуществления крепления ствола одновременно с бурением, она снабжена ножевой частью, служащей опорой для постоянной крепи, наращиваемой с поверхности.

3. Установка по п. 1, о тл и ч а ю щ а я с. я тем, что, с целью сокращения времени на спуско-подъемные операции, трубопроводы для подачи воды и сжатого воздуха в забой, а также выдачи пульпы на поверхность прикреплены к крепи ствола. еа ке № 137864

Фиг 3

Фиг 2
