Изобретение относится к медицинскому оборудованию, а именно к ус,тройствам для пережимания тканей.

Цель изобретения — повышение оперативности при пережатии.

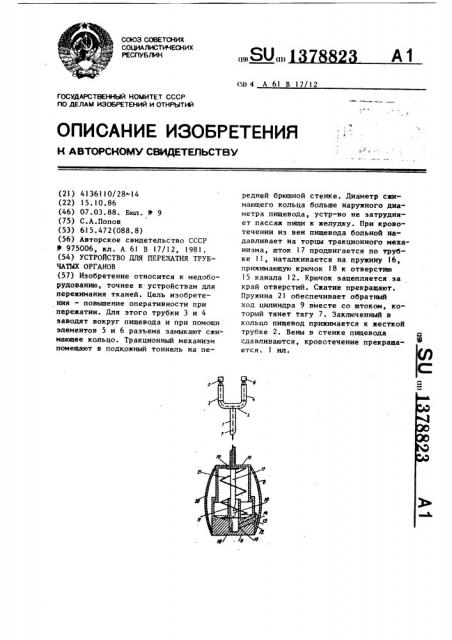

На чертеже показана конструкция предлагаемого устройства.

Петля содержит направляющую трубку 1, выполненную из эластичного материала. Одним концом трубка 1 сообщается с разъемным сжимающим кольцом, центральный участок которого выполнен в виде жесткой трубки 2, а периферийные участки — в виде тонкостенных эластичных трубок 3 и 4 и имеют на свободных концах элементы 5 и 6 разъема. В направляющей трубке 1 установлена тяга 7, центральные концы которой прикреплены к элементам 5 и

6 разъема. Другим концом трубка 1 соединена с корпусом 8 пружинного тракционного механизма. Корпус 8 состоит из двух подпружиненных цилиндров: наружного 9 и внутреннего 1О. Наружный цилиндр 9 снабжен трубкой 11, в степке которой имеется канал 12, в котором расположен толкатель 13 с кнопкой 14. Напротив внутреннего отверстия 15 канала 12 в просвете трубки 11 установлена направляющая пластппчатзя пружина 16. Периферический конец тяги 7 прикреплен к штоку 17, имеющему крючок 18 и ограничитель 19 движения. Снаружи корпуса установлена тонкостенная эластичная манжета

20, я внутри — пружина 21.

Устройство работает следующим образом.

Трубки 3 и 4 заводят вокруг пищевода и при помощи элементов 5 и 6 разъема замыкают сжимающее кольцо.

Тракцпонный механизм, соединенный с сжимающим кольцом посредством направлпющей трубки 1 и тяги 7, помещают ипп в nодкожный тонель на передней брюшной стенке или в сформированный круглый кожный стебель.

Восстанавливают целостность кожных покровов. Так как диаметр сжимающего

5 кольца несколько больше наружного диаметра пищевода, устройство не затрудняет пассаж пищи к желудку. При возникновении кровотечения иэ вен пищевода больной надавливает на торцы тракционного механизма, шток 17 продвигается по трубке 11, наталкивается на пружину 16, которая прижимает крючок 18 к отверстию 15 канала

12. Крючок 18 зацепляется эа край отверстий 15. Сжатие прекращают.

Пружина 21 обеспечивает обратный ход цилиндра 9 вместе со штоком 17, который тянет тягу 7. Благодаря эластич2р ности трубок 3 и 4 они деформируются с уменьшением длины, а следовательно, и диаметра сжимающего кольца. Заключенный в кольцо пищевод прижимается к жесткой трубке 2. Проходящие в

25 стенке пищевода вены сдавливаются и кровотечение прекращается.

Зр Устройство для пережатия трубчатых органов, содержащее направляющую трубку и тягу, о т л и ч а ю щ е ес я тем, что, с целью повышения оперативности при пережатии, оно со35 держит тракционный механизм и пережимной элемент в виде разъемного кольца, средний участок которого выполнен в виде жесткой трубки, а рабочие участки — в виде тонкостенных эластичных трубок с элементами фиксации их друг к другу, тяга установлена в направляющей трубке и разъемном кольце, в котором одним концом соединена с элементами фиксации элас45 тичных трубок, другой конец тяги закреплен в тракционном механизме.
