Реферат



Изобретение относится к противопожарной технике, а именно к устройствам для тушения пожаров поро1нковыми огнегасяшими средствами, и позволяет повысить надежность работы. Установка для тушения пожаров состоит из бункера 1, в нижней части которого расположена камера смешения 2 с взрыхлителями 3, выполненными в виде пат рубков, соединенных с линией подачи сжатого газа 4, запорного органа 5, размеиенного между камерой смешения 2 и смесепроводом 6 с эжекторами 7, дополнительной камеры смешения 8 с тангенциальными соплами 9. Запорный орган 5, эжекторы 7 и тангенциальные сопла 9 соединены с помощью линии подачи сжатого газа 4 с источником сжатого газа 10. Источник сжатого газа 10 связан с тросовой системой 11, снабженной легкоплавким замком. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1)4 А62С3550

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4067502/29-12 (22) 09.04.86 (46) 07.03.88. Бюл. № 9 (75) И. А. Березюк и Ю. И. Березюк (53) 614.843(088.8) (56) Авторское свидетельство СССР № 1117064, кл. А 62 С 35/50, 1983. (54) УСТАНОВКА ДЛЯ ТУШЕНИЯ ПОЖАРОВ (57) Изобретение относится к противопожарной технике, а именно к устройствам для тушения пожаров порошковыми огнегасяlllèìH средствами, и позволяет повысить надежность работы. Установка для тушения по„„SU„„1378859 А 1 жаров состоит из бункера 1, в нижней части которого расположена камера смешения 2 с взрыхлителями 3, выполненными в виде пат. рубков, соединенных с линией подачи сжатого газа 4, запорного органа 5, размещенного между камерой смешения 2 и смесепроводом 6 с эжекторами 7, дополнительной камеры смешения 8 с тангенциальными соплами 9. Запорный орган 5, эжекторы 7 и тангенциальные сопла 9 соединены с помогцью линии подачи сжатого газа 4 с источником сжатого газа 10. Источник сжатого газа 0 связан с тросовой системой 11, снабженной легкоплавким замком. 2 ил.

1378859

Формула изобретения фиг 2

Составитель В Комис аров

Редактор М ()аанар екр(! 11 Вс р(с Корр(ктор (1 Горнил .Закан (1 )Ч,4 1 ираки 42П 11() )насH()c

ВН11(1(111 (осадH(> )в н )о(о к(ми) ста (.(.(:Р H(l ислам и (оГ)ре((ний и o) кр)и) ии ! (З(!. !5, >Москва, Ж;!о. Ра (ьнскаи наб.. !f 4 5

Г(иои (ноас(в(HH() H(.)и(р((фическое нре:(нриитие, I У)к(оро», уа 11()()(ктнаи, 4

Изобретение относится к противопожарной технике, а именно к устройствам для тушения пожаров порошковыми огнегасящими средствами.

Цель изобретения — повышение надежности работы.

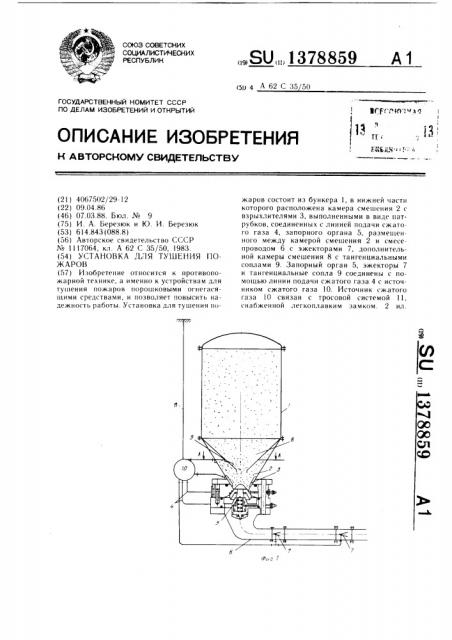

На фиг. 1 изображена схема установки для тушения пожаров; на фиг. 2 — сечение

А — А на фиг. 1.

Установка состоит из бункера 1, в нижней части которого расположена камера 2 смещения с взрыхлителями 3, выполненными в виде патрубков, соединенных с линией 4 подачи сжатого газа, запорного органа 5, размещенного между камерой 2 и смесепроводом 6 с эжекторами 7, дополнительной камерой 8 смешения с тангенциальными соплами 9. Запорный орган 5, эжекторы 7 и тангенциальные сопла 9 соединены с помощью линий 4 подачи сжатого воздуха с источником 10 сжатого газа. Последний связан с тросовой системой 11, снабженной легкоплавким замком.

Установка работает следующим образом.

При возникновении пожара происходит срабатывание легкоплавкого замка и разрыв тросовой системы 11, в результате чего открывается запорный клапан источника 10 сжатого газа и обеспечивается подача сжатого газа по трубопроводам 4 к взрыхлителям 3, запорному, органу 5, тангенциальным соплам 9.

Последовательность подачи газа высокого давления от источника 10 сжатого газа к взрыхлителям 3, запорному органу 5, тангенциальным соплам 9 и эжекторам 7 осуществляется системой автоматики.

Сжатый газ, поступивший к взрыхлителям 3, выходя из (целевых сопел, разру2 шает порошкообразный свод, образовавшийся над запорным органом 5, и закручивает его. Затем подается команда на открытие запорного органа 5, после чего сжатый газ подается на тангенциальные сопла 9, 5 выходя из которых газ способствует разрушению свода порошка в центральной части бункера 1. При этом происходит закручивание порошка в вихревой поток и его выброс из бункера 1 в смесепровод 6 к эжекторам 7.

При поступлении порошка в эжекторы 7 происходит ускорение его движения, благодаря чему обеспечивается доставка порошка к месту пожара.

Установка для тушения пожаров, содержащая бункер для огнегася!цего порошка, камеру смешения с взрыхлителями, выполненнми в виде патрубков, соединенных с линией подачи сжатого газа, эжектор со смесепроводом и расположенный в нижней части бункера запорный орган, отличающаяся тем, что, с целью повышения надежности работы, она имеет размещенную в камере смешения дополнительнук! камеру сме25 шения, выполненную в виде усеченного конусообразного элемента, соединенного большим основанием с бункером и направленным меньшим основанием в сторону запорного органа, нри этом конусообразный элемент дополнительной камеры смешения снабжен

ЗО установленными на ее внутренней поверхности тангенциальными соплами, расположенными на расстоянии от большого основания, равном 3/4 высоты камеры, а патрубки взрыхлителей направлены в сторону вра(цения порошковой смеси.
