Способ очистки отходящих газов от фенола

Способ очистки отходящих газов от фенола

Иллюстрации

Показать все

Реферат



Изобретение относится к способам газоочистки от фенола, применяемым в химической промышленности и позволяющим обеспечить возможность возврата установленного фенола в производстве. Отходящие газы, содержащие фенол, подают в нижнюю часть колонны с псевдоожиженной щаровой насадкой, орощаемой раствором NaOH. Обработку газа ведут до образования в отработанном растворе фенолята натрия в количестве 1,35-3,5 моль/л, затем раствор продувают диоксидом углерода в пятикратном количестве по отношению к стехиометрии реакции образования соды из фенолята . Раствор подвергают отстою, отделяют фенольную фракцию с концентрацией фенола 3,4-7,2 моль/л от загрязненного органикой раствора соды и ее осадка . Для снижения расхода NaOH и СОг раствор соды сжигают в пламени горелки, твердый продукт растворяют в воде, подвергают электролизу с получением NaOH и СО2 и возвращают их в процесс очистки газов. Для более полного срабатывания СО2, содержащегося в очищенном газе, 4/5 его его снова направляют в колонну , это позволяет сократить расход СО при регенерации фенола в 3,3 раза. На установке производительностью 100000 м газовых выбросов в час возвращается в производство около 60 т фенола в год. 1 табл. « (Л

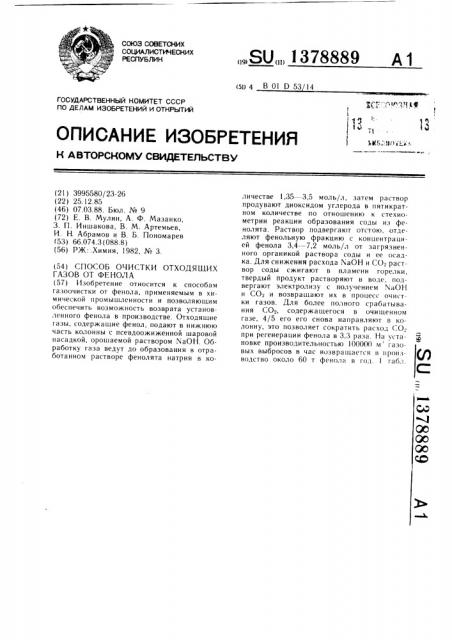

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Воl D53 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3995580/23-26 (22) 25.12.85 (46) 07.03.88. Бюл. № 9 (72) Е. В. Мулин, А. Ф. Мазанко, 3. П. Иншакова, В. М. Артемьев, И. Н. Абрамов и В. Б. Пономарев (53) 66.074.3 (088.8) (56) РЖ:.Химия, 1982, № 3. (54) СПОСОБ ОЧИСТКИ ОТХОДЯЩИХ

ГАЗОВ ОТ ФЕНОЛА (57) Изобретение относится к способам газоочистки от фенола, применяемым в химической промышленности и позволяющим обеспечить возможность возврата установленного фенола в производстве. Отходящие газы, содержащие фенол, подают в нижнюю часть колонны с псевдоожиженной шаровой насадкой, орошаемой раствором NaoH. Обработку газа ведут до образования в отработанном растворе фенолята натрия в коSU 1378889 А1 личестве 1,35 3,5 моль/л, затем раствор продувают диоксидом углерода в пятикратном количестве по отношению к стехиометрии реакции образования соды из фенолята. Раствор подвергают отстою, отделяют фенольную фракцию с концентрацией фенола 3,4 — 7,2 моль/л от загрязненного органикой раствора соды и ее осадка. Для снижения расхода ХаОН и СО раствор соды сжигают в пламени горелки, твердый продукт растворяют в воде, подвергают электролизу с получением NaOH и СО и возвращают их в процесс очистки газов. Для более полного срабатывания СО, содержащегося в очищенном газе, 4/5 его его снова направляют в колонну, это позволяет сократить расход СО при регенерации фенола в 3,3 раза. На установке производительностью 100000 м газовых выбросов в час возвращается в производство около 60 т фенола в год. 1 табл.

1378889

Изобретение относится к способам газоочистки и может найти применение в химической промышленности.

Целью изобретения является обеспечение возможности выделения фенола из отработанного раствора.

Пример 1. Через колонну диаметром

1400 мм и высотой 3000 мм с псевдоожиженной шаровой насадкой пропускают снизу вверх газовые выбросы, содержащие

70 мг/м фенола и 10 СО, со скоростью

16000 м /ч. Сверху насадку орошают раствором NaOH концентрацией 2,1 моль/л.

Газовые выбросы очищаются до содержания 4 мг/мм фенола. Стекающий из колонны раствор содержит 1,7 моль/л фенолята натрия и 1 1 моль/л соды. Его подают в верхнюю часть такой же колонны со скоростью 6 л/ч. В нижнюю часть колонны пропускают в течение 3 ч снизу вверх двуокись углерода в пятикратном к стехиометрии количестве со скоростью

200 л/ч.

Вытекший из нижней части второй колонны раствор в количестве 18 л подвергают отстою. Производят разделение раствора 3,4 моль/л фенола от раствора

1,1 моль/л Ма СО,». Раствор соды, содержащий также 0,3 моль/л фенола и 0,3 моль/л фенолята натрия, подвергают сжиганию в пламени газовой горелки при впрыскивании в факел пламени сжигаемого раствора. Вода испаряется, органические примеси сгорают и получается твердая сода, не содержащая органических примесей. Соду растворяют н воде и готовят раствор электролита для питания электролизера.

Ведут электролиз полученного раствора, содержащего 1,7 моль/л Ма СОз, осуществляя проток его через анодное пространство электролизера на 500 А с катионообменной мембраной, стальным катодом и титано-платиновым анодом со скоростью 6 л/ч. В катодное пространство электролизера подают воду в количестве

Формула изобретения

Результаты обработки раствора фенолята натрия двуокисью углерода

При мер

Наблюдения

Na CO в ниьнем слое, моль/л

Фенол во втоПолученный раствор фенолята натрия, моль/л

Использованная щелочь, моль/л

NaOH ром слое, моль/л

0,65

0,66

0,82

Раствор после обработки СО не расслоился

2,1

2,6

1,35

Раствор расслоился на два слоя

1,7

Результаты обработки газо— вых выбросов щелочью

5,5 л/ч и получают в нем раствор 2,1 моль/л

NaOH и водород. Полученную щелочь используют для орошения колонны очистки газовых выбросов от фенола.

Анодный газ, содержащий диоксид углерода, используют для обработки раствора фенолята натрия с получением фенола и соды.

Пример 2. Обработку раствора фенолята натрия для перевода его в фенол ведут как в примере 1, с тем отличием, что 4/5 выходящего из колонны газа воздуходувкой снова направляют в нижнюю часть колонны для более полного срабатывания диоксида углерода, а 1/5 часть газа сбрасывают в атмосферу, В течение 3 ч при расходе полуторного по сравнению со стехиометрией количества двуокиси углерода достигнута 80О -ная регенерация фенола из фенолята натрия. Через 5 ч регенерация была практически

20 полной.

В таблице даны составы растворов в верхнем и нижнем слоях раствора после расслаивания в зависимости от концентрации щелочи, которая использовалась для щелочной абсорбции фенола.

На установке производительностью

100000 м газовых выбросов в час возвращается в производство около 60 т фенола в год.

Способ очистки отходящих газон от фенола, включающий обработку их раствором гидроксида натрия и последук)щую регенерацию отработанного раствора продувкой

35 диоксилом углерода, отстаиванием и отделением фенольной фракции, отличающийся тем, что, с целью обеспечения возможности выделения фенола из отработанного раствора, обработку газов ведут до концентрации фенолята натрия в растворе, равной

1,35---3,5 моль/л.

1378889

Продолжение таблицы

При мер

Результаты обработки гаэовых выбросов щелочью

3,4

2,2

1,72

7,2

То же

3,52

4,4

4,6

3,68 расслоения нет

«.>< T;««<ò<. . << H<<>(<>< < !><>н,!

Рн,гг<лт<>р Г В<<влвнн Тн>;ð< .f l1. Н< р« К <> >:>< л > р <« < < н <:<<

:3àл,! < г>Т2:> (l<ð;< н 64 < Ы > <

Hflfff ff f f f l он< !! <> л<>читнI !< .I <÷ <>< г< "< л; ., >

1 t Э!)3<В .Ч<>< лн,! Ж 3;>. f;! Ii.><> .! 1, fff><>.<<<Гр,<<1><<, i +! >! >.I. П(!.>н,! !. I

Использованная Полученный щелочь, моль/л раствор феNaOH нолята натрия, моль/л

Результаты обработки раствора фенолята натрия двуокисью углерода

Фенол во вто- Na CO в ниж- Наблюдения ром слое, нем слое, МОЛЬ/Л МОЛЬ/Л

Насыщенный То же раствор + твердая сода

Раствор после обработки СО затвердел и
