Реферат



Изобретение относится к установкам для промывки полостей изделий и позволяет повысить эффективность промывки. Вращающиеся коллекторы с форсунками вмонтированы в непрерывно вращающиеся ролики 9 транспортера для перемещения полых изделий. Опоры транспортера имеют неподвижные вкладыщи 13 для размещения цапф 11. В каждом вкладыше 13 выполнен секторный вырез, образующий полость 14, сообщающуюся поочередно с пазами 12 цапфы 11, для подачи жидкости к коллекторам . Расположение форсунок коллекторов соответствует расположению отверстий роликов 9. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ц 4 В 08 В 3/04

KFÞ÷ëн 4Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фиг 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4048186/27-12 (22) 03.04.86 (46) 07.03.88. Бюл. № 9 (71) Горьковский автомобильный завод (72) Е. К. Таланин и И. Н. Кульков (53) 621.7.02 (088.8) (56) Авторское свидетельство СССР № 757218, кл. В 08 В 3/02, 1980. (54) УСТАНОВКА ДЛЯ ПРОМЫВКИ Г10ЛОСТЕЙ ИЗДЕЛИЙ (57) Изобретение относится к установкам для промывки полостей изделий и позво„„SU„„1378944 А1 ляет повысить эффективность промывки.

Вращающиеся коллекторы с форсунками вмонтированы в непрерывно вращающиеся ролики 9 транспортера для перемещения полых изделий. Опоры транспортера имеют неподвижные вкладыши 13 для размещения цапф 11. В каждом вкладыше 13 выполнен секторный вырез, образующий полость 14, сообщающуюся поочередно с пазами 12 цапфы 11, для подачи жидкости к коллекторам. Расположение форсунок коллекторов соответствует расположению отверстий роликов 9. 4 ил.

1378944

Изобретение относится к моечной технике, а именно к установкам для промывки изделий, имеющих обращенные вниз полости.

Цель изобретения повышение эффективности промывки.

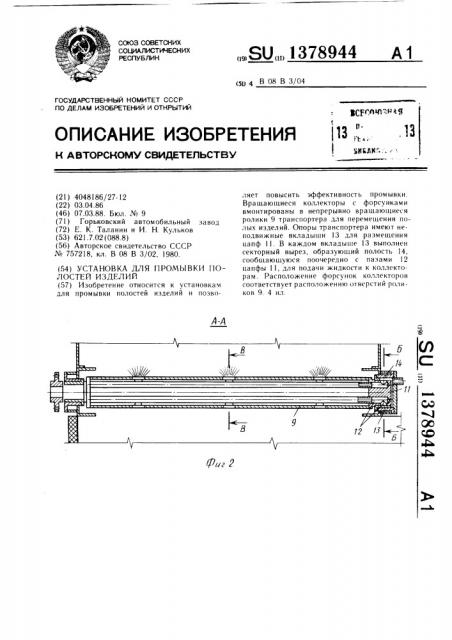

На фиг. 1 показана установка, общий вид; на фиг. 2 — разрез А А на фиг. 1; на фиг. 3— разрез Б — Б на фиг. 2; на фиг. 4 — разрез

 — В на фиг. 2.

Установка для промывки полостей изделий содержит моечную камеру 1, в которой расположены ванна 2, установленный на опорах 3 транспортер 4 для перемещения изделий 5, контуры 6 наружной промывки, средство для подачи в полость изделия моющей жидкости, выполненное в виде вращающихся коллекторов 7 с форсунками

8, вмонтированных в непрерывно вращающихся роликах 9 транспортера 4, в которых выполнены отверстия 10 для выхода форсунок 8 и подачи жидкости к полостям изделий.

На одном конце каждого ролика 9 смонтирована цапфа II с сообщающимися между собой взаимно перпендикулярными пазами 12 для подачи жидкости к коллекторам 7. Опоры 3 имеют неподвижные вкладыши !3 для размещения цапф I I. В каждом вкладыше 13 выполнен секторный вырез для образования полости 14, сообщающейся поочередно с пазами 12 цапфы

11, причем расположение форсунок 8 коллекторов 7 соответствует расположению отверстий 10 роликов 9.

Установка для промывки полостей изделий работает следующим образом, Транспортер 4 непрерывно перемещает изделия 5 внутри моечной камеры 1. Моющую жидкость по трубопроводу подают в полость 14 вкладыша 13, откуда она через пазы 12 поступает в коллекторы 7 и из форсунок 8 через отверстия 10 в полость изделия 5 на промывку. Одновременно с промывкой внутренней поверхности изделия происходит промывка наружной поверхности через контуры 6. В процессе промывки полости изделия 5 благодаря непрерывному вращению роликов 9 транспортера 4 с расположенными внутри них коллекторами 7, которые попеременно соединяются с полостью 14 вкладыша 13, струи моющей жидкости в рабочей зоне непрерывно меняют направление, оказывая активное воздействие на внутреннюю поверхность изделия,что способствует высокой эффективности промывки при сравнительно небольшом расходе жидкости.

Технико-экономические преимущества предлагаемой установки перед известными заключаются в более эффективной промывке полостей при меньшем количестве подаваемой жидкости и, следовательно, при снижении энергозатрат.

Формула изобретения

Установка для промывки полостей изделий, содержащая установленный на опорах транспортер, моечную камеру и средство для подачи моющей жидкости в полости изделий, имеющее коллекторы с форсунка ми, отличающаяся тем, что, с целью повышения эффективности промывки, часть транспортера, расположенная в моечной камере, выполнена в виде вращающихся роликов с отверстиями, коллекторы установлены в полостях роликов с возможностью совместного с ними вращения, на одном из торцов каждого ролика смонтирована цапфа с сообщающимися взаимно перпендикулярными пазами для подачи жидкости к коллекторам, опоры имеют неподвижные вкладыши для размещения цапф, при этом в каждом вкладыше выполнен секторый вырез для образования полости, сообщающейся поочередно с пазами цапфы, а расположение форсунок коллекторов соответствует расположению отверстий роликов.

1378!144 б-b

ВНИ11Г1И Государств«нно) и комитет<)».».(.Р»о ««аач изобр<т«нни и откр<))нй

I 13035, Москва, Ж вЂ”.15), Ра) rrr«);r)r най., д. 4 5

11роизво r<.гвенно-поаигр))<ри»е< кое нр«<нрияти, г Ун»г»1 )», 1а. 11ро«) I tl,t)t. 4

Р< вак гор 1I. Г«p< r»rr

:Ька < 63() 1<

Puz 4

«.)< гавитеаь 0 Гора«ен,!

1«,ред!1. Вер<«K<)pp» к)«р EI h«p<)»i, Tripr< 565 I1<).ан» н<
