Изобретение позноляет перемещать литник по всей поверхности опоки. Это обеспечивается тем,что в проеме кожуха 1 выполнены направляющие 12,в которых подвижно размещена заслонка 2 с окном. В окне выполнена вторая пара направляющих 13 перпендикулярно к направляющим 12. В направляющих 13 может перемещаться крышка 3 с литником 5. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1378958 A I (;)1) 1 В 08 В 15/02, F 24 F 7,/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3900446/31-12 (22) 25.03.85 (46) 07.03.88. Бюл. 11 9 (71) Одесский инженерно-строительный институт (72) P.Е.Петросян, Л.В.Косицына и P.A.Èàíóêÿí (53) 697.92(088.8) (56) Авторское свидетельство СССР

У 823767, кл. F 24 F 7/06, 1979. (54) УСТРОЙСТВО;!ЛЯ УДАЛЕНИЯ ВРЕДНОСТЕй От ОПО:Г (57) Изобретение позволяет перемещать литник по всей поверхности опоки. Это обеспечивается тем,что в проеме кожуха 1 выполнены направляющие 12,в которых подвижно размещена заслонка 2 с окном. В окне выполнена вторая пара направляющих 13 перпендикулярно к направляющим 12. В направляющих 13 может перемещаться крышка 3 с литником 5. 3 ил.

13ii8938

А-А

Фиг. 2

Изобретение относится к вентиляции и служит для удаления газообразных вредностей, образующихся при заливке металла в опоки.

Пель изобретения — повышение удобства работы.

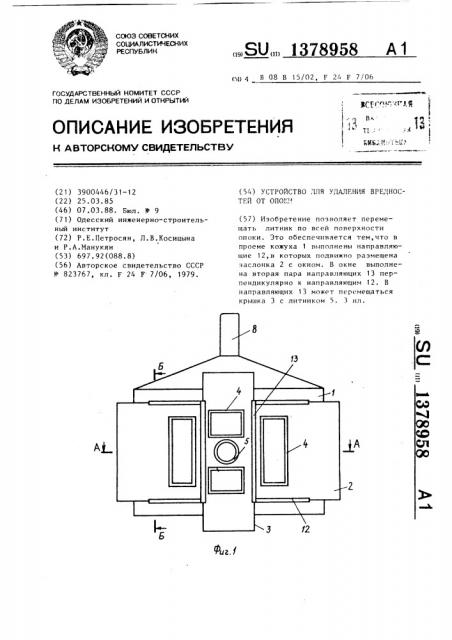

На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 разрез А-А »а фиг. 1;на фиг. 3 — раз- 10 рез Б-Б на фиг. 1.

Устройство содержит кожух 1 с заслонкой 2 и крышкой 3. В заслонке

2 и крышке 3 выполнены застекленные окна 4. В крышке 3 установлен литник 15

5. По периметру кожуха 1 закреплены шторы 6 и 7. Кожух 1 соединен с воздуховодом 8, который установлен над платформой 9 с упором 10. На платформу 9 устанавливается опока 11. Зас- 20 лонка 2 устанавливается в направляющих 12, а крышка 3 — в направляющих

13.

Устройство работает следующим образом.

Платформа 9 с опокой 11 при .движении выступом 10 открывает штору 6 кожуха 1 и входит в него. Заслонкой

2 и крышкой 3 литник 5 устанавливается на отверстие заливки опоки 11, 30

Наблюдение за процессами осуществляется через смотровые окна 4. Вредности, выделяющиеся при заливке металла в опоки 11, удаляются через вытяжной воэдуховод 8. После заливки опоки 11 жидким металлом движущаяся платформа 9 выступом 10 открывает шторы 7 и выходит иэ кожуха 1.

Предлагаемое устройство обеспечивает удобство обслуживания,что приводит к улучшению условий труда и повышению его производительности.

Формула и з о б р е т е н и я

Устройство для удаления вредностей от опоки, включающее в себя воздуховод, кожух с проемом, закрытым крышкой с литником, и боковые шторы, закрепленные на кожухе по его периметру, о т л и ч а ю щ е е с я тем, что, с целью улучшения удобства работы, оно снабжено заслонкой с окном, имеющее пару направляющих, установленных в его окне, установленной в выполненной на проеме кожуха посредством дополнительной пары направляющих, перпендикулярных к направляющим в окне, а крышка с литником установлена в направляющих окна.
