Устройство для укладки и накопления гибкого листового материала в стопу

Устройство для укладки и накопления гибкого листового материала в стопу

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для укладки и наполнения гибкого листового материала в стопу, например кож на козелок, и позволяет повысить надежность работы. Устройство имеет двухцепной транспортер 1 , расположенный над козелком подающий транспортер. Двухцепной транспортер I имеет две штанги и расположенный над двухцепным транспортером ленточный транспортер 4 для прижима кож к штангам. Ленточньш транспортер 4 установлен над двухцепным транспортером таким образом, что они образуют свободные зоны от прижима на концах цепного транспортера, а пгкив днухцепного транспортера расположен под подающими транспортером. Устройство также снабжено датчиками 5 и 6 наличия кожи на штангах, соединенными с приводом транспортеров. 1 з.п. ф-лы, 4 ил. б а

СОН33 СООЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 В 65 Н 29/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4105641/28-12 (22) 09.06.86 (46) 07.03.88. Бюл. У 9 (71) Курское производственное кожевенное объединение (72) Г.Г.Асватурова и Н.Н.Дубинина (53) 675.056(088.8) (56) Авторское свидетельство СССР

N - 554285, кл. В 65 H 29/12, 1975. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ И НАКОПЛЕНИЯ ГИБКОГО ЛИСТОВОГО МАТЕРИАЛА В

СТОПУ (57) Изобретение относится к устройствам для укладки и наполнения гибкого листового материала в стопу, например кож на козелок, и позволяет повысить надежность работы. Устройст„„SU 1379208 А 1 во имеет двухцепной транспортер 1, расположенный над козелком подающий транспортер. Двухцепной транспортер

I имеет две штанги и расположенный над двухцепным транспортером ленточный транспортер 4 для прижима кож к штангам. Ленточный транспортер 4 установлен над двухцепным транспортером таким образом, что они образуют свободные зоны от прижима на концах цепного транспортера, а шкив двухцепного транспортера расположен под подающими транспортером. Устройство также снабжено датчиками 5 и 6 наличия кожи на штангах, соединенными с приводом транспортеров. 1 э.п. ф-лы, 4 ил.

1379208

Изобретение относится к легкой промышленности, в частности к устройствам для укладки и накопления гибкого листового материала, например кож.

Целью изобретения является повышение надежности в работе.

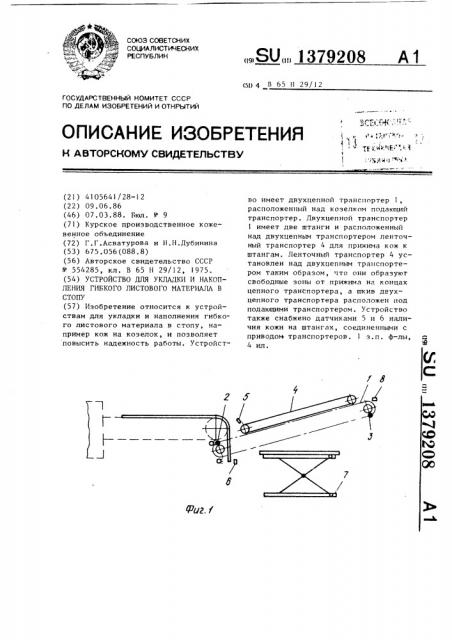

11а фиг.1 представлено устройство, общий вид; на фиг.2-4 — то же, в промежуточные моменты его работы. 10

Устройство для укладки и накопления кож состоит из двухцепного транспортера l ветви которого в двух противоположных концах соединены двумя поперечными штангами 2 и 3 для обра- 15 эования его грузонесущих поверхностей. Длина штанг равна ширине подающего транспортера, расстояние между штангами зависит от длины укладываемых кож. 20

Штанга 2 двухцепного транспортера в исходном положении расположена по отношению к подающему транспортеру так, что в момент, когда кожа сходит с подающего транспортера, она опуска- 25 ется перед штангой 2. Над цепным транспортером 1 установлено средство для прижима материала к штангам и вы- полнено в виде ленточного транспортера 4, длина которого менее длины 30 двухцепного транспортера 1 и регулируется (не показано).

Ленточный транспортер 4 расположен на некотором расстоянии от подающего транспортера, образуя свободную зону от прижима, для подачи в нее кожи перед штангой двухцепного транспортера. В то же время ленточный транспортер не доходит ро конца цепного, образуя свободную зону от при- 40 жима для сброса кожи. Длина этого участка определяется при наладке.

Под цепным транспортером устанавливается приемное основание 7. Это может быть либо поддон с подъемным 45 столом, либо козелок. Перед механизмом захвата установлено два ряда датчиков 5 и 6, расположенных один под другим горизонтально, расстояние между которыми определяется длиной захватываемого конца кожи. Ширина каждого ряда датчиков равна ширине двухцепного транспортера. Сигнал от датчиков 5 верхнего ряда поступает только тогда, когда кожа перекрывает 2/3 датчиков этого ряда (определено конструктивно), что обеспечивает надежный захват кожи по ширине. От нижнего ряда датчиков 6 поступает сигнал тогда, когда перекрыт хоть один датчик этого ряда, что обеспечивает нужную длину конца захватываемой кожи, т.е. следящая система датчиков дает возможность захватить кожу с любым срезом ее края.

Скорости цепного и ленточного транспортеров одинаковы, но больше скорости подающего транспортера и

Могут регулироваться вариатором привода при наладке на нужную величину.

Устройство работает следующим образом.

При подаче кожи от подающего транспортера она попадает в зону захвата, пересекая лучи света верхнего ряда датчиков 5. Как только 2/3 датчиков верхнего ряда перекрыты, подается сигнал на срабатывание электромагнитной муфты привода транспортера.

Но муфта включается только в том случае, если опускающийся край кожи перекроит луч света хотя бы одного датчика в нижнем ряду 6. И наоборот, если сработают датчики 6 нижнего ряда, муфта электромагнитная срабатывает только тогда, когда поступающая с подающего транспортера кожа перекрывает 2/3 датчиков и верхнего ряда 5.

Расстояние между верхним 5 и нижним 6 рядами датчиков регулируется в зависимости от того, какие кожи укладываются. Следовательно, следящая система датчиков надежно контролирует захват конца кожи необходимой длины и ширины независимо от среза кожи. Как только электромагнитная муфта срабатывает цепной 1 и ленточный 4 транспортеры приходят в движение, штанга 2 подхватывает конец кожи и переносит его к ленточному транспортеру 4, где происходит захват кожи, созданный Ленточным транспортером 4 и штангой 2. Так как скорости ленточного транспортера 4 и цепного транспортера 1 одинаковы и больше скорости подающего транспортера, то . теперь захваченная кожа движется со скоростью цепного и ленточного транспортеров, которая больше, чем ско-. рость движения кожи подающего транспортера.

Двигаясь дальше, механизм захвата тянет эа собой кожу, а другой конец кожи, сходя с подающего транспортера, попадает на штангу 3, движущуюся в сторону, обратную движению штанги 2.

Штанга 3, поддерживая второй конец

1379208 кожи, не позволяет ей свернуться, поддерживает и расправляет ее, предотвращая появление загибов и заминов кожи.

При дальнейшем движении кожи штанга 3 уходит из-под кожи, давая возможность ей уложиться на приемное основание. А когда штанга 2 выйдет из соприкосновения с ленточным транспор- lð тером 4, конец кожи окажется свободно лежащим на штанге 2, и при дальнейшем движении цепного транспортера

1 свободнолежащий конец кожи под собственным весом соскальзнет со 15 штанги 2 и уложется на приемное устройство 7.

Штанга 2, дойдя до крайнего правого положения, нажимает на микропереключатель 8, подается сигнал на 2р отключение электромагнитной муфты, транспортеры 1 и 4 останавливаются.

Причем штанга 3 занимает теперь край. нее левое положение, т.е. занимает исходное положение штанги 2. Местопо. 25 ложение приемного основания (поддона или козелка) определяется при эксплуатации устройства. Устройство подготовлено к приему следующей кожи.

Таким образом, предлагаемое устройство позволяет механизировать операцию съема тонких плоских изделий, например кож, после выхода их из подающего транспортера и обеспечивает надежность захвата и укладки их в стопу на поддон или на козелок. формула изобретения

1. Устройство для укладки и накопления гибкого листового материала в стопу, преимущественно кож, содержащее подающий транспортер, расположенный над основанием и связанный с приводом двухцепной транспортер с поперечными штангами для образования его грузонесущей поверхности, и средство для прижима материала к штанге, выполненное в виде ленточного транспортера, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, ленточный транспортер размещен над механизмом захвата кож с образованием свободных зон от прижима на концах цепного транспортера, а шкив двухцепного транспортера расположен под шкивом подающего транспортера.

2. Устройство по п,l, о т л и— ч а ю щ е е с я тем, что оно имеет датчики наличия материала на штанге с приводом двухцепного транспортера.

1379208

Составитель Г.Бехтерева

Редактор Г.Волкова Техред Л.Олийнык Корректор А.Ильин

Заказ 935/21 Тираж 585 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
