Сырьевая смесь для изготовления пористых изделий

Сырьевая смесь для изготовления пористых изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства строительных материалов и может быть использовано для изготовления пористых изделий, в частности заполнителя. Для увеличения пластичности формуемой массы и прочности сьфца при снижении плотности изделий сырьевая смесь включает,мае. %: 20-30 фосфатное связующее, 10-30 золу теплоэлектростанции и 50-60 отработанную глину нефтехимического производства . Получаемая формуемая масса имеет интервал пластичности 10-20 мм, характеризуется прочностью 2,2-2,6 г/см , а готовые изделия характеризуются плотностью ,1,3-1,5 г/см , прочностью при сжатии 2,4-2,6 МПа и водопоглощением 16-18%. 1 табл. (Л

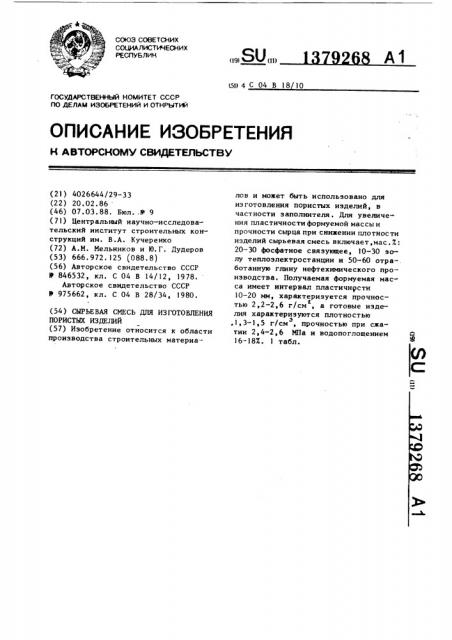

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 С 04 В 18 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ASTOPGKOMY СВИДЕТЕЛЬСТВУ (21) 4026644/29-33 (22) 20.02.86 (46) 07.03.88. Вюл..й 9 (71) Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко (72) А.М. Мельников и Ю.Г. Дудеров (53) 666.972.125 (088.8) (56) Авторское свидетельство СССР

У 846532, кл. С 04 В 14/12, 1978.

Авторское свидетельство СССР

В 975662, кл. С 04 В 28/34, 1980. (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

ПОРИСТЫХ ИЗДЕЛИИ (57) Изобретение относится к области производства строительных материалов и может быть использовано для из готовления пористых изделий, в частности заполнителя. Для увеличения пластичности формуемой массы и прочности сырца при снижении пло тиос ти изделий сырьевая смесь включает,мас. 7:

20-30 фосфатное связующее, 10-30 золу теплоэлектростанции и 50-60 отра-. ботанную глину нефтехимического производства. Получаемая формуемая масса имеет интервал пластичнрсти

l0-20 мм, характеризуется прочностью 2,2-2,6 r/ñì, а готовые иэдеа лия характеризуются плотностью э .1,3-1,5 г/см, прочностью при с)катин 2,4-2,6 МПа н водопоглощением

16-18Х. 1 табл.

1379268

Изобретение относится к производству строительных материалов и может быть использовано для изготовления пористых иэделий, в частности заполнителя.

Цель изобретения - увеличение пластичности формуемой массы и прочности сырца при снижении плотности изделий.

Сырьевая смесь для изготовления пористых изделий, преимущественно заполнителя, содержит, мас.7: фосфатное связующее 20-30; зола теплоэлектростанции 10-30 отработанная глина нефтехимического производства

50-60.

Отработанная глина нефтехимического производства образуется при фильтрации тяжелых масел и характеризуется следующим средним составом по содержанию компонентов, Ж:

SiO 58,1; А1 0з 15,4; Ре Оз 4,02;

FeO 2,45; MgO 2,44; СаО 3,11;

К О 3,24; Н О + остальные окислы

11,24, Используют золу ТЭЦ следующего химического состава, 7: Si02 47,72;

А1 О з 33,17; Ре,Оз 15,1; MgO 1,46;

СаО 4,96; SO> 1,34; п.п.п. 2,9.

Фосфатное связующее используют в виде АХФС или Н PO ., Пример. Готовят сырьевую смесь из фосфатного связующего золы теплоэлектростанции и отработанной глины нефтехимического производства.

Смесь перемешивают до получения пластичной массы, которую гранули50-60

Характеристика сырьевой смеси окаэатели для состава редлагаемого известного

2 3 фосфатное связующее 20

25 30 25

20 - 10 15

55 60

30 зола ТЭС отработанная 50 глина нефтехимического проиэводства

Содержание компонентов, мас.7.: руют и подвергаю.i термообработке а при 500 С до отверждения.

Составы смеси и свойства формнруе мой массы и изделий представлены

5 в таблице в сопоставлении с известным составом.

Увеличение пластичности н прочности сырца улучшает технологические свойства формуемой массы, что имеет решающее значение на стадии ее переработки и формообразования, а снижение плотности изделий повышает эффективность их использования для тепловой защиты ограждающих кснструкций.

Ф о р м у л а и з о б р е т е н и я

20 Сырьевая смесь для изготовления пористых изделий, преимущественно заполнителя, включающая фосфатное связующее, золу теплоэлектростанции и глинистое сырье, о т л и ч а ю

25 щ а я с я тем, что, с целью увеличения пластичности формуемой массы и прочности сырца при снижении плотности изделий, она содержит в качестве глинистого сырья отработан30 ную глину нефтехимического произв водства при следующем соотношении компонентов, мас.7:

Фосфатное связующее 20-30

Зола теплоэлектростанции 10-30

Отработанная глина нефтехимического производства

l 379268

Продолжение таблицы казатели для состава

Характериетика сырьевой смеси известного едлагаемого глина с добавкой пиритных огарков

Свойства формуемой массы: интервал пластичности, мм

10

15 прочность сырца, г/см

2,2

2,6 2,4 0,8

Характеристика пористости изделий заполнителя фракции 5 — 20 мм после термообработки:

1,3 1,4 2,2 средняя плотность l, 5

9 в куске, г/см

2,4 2,5 2,4 прочность при сжа- 2, 6 тии, МПа

18 водопоглощение, Ж l6

Составитель В. Образцов

Техред М.Дидык Корректор С. Шекмар

Редактор Н. Гунько

Заказ 939/24 тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
