Реферат



Изобретение относится к промышленности первичной обработки лубяных культур и может быть использовано , например, на заводах первичной обработки кенафа для трепания и промывки луба после биологической мочки и позволяет повысить эффективность очистки волокна от костры. При работе материал зажимным транспортером 6 вводится через щель в кожухе I и попадает в зону действия ножевых барабанчиков 5, которые смонтированы на вращающемся барабане 4 и одновременно вращаются в направлении, противоположном направлению вращения барабана 4 за счет планетарного механизма . При этом барабанчики 5 воздействуют на материал снизу вверх к месту зажима, что позволяет уменьшить повреждение и зажгученность волокна и улучшить его обескостривание. 2 ил. (Л со со со ел .i

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 D 01 В 1/14, 1/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4002510/28-12 (22) 12. 10. 85 (46) 07. 03. 88. Бюл. Р 9 .(71) Центральный научно-исследовательский институт хлопкоочистительной промышленности (72) М.P. Иавлявиев, Ф.3. Агишев и М.И. Гительмахер (53) 677.051.64 (088,81 (54) УСТРОЙСТВО ДЛЯ ТРЕПАНИЯ ЛУБОВОЛОКНИСТОГО МАТЕРИАЛА (57) Изобретение относится к промышленности первичной обработки лубяных культур и может быть использовано, например, на заводах первичной обработки кенафа для трепания

„;SU„„1379350 А1 и промывки луба после биологической мочки и позволяет повысить эффективность очистки волокна от костры. При работе материал зажимным транспортером 6 вводится через щель в кожухе

1 и попадает в зону действия ножевых барабанчиков 5, которые смонтированы на вращающемся барабане 4 и одновременно вращаются в направлении, противоположном направлению вращения барабана 4 эа счет планетарного механизма. При этом барабанчики 5 воздействуют на материал снизу вверх к месту зажима, что позволяет уменьшить повреждение и зажгученность волокна и улучшить его обескостривание. 2 ил.

1379350

Изобретение относится к промышленности первичной обработки лубяных культур и может быть использовано, например, на заводах первичной обработки кенафа для трепания и промывки луба после биологической мочки.

Цель изобретения — повышение эффективности очистки волокна от костры. 10

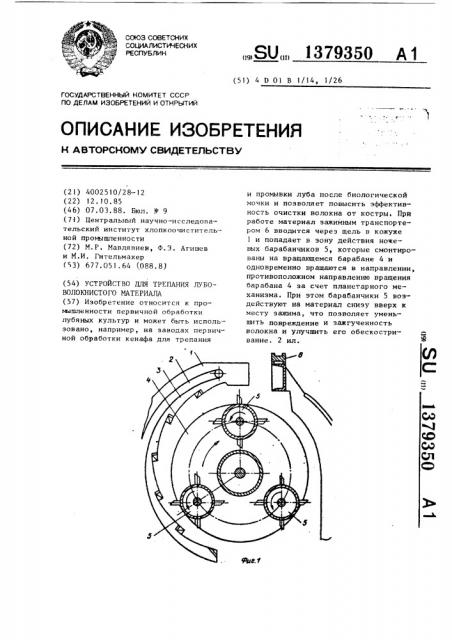

На фиг. ) схематично показана одна из трепальных секций машины, поперечный разрез; на фиг. 2 — схема привода во вращение барабанчиков вокруг своих oceAi

В кожухе ), снабженном системой

2 водоподачи, расположены дека 3 и барабан 4, несущий ножевые барабанчики 5. Над кожухом 1 размещен зажимной транспортер 6. 20

При вращении приводного вала 7 барабан 4 вращается вместе с барабанчиками 5 по ходу движения часовой стрелки, а барабанчики 5 одновременно вокруг своих dceA в обратном направлении, sa счет прокатывания шестерен В, расположенных на валах барабанчиков 5 по внутренней зубчатой стороне цилиндрической не подвижной шестерни 9 планетарного 30 механизма.

Обработка материала в каждой из трепальных секций происходит следующим образом.

Через щель в кожухе ) материал зажимным транспортером 6 вводится вертикально в зону обработки барабанчиками 5, которые, действуя снизу вверх к месту зажима, прижимают свисающую часть материала к деке 3 и проводят его обработку с помощью механических воздействий и инерционных сил. При этом происходит излом, соскаблйвание и удаление неволокнистых примесей при одновременном действии направленных струй воды.

Применение вращающихся в одном направлении барабанчиков, одновременно перемещающихся по траектории окружности посредством барабана в обратном направлении, и воздействия на обраба)ываемый материал рабочими органами машины в направлении снизу вверх от концов прядей к месту saжима позволяет уменьшить повреждение волокна и снизить потери в отходы, уменьшить эажгученность и улучшить обеск"" ривание материала.

Формула изобретения

Устройство для трепания лубоволокнистого материала, преимущественно кенафа, содержащее эажимной транспортер и концентрично размещенные под ним неподвижную деку и установленный с воэможностью вращения барабан, несущий смонтированные на нем по окружности бильные элементы, о т— л и ч а ю щ е е с я тем, что, с целью повышения эффективности очистки волокна от костры, каждый иэ бильных элементов выполнен в виде ножевого барабанчика и установлен с возможностью вращения в направлении, противоположном направлению вращения барабана.

1379350 щ/е 2
