Реферат



Класс 2)а4, )4»

21а4 49

21а", 33ю

21а, 36 а № 137954 сссо

ПАТЕ.ЕЕТЕЕОТЕХЕЕЕЕЧ ПСЕ, А И

БИБЛИОТЕКА

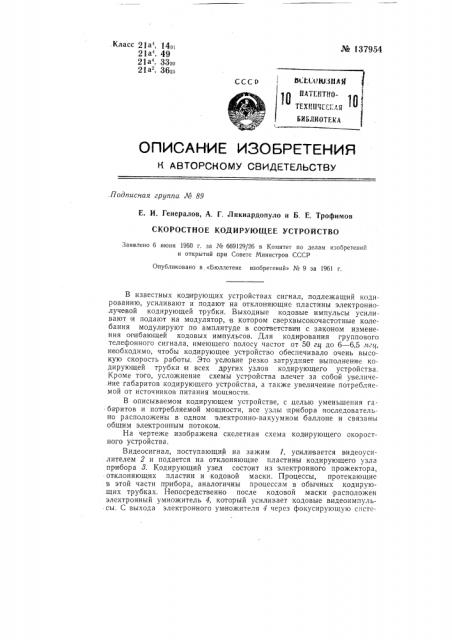

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89

Е. И. Генералов, А. Г. Ликиардопуло и Б. Е. Трофимов

СКОРОСТНОЕ КОДИРУЕОЩЕЕ УСТРОЙСТВО

Заявлено 6 июня 1960 г. за № 669129/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1961 г.

В известных копирующих устройствах сигнал, подлежащий кодированию, усиливают и подают на отклоняющие пластины электроннолучевой кодирующей трубки. Выходные кодовые импульсы усиливают и подают на модулятор, в котором сверхвысокочастотные колебания модулируют по амплитуде в соответствии с законом изменения опибающей кодовых импульсов. Для кодирования группового телефонного сигнала, имеющего полосу частот от 50 ги до 6 — 6,5 игц, необходимо, чтобы кодирующее устройство обеспечивало очень высокую скорость работы. Это условие резко затрудняет выполнение кодирующей трубки и всех других узлов кодирующего устройства.

Кроме того, усложнение схемы устройства влечет за собой увеличе.ние габаритов кодирующего устройства, а также увеличение потребляемой от источников питания мощности.

В описываемом кодирующем устройстве, с целью уменьшения габаритов и потребляемой мощности, все узлы прибора последовательно расположены в одном электронно-вакуумном баллоне и связаны общим электронным потоком.

На чертеже изображена скелетная схема копирующего окоростного устройства.

Видеосигнал, поступающий на зажим 1, усиливается видеоусилителем 2 и подается на отклоняющие пластины кодирующего узла прибора 8. Кодирующий узел состоит из электронного прожектора, отклоняющих пластин и кодовой маски. Процессы, протекающие в этой части прибора, аналогичны процессам в обычных кодирующих трубках. Непосредственно после кодовой маски расположен электронный умножитель 4, который усиливает кодовые видеоимпульсы. С выхода электронного умножителя 4 через фокусирующую спсте№ 137954

108

Пред м ет,изобретения

Скоростное кодирующее устройство, состоящее из кодирующей трубки, вторично-электронного умножителя и модулятора СВЧ колебаний, отл и ч а ю щ е е с я тем, что, с целью повышения скорости кодирования, уменьшения габаритов и потребляемой мощности, кодирующая трубка, вторично-электронный умножитель и модулятор

СВЧ вЂ” колебаний последовательно расположены в одном электронновакуумном приборе и связаны общим электронным потоком.

Техред А. M. Токер Корректор P Беркови г

Редактор H. С. Кутафина

Формат бум. 70 (108Я6

Тираж 800

LIBTH при Комитете по делам изобретений и при Совете Министров СССР

Москва Центр, М. Черкасский пер., д.

Объем 0,18 изд. л.

Цена 4 коп открытий

Подп. к печ. 2Х1-61 г

Зак. 5282

2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка 14. му 5 электронный поток попадает в сверхвысокочастотный канал прибора б. Таким образом, в СВЧ приборе присутствует модулированный по плотности электронный поток. Мгновенное значение выходной мощности СВЧ изменяется в соответствии с плотностью электронного потока, т. е. в соответствии с огибающей последовательности кодовых импульсов. СВЧ прибор может быть выполнен, как в виде генератора,. так и в виде усилителя СВЧ колебаний. В последнем случае требуется дополнительно отдельный генератор СВЧ колебаний 7. Выходные сигналы снимаются с зажима 8.

В описанном приборе используется общий электронный поток..

Токовые видеоимпульсы нигде не преобразуются в видеоимпульсы напряжения. Поэтому предлагаемое кодирующее устройство оказывается существенно проще известных.

Скоростное кодирующее устройство может быть применено на волноводных линиях связи для кодирования сигналов с верхней граничной частотой порядка 10 Мг14.
