Способ определения погрешности экзаменатора с помощью автоколлиматора и образцовой призмы

Способ определения погрешности экзаменатора с помощью автоколлиматора и образцовой призмы

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение точности определения погрешности . Способ осуществляется при помощи автоколлиматора 1 и многогранной приэмл 4. При определении погрешности экзаменатора автоколлиматор 1 выгружают на отражающую поверхность 2 стола 3 экзаменатора при помощи многогранной призмы 4, которую устанавливают так, чтобы ось ее вращения была параллельна оси 5 вращения стола 3. Излучение автоколлиматора 1 направляют на две смежные грани М и N призмы 4, затем поворачивают стол 3 экзаменатора до совмещения марок и по отсчетному устройству 6 снимают показания. После этого поворачивают призму 4 до тех пор, пока грань Б не станет перпендикулярной оси пучка, падающего на эту грань. Снова поворачивают стол 3 экзаменатора до совмещения марок и снимают показания отсчетного устройства 6. Погрешность экзаменатора определена по формуле д (,)- -2 (oi.j-ос,) , где А, и Aj - отсчеты по экзаменатору; ci, и - центральные углы призмы. 2 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1) 4 G 01 В 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АSTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4061947/24-28 (22) 03.04.86 (46) 07.03.88. Бюл, Ф 9 (72) Е, Б. Игнатьев и Г. И. Свердлик (53) 531.717(088.8) (56) Экзаменаторы с лимбовым отсчетом. Методы поверки. ГОСТ 13012"67. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТИ

ЭКЗАМЕНАТОРА С ПОМОЩЬЮ АВТОКОЛЛИИАТОРА И ОБРАЗЦОВОЙ ПРИЗМЫ (57) Изобретение относится к измерительной технике. Цель изобретения— повышение точности определения погрешности. Способ осуществляется при помощи автоколлиматора 1 и многогранной призмы 4. При определении погрешности экзаменатора автоколлиматор 1 выгружают на отражающую поверхность 2 стола 3 экзаменатора при помощи многогранной призмы 4, которую устанавливают так, чтобы ось ее вращения была параллельна оси 5 вра" щения стола 3. Излучение автоколлиматора 1 направляют на две смежные грани М и N призмы 4, затем поворачивают стол 3 экзаменатора до совмещения марок и по отсчетному устройству 6 снимают показания. После этого поворачивают призму 4 до тех пор, пока грань Б не станет перпендикулярной оси пучка, падающего на эту грань. Снова поворачивают стол 3 экзаменатора до совмещения марок и снимают показания отсчетного устройства 6. Погрешность экзаменатора определена по формуле а (А,,-А,)-2(о -к,), где А и А - отсчеты по экзаменатору; сС, и м - центральные углы призмы. 2 ил.

1379589

Изобретение относится к измерительной технике.

Цель изобретения - повышение точности определения погрешности. 5

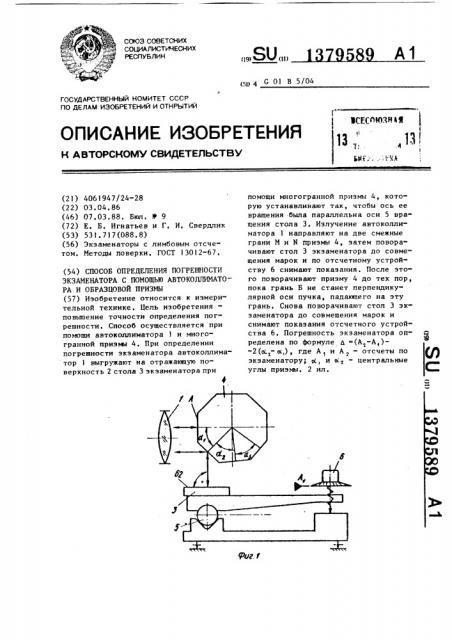

На фиг, 1 представлена схема устройства для реализации способа перед измерением; на фиг. 2 - то же, в процессе измерения.

Устройство содержит автоколлима- 1О тор 1, отражающую поверхность 2 сто" ла 3 экзаменатора, многогранную призму 4 с центральными углами о, ! у

ot,,... lot., ось 5 стола экзаменатора и отсчетное устройство 6. 15

Способ осуществляют следующим образом.

Автоколлиматор 1 визируют на отражающую поверхность 2 стола 3 экзаменатора при помощи многогранной призмы 4. Призму 4 устанавливают так, чтобы ось ее вращения была парал" лельна оси 5 вращения стола 3 экзаменатора. Излучение от автоколлиматора 1 направляют на две смежные гра" ни М и N перпендикулярно грани М призмы 4. Затем поворачивают стол 3 экзаменатора до совмещения изобра30 жения автоколлимационных марок (не показано) и по отсчетному устройству 6 снимают показание А . После этого поворачивают призму 4 до тех пор, пока грань N не станет перпен- 35 дикулярной оси пучка, падающего на эту грань. Снова поворачивают стол 3 экзаменатора до совмещения марок и снимают второе показание А отсчетного устройства 6. Погрешность экзаменатора определяют по формуле

Ь (А A i) 2(о г оС,) ° где А, и А — отсчеты по экзаменатору;

<х, н oh — центральные углы приэMbl, Формула изобретения

Способ определения погрешности экзаменатора . с помощью автоколлиматора и образцовой призмы, заключающийся в том, что автоколлиматор визируют на отражающую поверхность стола экзаменатора при помощи образцовой многогранной призмы, поворачивают образцовую многогранную призму и после совмещения иэображения марок определяют погрешность экэаме- натора, отличающийся тем, что, с целью повышения точности определения погрешности, призму устанавливают так, чтобы ось ее вра" щения была параллельна оси вращения стола, излучение от автоколлиматора направляют иа две смежные грани призмы, поворачивают стол экзаменатора до совмещения иэображения марок и снимают показание экзаменатора, saтем поворачивают многогранную призму до тех пор, пока следующая грань призмы не станет перпендикулярной оси пучка, падающего на эту грань, снова поворачивают стол экзаменаторе до совмещения иэображений марок и снимают второе показание экэаме" натора, а погрешность экзаменатора. определяют по формуле где А, и А, - отсчеты по экэаменаторуу аС, и о - центральные углы приэMbl °

1379589

Составитель В. Савельев

Редактор А. Шандор Техред И.Дидык Корректор Л. Пилипенко
