Реферат



Изобретение относится к виброметрии. Цель изобретения - уменьшение габаритов и упрощение конструкции стенда. Торсион 4 одним концом соединен с приспособлением 7 для зажима, которое установлено неподвижно на основании 1, а другим - с втулкой, установленной в подшипниковых опорах. Наличие только одного неподвижного приспособления для зажима торсиона упрощает конструкцию стенда. Уменьшение габаритов стенда достигается за счет того, что длина торсиона не превышает размеров платформы. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А1 (д1) 4 (01 Н 1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Я (И,>

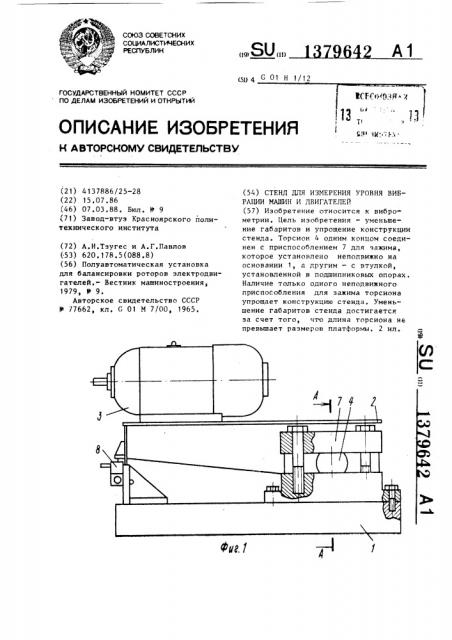

Фиг,1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4137886/25-28 (22) 15,07.86 (46) 07.03.88. Бюл. В 9 (» ) Завод-втуз Красноярского политехнического института (72) А.Н.Тзугес и А.Г.Павлов (53) 620.178.5(088.8) (56) Полуавтоматическая установка для балансировки роторов электродвигателей. — Вестник машиностроения, 1979, В 9.

Авторское свидетельство СССР

1) 77662, кл. С 0 1 М 7/00, 1965. (54) СТЕНД ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ ВИБРАЦИИ МАШИН И ДВИГАТЕЛЕЙ (57) Изобретение относится к вибро метрии. Цель изобретения — уменьшение габаритов и упрощение конструкции стенда. Торсион 4 одним концом соединен с приспособлением 7 для зажима, которое установлено неподвижно на основании 1, а другим — с втулкой, установленной в подшипниковых опорах.

Наличие только одного неподвижного приспособления для зажима торсиона упрощает конструкцию стенда, Уменьшение габаритов стенда достигается за счет того, что длина торсиона не превьппает размеров платформы. 2 ил.

1374642

Изобретение относится к испытательной технике, а именно к стендам, при помоп и которых осуществляется препварительная оценка и нормирование вибрационных возмущений электродвигателя.

Цель изобретения — уменьшение габаритов и упрощение конструкции стенда. 10

На фиг.1 изображен стенд> общий вид; на фиг.2 — разрез А-А на фиг,1.

Стенд содержит основание 1, платформу 2 для исследуемого объекта 3, упругую подвеску платформы, выпол- 15 ненную в виде торсиона 4, разъемно соединенного с платформой с помощью втулки 5, охватывающей тсрсион, установленные на основании подшипниковые опоры 6 и приспособление 7 для зажи- 2р ма торсиона, устройство 8 для измерения вибрации платформы. Торсион одним концом соединен с неподвижно установленным приспособлением 7 для зажима, а другим — с установленной в 25 подшипниковых опорах 6 втулкой 5.

Стенд работает следующим образом.

Платформа 2 устанавливается на подшипниковые опоры 6. Испытуемое из- 30 делие 3 крепится к платформе 2. Собственная частота платформы с установ" ленным объектом определяется жесткостью торсиона, которая зависит от материала торсиона и его сечения. За счет разъемного соединения торсиона с платформой можно использовать набор торсионов из различных материалов для регулирования собственной частоты колебаний платформы в соответствии с массой испытуемого объекта.

Регулирование собственной частоты платформы 2 обеспечивается заменой торсиона 4.

Колебания платформы 2 регистрируется устройством 8 для измерения вибрации. Наличие только одного неподвижного приспособления для зажима торсиона упрощает конструкцию стенда за счет исключения второго приспособления для зажима и направляющих для перемещения приспособления °

Уменьшение габаритов стенда достигается эа счет того, что длина торсиона не превышает размеров платформы.

Формула изобретения

Стенд для измерения уровня вибрации машин и двигателей, содержащий основание, платформу для установки исследуемого объекта, упругую подвеску платформы, выполненную в виде торсиона, разъемно соединенного с платформой посредством втулки, охватывающей торсион, установленные на основании подшипниковые опоры и приспособление для зажима торсиона, и устройство для измерения вибрации платформы, отличающийся тем, что, с целью уменьшения габаритов и упрощения конструкции, торсион одним концом соединен с приспособлением для зажима, которое установлено неподвижно, а другим — с втулкой, а втулка установлена в полшипниковых опорах.
