Электромеханический индукторный преобразователь для приборов времени

Электромеханический индукторный преобразователь для приборов времени

Иллюстрации

Показать все

Реферат



СО03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1379773 (5i) 1 G 04 С 3/14

;рг -,,, F, 13l

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2862748/24-10 (22) 04.01.80 (46) 07.03.88. Бюл. М 9 (71) Научно-исследовательский институт часовой промьппленности (72) А.И.Краснопевцев (53) 681.011.034(088 ° 8) (56) Авторское свидетельство СССР ,Ф 686008 кл. С 04 С 13/10, 1975.

Авторское свидетельство СССР

9 544063, кл. Н 02 К 37/00, 1975. (54) ЭЛЕКТРОМЕХАНИЧЕСКИЙ ИНДУКТОРНЫЙ

ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ПРИБОРОВ ВРЕМЕНИ (57) Изобретение позволяет повысить быстродействие преобразователя и его надежность за счет компенсации инерционных сил, возникающих при перемещении стрелок часов. Преобразователь содержит статор с двумя катушкамц 7 обмотки Hd магнитопроводе в вистержня, выполненно1 о р ".нности, концентричной ротору. Б месте утолщения и на концах стержня размещены полюсные наконечгики 2, мекду которь.ми по окружности устан влены магниты 5 с осевой ориентацией полюсоь. Кольцевой полюсный наконечник 6 магнита 5 образует радиальный зазор с цилиндрическим выступом 11, установленным с торца зубчатой части ротора 10, закрепленного на валу 8 привода часового-механизма. Направле-ние вращения выходного вала преобразователя обуслоглено порядком чередования фаз сети, в которые включенаi секции катушек 7. Ротор 10 установлен с аксиальным смещением относительно наконечника 6. 7 ил.

1379773

1г

Изобретение относится к приборам времени, в частности к электромеханическим индукторным преобразователям, используемым в электрочасах.

Цель изобретения — повышение быстродействия и надежности за счет компенсации инерционных сил.

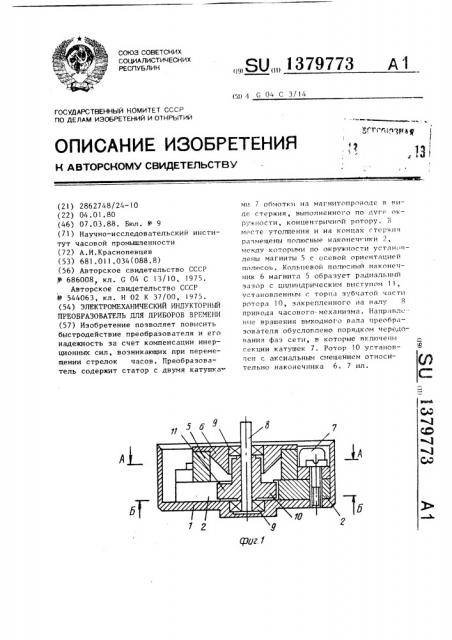

На фиг.! представлен преобразователь, общий вид; на фиг.2 — разрез

А-A на фиг.l; на фиг.З вЂ” разрез Б-Б на фиг,l; на фиг.4 — преобразователь с магнитной фиксацией положения ротора, общий вид; на Ьиг.S — преобразователь с уменьшенным высотным габаритом; па фиг.6 — то же, конструкция обращенного исполнения; на фиг.7 — вид В на фиг.5.

В корпусе преобразователя установлен магнитопровод в виде стержня 3 с утолщением в середине. Магнитопровод выполнен ио дуге окружности в форме разомкнутого тороида и снабжен полюсными наконечниками 2 и 4, между которыми по окружности установлен постоянный магнит 5 с наконечником

6. На стержне 3 расположены две катушки 7 обмотки, содержащие по две секции каждая.

В центре полюсного наконечника 6 выполнено отверстие, через которое проходит вал 8, установленный в подшипниках 9, один из которых размещен в отверстии полюсного наконечника 6 магнита 5, а другой — в корпусе 1.

На валу 8 привода часового механизма закреплен ротор 10, снабженный цилиндрическим выступом ll, установленным с торца зубчатой части ротора

10 и образующим радиальный зазор с полюсным наконечником 6 магнита 5.

Для обеспечения момента фиксации ротора 10 в магнитной цепи преобразо вателя может быть создана асимметрия с помощью пазов 12 на роторе и пазов

l3 на статоре (фиг.4).

В преобразователе полюсный наконечник 6 магнита 5 может быть установлен в габарите ротора 10, чем достигается уменьшение высотного габарита (фиг.5), а магнит 5 может быть размещен в габарите ротора 10

ЗО

50 (фиг.6, конструкция обращенного исполнения).

Преобразователь работает следующим образом.

При подаче напряжения в обмотки управления за счет сил электромагнитного взаимодействия происходит враще— ние ротора с выходным валом. Направление вращения выходного вала.преобразователя зависит от порядка чередования фаз. По одной из секций каждой из двух катушек включены в одну из фаз сети, а другие секции обеих катушек включены параллельно в третью фазу. Преобразователь может работать и от однофазной сети с фазосдвигающим конденсатором при включении чо любой из известных схем.

Формула изобретения

Электромеханический индукторный преобразователь для приборов времени,содержащий статор с двухкатушечной обмоткой на магнитопроводе, вьг полненном в виде стержня с утолщением в середине и полюсными наконечниками на концах, при этом между полюсными наконечниками установлены по дуге окружности магниты с осевой ориентацией полюсов, снабженные кольцевым полюсным наконечником, и зубчатый ротор, установленный с радиальным зазором относительно полюсных наконечников магнитопровода и с аксиапьным смещением относительно кольцевого полюсного наконечника, о т— л и ч а ю шийся тем, что, с целью повышения быстродействия и надежности эа счет компенсации инерционных сил, возникающих при перемещении стрелок часов, стержень магнитопровода выполнен по дуге окружности, концентричной ротору, и снабжен дополнительным полюсным наконечником в месте утолщения, а на торце зубчатого ротора выполнен цилиндрический выступ, размещенный с радиальным зазором относительно кольцевого наконечника магнита.

137Р773

72! 37977 3

11 сРиг. Б

1379773
