Реферат



Изобретение относится к учебным приборам и позволяет расширить диапазон демонстрируемых положений циклически изменяющихся напряжений. Учебный прибор содержит упруг ий элемент в виде консольной балки 1, на котором размещены тензодатчики 11, включенные в полумостовую схепу, движущийся от электродвигателя, регулируемый по длине щатун 4, cocдv нeнн lIй шарнирно одним концом с консольной балкой 1, другой конец зафиксирован винтом в отверстии втулки, ввинченной в запрессованную металлическую пробку шарикоподшипника ползуна, установленного в пазу вращаемого электродвигателем диска 6. Изменяя положение конца шатуна, связанного с втулкой, задают пульсирующий или асимметричный цикл напряжений. 3 ил. 77 S (Л САЗ CD СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 Г 09 В 23/06

ВСЕ(ОН з 11Я 13 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (. и .

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4109580/3! -12 (22) 12.08.86 (46) 07.03.88. Бюл. II> 9 (71) Марийский политехнический институт им. А.M.Ãîðüêîão (72) П.Н.Бутин (53) 371.66(088.8) (56) 10денич В.В., Бушуев А.В. и Бабий В.И. Технические средства

Ъ обучения и типовое учебно-лабораторное оборудование. — М., 1974, с. 108. (54) УЧЕБНЫЙ ПРИБОР ПО СОПРОТИВЛЕНИЮ

МАТЕРИАЛОВ (57) Изобретение относится к учебным приборам и позволяет расширить диапазон демонстрируемых положений цикли„„SU„„1379791 А 1 чески изменяющихся напряжений. Учебный прибор содержит упругий элемент в виде консольной балки 1, на котором размещены тензодатчики 11, вклк>ченные в полумостовук> схему, движущийся от электродвигателя, регулируемый по длине шатун 4, соединенный шарнирно одним концом с конг.ольной балкой I, другой конец за1>иксирова>г винтом в отверстии втулки, ввинченной в запрессованную металлическую пробку шарикоподшипника ползуна, установленного в пазу вращаемого электродвигателем диска б. Изменяя положение конца шатуна, связанногo с втулкой, задак>т пульсирун>щий илн асимметричный цикл напряжений. 3 ил.

1379791

Изобретение относится к учебным приборам и наглядным пособиям и предназначено для изучения и демонстрации циклически изменяющихся напряжений в курсе сопротивления материалов.

Цель изобретения — расширение демонстрационных возможностей.

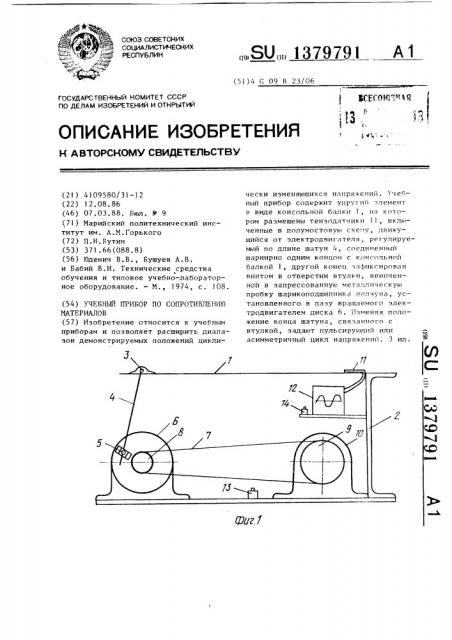

На фиг.l схематично изображен учебный прибор по сопротивлению мате- 10 риалов; на фиг.2 — узел соединения шатуна . диском; на фиг.3 — узел соединения шатуна со свободным концом упругой консольной балки.

Учебный прибор по сопротивлению материалов состоит иэ упругого элемента — консольной балки I, один конец которой неподвижно соединен с основанием 2, другой, свободный, конец с помощью шарнира 3 связан с одним концом шатуна 4. Другим концом шатун с помощью винта 5 установлен шарнирно в пазу диска 6. Последний ременной передачей 7 посредством шкивов

8 и 9 приводится в движение от злек- 25 тродвигателя IO. Тензодатчики 11, размещенные на консольной балке I, собраны в полумостовую схему и подключены к самописцу 12. Тумблеры 13 и 14 служат для включения и выключения соответственно электродвигателя

IO и самописца 12.

Расстояние между шарниром 3 и осью винта 5 (фиг.1) можно изменять.

Для этого в диске 6 имеется паз 15 (фиг.2) в котором может перемещаться полэун 16. В ползун вмонтирован шарикоподшипник 17 с запрессованной металлической пробкой 18 с резьбой. В пробку с резьбой ввинчена втулка 19. 4О

Во втулке имеется отверстие для стержня 4, положение которого фиксируется винтом 20. Таким образом, втулка 19 совместно с внутренним кольцом шарикоподшипника может вра- 45 щаться относительно наружного кольца шарикоподшипника, зафиксированного неподвижно в полэуне 16. В результате свободный конец балки может совершать возвратно-поступательное движе- 0 ние с различной амплитудой от своего первоначального горизонтального положения, что обеспечивает возникновение на ее поверхности переменных напряжений по любому заданному циклу и с различными основными параметрами одного и того же цикла.

Верхний конец шатуна соединен со свободным концом балки 1 (фиг.3) с помощью хомутика 21, оси 22, накладки 23 и винтов 24.

Учебный прибор работает следующим образом.

С помощью втулки 19 и стопорного винта 20 (фиг.2) устанавливают шатун

4 в заданном положении, соответствующем данному циклу изменения напряжений в балке. Если в ненагруженном состоянии балки 1 (фиг.l) ось винта

5 установить на горизонтальном диаметре диска, то напряжения в балке будет изменяться по симметричному циклу. При расположении оси винта 5 на вертикальном диаметре диска Ь цикл изменения напряжения пульсационный. При нахождении оси винта 5 в любом другом положении получают асимметричный цикл напряжений.

Основные параметры любого цикла можно изменять путем перемещения ползуна 16 в пазу 15 диска 6 (фиг.2).

Затем тензодатчики 11 (фиг.l) подключают к самописцу 12, производят балансировку моста иэ тензодатчиков, включением тумблера 14 записывают нулевую линию, отключают самописец.

Тумблером 13 включают электродвигатель )О и, убедившись, что конец балки совершает плавные воэвратнопоступательные движения, снова включают тумблером 14 самописец и записывают цикл изменения напряжения.

Предлагаемый учебный прибор позволяет воспроизводить любой цикл знакопеременных напряжений в балке, записывать его на фотоленту.

Использование изобретения позволяет непосредственно на учебных занятиях демонстрировать циклически изменяющиеся напряжения по любому циклу с различными основными параметрами с записью на фотоленту, определять основные характеристики циклов, знакомить студентов с методикой испытания образцов на усталость, непосредственно проводить испытания отдельных образцов на усталость. формула и э о б р е т е н и я

Учебный прибор по сопротивлению материалов, содержащий консольно закрепленный на основании упругий элемент в виде балки, нагружающее устройство и регистратор напряжений, имеющий расположенные на балке тензодатчики, отличающийся

1379791

18 тем, что, с целью расширения демонстрационных возможностей, нагружающее устройство состоит из связанного с приводом вращаемого диска с пазом, ползуна с шарикоподшипником, установленного в пазу диска, втулки с peryлировочным винтом, соединенной с внутренним кольцом шарикоподшнпника, и регулируемого по длине шатуна, один конец которого установлен во втулке, а другой шарнирно соединен со свободным концом балки.

137979!
