Герметичный кабельный ввод

Герметичный кабельный ввод

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для герметизации кабелей. Цель изобретения - ускорение монтажа, увеличение срока службы и повышение надежности. Один конец трубки 5 из эластичного материала жестко закреплен на внутреннем торце корпуса, а другой установлен в выточке гайки 6 с возможностью разворота. На корпусе 3 с возможностью вращения установлен зубчатый диск 9, взаинодействутогтий через паразитное зубчатое колесо 10 с зубчатым венцом гайки 6. В зубчатом диске 9 и накидной гайке 6 заделаны КОН1Ц-1 пружины кручения 4. I ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) (51) 4 H 01 В 17/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТНЕННЬ1Й КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4128801/24-07 (22) 20.06.86 (46) 07.03.88. Бил.М 9 (72) В.М.Мурашев, В.М.Синявский, С.М.Кириллов и И.Н.Набатов (53) 621 ° 315(088.8) (56) Авторское свидетельство СССР

М- 82;320, кл. Н 01 В 17/26, 1979.

l (54) ГЕРМЕТИЧНЫЙ КАБЕЛЬНЫЙ ВВОД (57) Изобретение относится к электротехнике и может быть использовано для герметизации кабелей. Цель изобретения — ускорение монтажа, увеличение срока службы и повьпчение надежности.

Один конец трубки 5 из эластичного материала жестко закреплен на внутреннем торце корпуса, а другой установлен в выточке гайки 6 с возможностьи разворота. На корпусе 3 с возможностьи вращения установлен зубчатый диск 9, взаимодействующий через паразитное зубчатое колесо 10 с зубчатым венцом гайки 6. В зубчатом диске 9 и накидной гайке 6 заделаны концы пружины кручения 4. I ил.

1379809

Составитель И.Кротов

Редактор О.Головач ТехредА.Кравчук Корректор Л. Пилипенко

Тираж 746 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 984/51

Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4

Изобретение относится к электротехнике и может быть использовано для герметизации вводов кабелей с закрепленными на них разъемами, в отверстиях корпусов аппаратов при многократном монтаже и демонтаже.

Целью изобретения является ускорение процесса монтажа, увеличение срока службы и надежности. 10

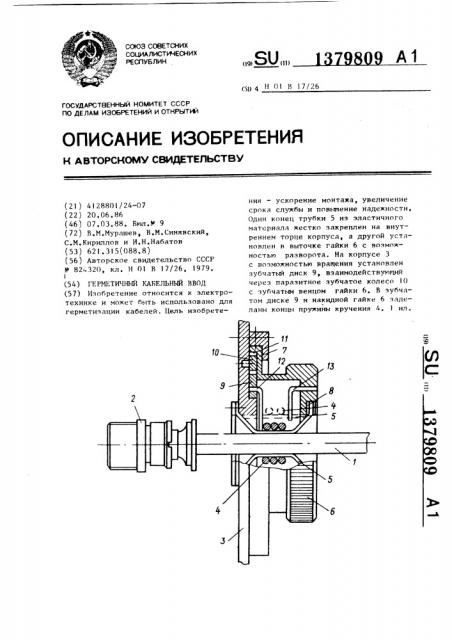

На чертеже показан предпагаемый кабельный ввод.

Кабельный ввод содержит кабель I с закрепленным на нем разъемом 2, расположенные в отверстии корпуса 3 !5 пружину 4 кручения и трубку 5 из эластичного материала, накидную гайку 6, установленную на корпусе 3 фланцем 7 со свободой вращения. Один конец трубки 5 жестко закреплен на 20 внутреннем торце корпуса 3, а другой установлен в кольцевой выточке с наружной стороны гайки 6 с возможностью относительного разворота (для уменьшения трения поверхность эластичной трубки 5, взаимодействующая с дном кольцевой выточки накидной гайки 6, армирована антифрикционным материалом 8). На корпусе 3 соосно его отверстию выполнен кольцевой выступ, 3-0 на котором с воэможностью вращения установлен зубчатый диск 9, взаимодействующий своим венцом посредством сателлита !О с зубчатым венцом предусмотренном на опорном торце 35 накидной гайки 6. В зубчатом диске 9 и накидной гайке 6 предусмотрены отверстия, в которых заделаны концы

12 и 13 пружины 4 кручения.

Кабельный ввод работает следующим 40 образом.

При монтаже (пружина 4 и трубка 5 показаны пунктиром) кабель 1 с разъемом 2 продевают через отверстие трубки 5. Затеи, вращая гайку 6, осуществляют деформацию пружины 4 кручения и трубки 5 иэ эластичного материала.

При этом конец 12 пружины 4 кручения, закрепленный в зубчатом диске 9, и конец 13, закрепленный в накидкой гайке 6, начинают вращаться в противоположные стороны, уменьшая внутренний диаметр пружины 4, чем достигается надежная герметизация кабеля 1 (направление вращения конца 12, противоположное направлению вращения конца 13, достигается за счет наличия зубчатого венца ll и зубчатого диска

9, связанных через зубчатое колесо

10).

При развороте накидной гайки на необходимый угол. последняя стопорится одним из известных способов, например, стопорным винтом (не показан).

Ф о р м у л а н з о б р е т е н н я

Герметичный кабельный ввод, содержащий корпус с отверстием для прохода кабеля, накидную гайку, уплотнительный элемент в виде трубки из эластичного материала и пружину кручения, один конец которой закреплен на торце накидной гайки, о т л и ч а ю щ и йс я тем, что, с целью ускорения монтажа, увеличения срока службы и повышения надежности, он снабжен планетарной зубчатой передачей в виде подвижного зубчатого диска, через сателлит связанного с зубчатым венцом, выполненным на опорном торце накидной гайки, при этом другой конец пружины кручения закреплен на торце подвижного зубчатого диска.
