Приспособление для крепления тройника (адаптера) наркозного аппарата с газопроводящими шлангами при интубационном наркозе

Приспособление для крепления тройника (адаптера) наркозного аппарата с газопроводящими шлангами при интубационном наркозе

Иллюстрации

Показать все

Реферат



фо 138001

Класс ЗОК 14е1 ссср

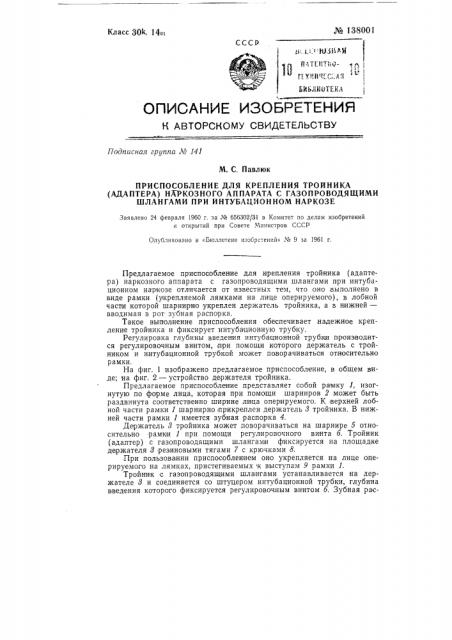

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 141

М. С. Павлюк

ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ ТРОЙНИКА (АДАПТЕРА) НАРКОЗНОГО АППАРАТА С ГАЗОПРОВОДЯЩИМИ

ШЛАНГАМИ ПРИ ИНТУБАЦИОННОМ НАРКОЗЕ

Заявлено 24 февраля 1960 г. за № 666302/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано B «Бкзллетене изобретений» № 9 за 1961 r.

Предлагаемое приспособление для ирепления тройника (адаптера) наркозного аппарата с газопроводящими шлангами при интубационном наркозе отличается от известных тем, что оно,выполнено в виде рамки (укрепляемой лямками на лице оперируемого), в лобной части которой шарнирно укреплен держатель тройника, а в н ижней— вводимая в рот зубная распо рка.

Такое выполнение приспособления обеспечивает надежное крепление тройника и фиксирует интубационную трубку, Регулировка глубины введения интубационной трубки производится регули ровочным винтом, при помощи которого держатель с тройником и интуба ционной трубкой может поворачиватьая относительно рамки.

На фиг. 1 изображено предлагаемое приспособление, в общем в иде; на фиг. 2 — устройство двржателя тройника.

Предлагаемое приспособление представляет собой ра мку 1, изогнутую по форме лица, которая при помощи шарниров 2 может быть раздвинута соответственно ширине лица оперируемого. К верхней лобной части рамки 1 шарнирно прикреплен держатель 8 тройника. В нижней части рамки 1 имеется зубная распорка 4.

Держатель 8 тройника может поворачиваться на шарнире 5 относительно рамки 1 при помощи регулировочного винта б. Тройник (адаптер) с газопроводящими шлангам и фиксируется на площадке держателя 8 резиновыми тягами 7 с крючками 8, При пользовании приспособлением оно укрепляется на лице оперируемого на лямках, пристегиваемых к выступам 9 рамки 1.

Тройник с газопроводящими шлангами устанавливается íà ооержателе 8 и соединяется со штуцером интубационной трубки, глубина введения которого фиксируется регулировочным винтом б. Зубная рас№ 138001 порка 4 вводится в рот таким образом, что интубационная трубка проходит между передыими зубами нижней челюсти и вогнутой поверхностью зубной распорки 4.

Предмет изобретения

1. Приспособление для крепления тройника (адаптера) наркозного аппарата с тазопроводящими шлангами при интубац1ион ном наркозе, от л и ч а ю щ е е с я тем, что,,в целях обеспечения надежности крепления тройника и фиксации интубационной трубки, оно выполнено в в иде укрепляемой лямками на лице больного ра мки, в лобной части которой предусмотрен шарнирно укрепленный держатель тройника, а в нижней части — ввод имая IB рот зубная распорка.

2. Приспособление по п. 1, отличающееся тем что, в целях облегчения регулировки глубины введения интубационной трубки, предусмотрен регулировочный винт, при помощи которого держатель с тройником и интубационной трубкой может поворачиваться относительно рамки.

Фиг 1

Фиг. 2
