Kzacc 2lg, 18

34 12801

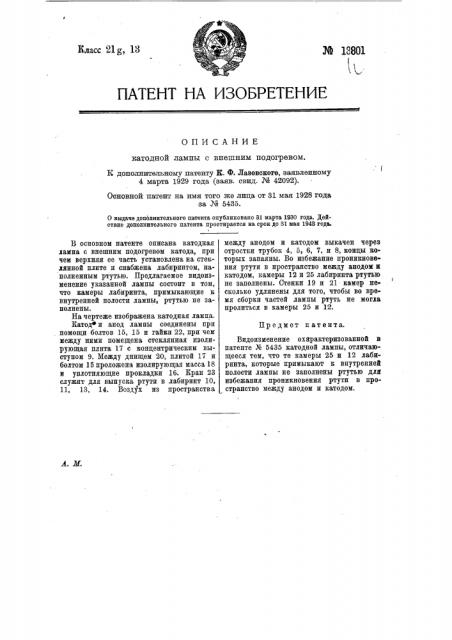

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ катодной лампы с внешним подогревом.

E дополнительному патенту К. Ф. Лазовского, заявленному

4 марта 1929 года (заяв. свид. М 42092).

Основной патент на имя того же лица от 31 мая 1928 года за 39 5435.

0 выдаче дополнительного патента опубликовано 31 марта 1930 года. Действие дополнительного патента простираетса as срок до 31 мал 1943 года.

Предмет патента.

В основном патенте описана катодная лампа с внешним подогревом катода, при чем верхняя ее часть установлена на стеклянной плите и снабжена лабиринтом, наполненным ртутью. Предлагаемое видоизменение указанной лампы состоит в том, что камеры лабиринта, примыкающие к внутренней полости лампы, ртутью не заполнены.

На чертеже изображена катодная лампа.

Катод и анод лампы соединены при помощи болтов 15, 15 и гайки 22, при чем между ними помещена стеклянная изолирующая плита 17 с концентрическим выступом 9. Между днищем 20, плитой 17 и болтом 15 проложена изолирующая масса 18 и уплотняющие прокладки 16. Кран 23 служит для выпуска ртути в лабиринт 10, 11, 13, 14. Воздух из пространства между анодом и катодом выкачен через отростки трубок 4, 5. 6, 7, и S, концы которых запаяны. Во избежание проникновения ртути в пространство между анодом и катодом, камеры 12 и 25 лабиринта ртутью не заполнены. Стенки 19 и 21 камер несколько удлинены для того, чтобы во время сборки частей лампы ртуть не могла пролиться в камеры 25 и 12.

Видоизменение охарактеризованной в патенте Ж 5435 катодной лампы, отличающееся тем, что те камеры 25 и 12 лабиринта, которые примыкают E внутренней полости лампы не заполнены ртутью для избежания проникновения ртути в пространство между анодом и катодом.

Н дополнительному патенту К. Ф. Лазовского

¹ )3QQ1

Тип. Хилрогр. Упр. Управл. В..И. Сия РККА. Ленинград.здание Гл. Адииралтейства.
