Почвообрабатывающее орудие

Почвообрабатывающее орудие

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение качества перемешивания солонцового слоя с подсолонцовым. Орудие содержит раму 1 с опорными колесами 2. На раме 1 посредством стойки 4 закреплены роторный рабочий орган (РРО) 5 и лемех 6. К заднему торцу лемеха 6 посредством шарнира прикреплен предохранительный щиток (Щ) 8. ГОД имеет механизм его поворота и фиксации, выпол ,Г ненный в виде закрепленных на боковых торцах лемеха 6 дугообразных секторов с прорезями 10. В прорезях 10 размещают фиксирующие элементы в виде болтов 1I . Расстояние по вертикали (uh) между плоскостями лемеха и РРО определяется из соотношения Ab 0,1-0,2 d, где d - диаметр РРО. Диаметр (h) РРО и высота проекции (h) лемеха 6 на поперечно-вертикальную плоскость определяется из соотношения d 1,2 h. Расстояние (а) по горизонтали между задней кромкой лемеха 6 и осью РРО определяется из соотношения а 0,35-0,85 d. В процессе движения лемех 6 подрезает солонцовый пласт почвы, поднимает и разрыхпяет его. РРО разрыхляет сверху подсолонцовый слой почвы и одновременно рыхлит снизу солонцовый пласт, перемешивая его с подсолонцовым. ГПЦ предотвращает попадание крупных комьев солонцового пласта в подсолонцовый слой помимо РРО. 1 з.п.ф-лы, 2 ил. fO ю (Л 00 00 о 05 со 4 tpue.l

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„J 80634

А1 (51) 4 А 01 В 49/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4070792/30-15 (22) 20.01.86 (46) 15.03.88, Бюл. Ф 10 (71) Новочеркасский инженерно-мелиоративный институт им. А.К. Кортунова (72) В.В. Плутенко и А.Г. Кондратьев (53) 631.319(088.8) (56) Патент СССР У 799627, кл. А 01 В 49/06, 1978.

Авторское свидетельство СССР и 1230476, кл . А О1 В 49/02, 1984 . (54) ПОЧВООБРАБАТЫВА10ЩЕЕ ОРУДИЕ (57) Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение качества перемешивания солонцового слоя с подсолонцовым. Орудие содержит раму

1 с опорными колесами 2. На раме 1 посредством стойки 4 закреплены роторный рабочий орган (РРО) 5 и лемех

6. К эаднему торцу лемеха 6 посредством шарнира прикреплен предохранительный щиток (ПЩ) 8. ПЩ имеет механизм его поворота и фиксации, выполненный в виде закрепленных на боковых торцах лемеха 6 дугообразных секторов с прорезями 10. В прорезях 10 размещают фиксирующие элементы в виде болтов ll Расстояние по вертикали (д h) между плоскостями лемеха и PPO определяется из соотношения

Bh = 0,1-0,2 d, где d - диаметр PPO.

Диаметр (h„) РРО и высота проекции (h „) лемеха 6 на поперечно-вертикаль— ную плоскость определяется иэ соотношения d = 1,2 h„. Расстояние (a) по горизонтали между задней кромкой лемеха 6 и осью РРО определяется иэ соотношения а = 0,35-0,85 d. В процессе движения лемех 6 подрезает солонцовый пласт почвы, поднимает и разрыхляет его. PPO разрыхляет сверху подсолонцовый слой почвы и одновременно рыхлит снизу солонцовый пласт, перемешивая его с подсолонцовым. ПЩ предотвращает попадание крупных комьев солонцового пласта в подсолонцовый слой помимо PPO 1 э.п.ф-лы, 2 ип.

I 3806 34

Изобретение относится к сельскохс>зяйственному машинос1роеник>, в частности к ночвообрабатынан>щим ору— лиям для обра. ботки солонцов.

Цель изобретения — повышение качества перемешивания солонцового слоя с подсолонцоным.

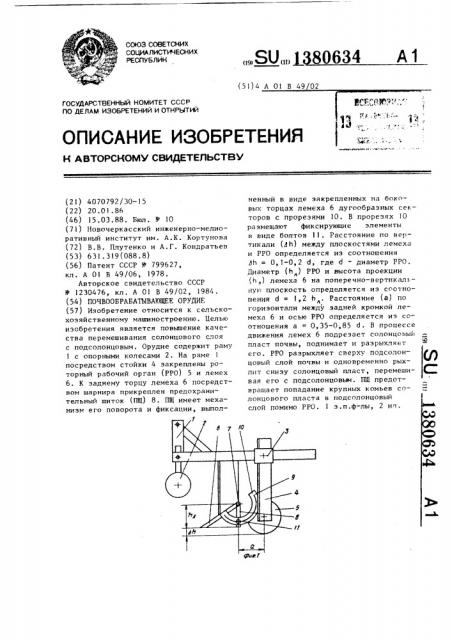

Па фиг. 1 изображено почвообрабатывающее орудие, вид сбоку; на фиг.2 — !0 то же, вид сверху.

Почвообрабатывающее орудие включает раму с установленными на ней опорными колесами 2, проушины 3, стойки 4 с роторным рабочим органом 15

5., лемех 6, к заднему торцу которого шарниром 7 присоединен предохранительный щиток 8. Его боковые торцы снабжены резьбовыми отверстиями. Па боковых торцах лемеха 6 передними 20 концами жестко закреплены дугообразные секторы 9 с прорезями IO длиною в пол-окружности. Фиксирующие элементы в виде болтов ll размещены в прорезях IO секторов 9 и ввинчены в 25 резьбовые отверстия предохранительно— го щитка 8. Расстояние по вертикали h между плоскостями резания лемеха б и роторного рабочего органа 5 определяется из соотношения h=0,1-0,2 d, 3Q где d — диаметр роторного рабочего органа. Диаметр d роторного рабочего органа 5 и высота проекции h „ лемеха

6 на поперечно-вертикальную плоскость определятся из -оотно(цен я d=l,2 hh 35

Расстояние а по горизонтали между задней кромкой лемеха 6 и осью роторного рабочего органа 5 определяется из соотношения а=0,35-0,85 d. Роторнь(й рабочий oprан имеет рыхлящие эле- 4>з менты в виде зубьев.

Почвообрабатывающее орудие работает следующим образом.

При движении орудия по возделываемой площади лемех 6 подрезает солон- 45 цовый пласт почвы на заданную глубину обработки, поднимает его и разрыхляет. Установленный за лемехом 6 ротор 5 прокалывает зубьями нижний необработанный подсолонцовый слой грун50 та и разрыхляет его. Вращение ротора

6 осуществляется эа счет разной плотности необработанного и взрыхленного слоя почвы. Сходящий с лемеха 6 солонцовый пласт опускается сверху на

55 роторный рабочий орган 5, который верхними зубьями разрыхляет нижнюю часть этого пласта, т.е. соскребает

его солонцовую часть, рыхлит ее и перон(сит вниз, где смешивает с подсолонповым слоем. Предохранительный щиток 8 предотвращает попадание крупнь>х комьев солонцового пласта на под— с>лонцоныи слой помимо рыхляще(о ротор;> 5 .

Качество кр.>шения и перемешивания сол> нцово(о и подсс>лонцового слоев почвы зависит от ее физико-механических свойств и в первую очередь от влажности. Почва с меньшим содержанием влаги подвергается первоначальному крошению еще при движении по лемеху 6. После схода с лемеха 6 происходит немедленное просыпание мельчайших частиц почвы и нижние зубья ротора 5 смешивают взрыхленную и падающую сверху почву. Предохранительный щиток 8 при работе на сухих полвах не должен препятствовать скоп— ленив рыхлои сухой почвы впереди ротора 5 и образованию призмы волочения. Дополнительное рыхление и перемсшивание сухой почвы призмы происходит за счет ее перемещения по поверхности невзрыхленного пласта. К зубьям ротора 5 эта почва попадает уже после значительных трансформаций.

При этом мелкие фрации поступают к ротору 5 снизу, поэтому они не подвергаются дальнейшему крошению, а только участвуют в процессе смешивания с другими частицами почвы.

Для обеспечения такого режима предохранительный щиток 8 перемещают в крайнее переднее положение, пля чего поворачивают его по часовой стрелке вокруг оси шарнира 7 и фиксируют его к секторам 9 болтами 11, ввинчивая их в резьбовые отверстия предохранительного щитка 8. При этом обеспечивают значение а=0,35 d, для чего ротор > со стойками 4 перемещают вперед и фиксируют в таком положении проушинами 3 к раме 1. Крупнь(е комья сухой почвы после прохода через лемех 6 попадают на ротор 5 сверху и в процессе его вращения подвергаются интенсивному крошению и перемешиванию.

Верхний слой почвы обычно перемешиванию не подвергается, образуя так называемый покров. При необходимости он может быть обработан за счет уменьшения глубины установки лемеха 6 при помощи колес 2.

По мере увеличения влажности почвы возрастает монолитность пласта. Мелкие частицы прилипают к крупным. В

3 1380634 4 этих условиях образование призмы волочения впереди ротора 5 повышает его тяговое сопротивление. Для качественной разделки пласта его необходимо направить непосредственно на зубья

5 ротора 5, для чего ротор 5 со стойкой

4 перемешают вдоль рамы 1 назад и фиксируют при помощи проушины 3 при значениях а=0,35 d, Предохранительный щиток 8 устанавливают в горизонтальное положение и фиксируют болтами ll к секторам 9. В этом положении сходящий с лемеха 6 почвенный пласт проходит вдоль предохранительного щитка 8 и поступает на ротор 5, зубья которого захватывают большую часть пласта, крошат и перемешивают его.

При обработке рыхлых сухих почв, имеющих меньшее сопротивление разрых- 20 лению, глубину обработки увеличивают à счет увеличения эффективной длины лемеха 6. Для этого предохранительный щиток 8 поворачивают относительно оси шарнира 7 против часовой стрелки 25 до упора фиксирующих болтов 11 в верхние концы прорезей 10. Зафиксированный в крайнем верхнем положении предохранительный щиток 8 служит продолжением лемеха 6, тем самым уве- 30 личивая его эффективную длину. При этсм расстоянию а придают среднее значение, смещая стойку 4 ротора 5 вдоль рамы I .

3 формула изобретения

1, Почвообрабатывающее орудие, содержащее раму, лемех, установленный за ним горизонтальный роторный рабочий орган с рыхлящими элементами и закрепленный на задней кромке лемеха ниже его рабочей поверхности предохранительный щиток, о т л и ч а ю щ е е с я тем, что, с целью повышения качества перемешивания сологп свого слоя с подсолонцовым, предохранительный щиток закреплен на лемехе посредством горизонтального шарнира и имеет механизм его поворота и фиксации, причем лемех и роторный рабочий орган расположены псярусно, а диаметр роторного рабочегс органа, высота проекции лемеха на поперечновертикальную плоскость, расстояние по вертикали между плоскостями резания лемеха и роторного рабочего органа и расстояние по горизонтали между задней кромкой лемеха и осью роторного рабочего органа определяются соответственно из соотношений

d=1,2 h„, ah=0,1-0,2 d и a=0,35-0,85 d, где d - диаметр роторного рабочего органа;

h > — высота проекции лемеха на поперечно-вертикальную плоскость;

Л h — расстояние по вертикали между плоскостями резания лемеха и роторно о рабочего органа; а — расстояние по горизонтали между задней кромкой лемеха и осью роторного рабочего органа.

2. Орудие по п. 1, о т л и ч а ю щ е е с я тем, что механизм поворота и фиксации предохранительного щитка выполнен в виде закрепленного на боковых торцах лемека дугообразных секторов с прорезями и размещенных в последних фиксирующих элементов.

1380634 б 7
