Ортопедический аппарат
Иллюстрации
Показать всеРеферат
Изобретение относится к медицине . Для исключения подвывиха головки ребра при боковой коррекции позвоночника аппарат содержит жесткие вогнутые опорные пластины 1, снабженные мягкими накладками 2 и отбортовкой по краям. На обращенной к телу пациента поверхности корригирующего ремня 4 размещен с возможностью перестановки пелот, контактирующий с головкой ребра. 5 ил.

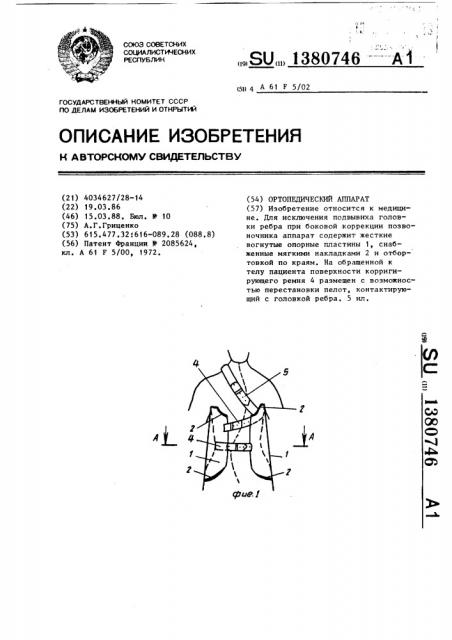

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (д ) 4 А 61 F 5/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4034627/28-14 (22) 19.03.86 (46) 15.03 ° 88. Бюл. В 10 (75) А.Г.Гриценко (53) 615.477.32!616-089,28 (088,8) (56) Патент Франции N 2085624, кл. А 61 F 5/00, 1972.
„„SU„„1380746 А1 (54) ОРТОПЕДИЧЕСКИЙ АППАРАТ (57) Изобретение относится к медицине. Для исключения подвывиха головки ребра при боковой коррекции позвоночника аппарат содержит жесткие вогнутые опорные пластины 1, снабженные мягкими накладками 2 и отбортовкой по краям. На обращенной к телу пациента поверхности корригирующего ремня 4 размещен с возможностью перестановки пелот, контактирующий с головкой ребра. 5 ил.
1380746
Изобретение относится к медицине, а именно к лечению сколиоза.
Цель изобретения — исключение подвывиха головки ребра при боковои
5 коррекции позвоночника.
На фиг. 1 показан аппарат, общий вид, на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — конструкция опорной пластины; на Фиг. 4 и 5 — варианты наложения аппарата.
Ортопедический аппарат содержит жесткие вогнутые опорные пластины 1, снабженные мягкими накладками 2 н отбортовкой 3 по краям, На пластинах
1 закреплены корригирующий 4 и подтягивающий 5 ремни. На внутренней, обращенной к телу пациента, поверхности корригирующего ремня 4 разме- 2р щен с возможностью перестановки пелот 6.
Ортопедический аппарат используется следующим образом.
Жестки» опорные пластины (пласти- 25 ну) 1 накладывают на боковые поверхности тела и стягивают корригирующим ремнем (ремнями) 4. Подтягивающий ремень 5 перекидывают через плечо пациента и закрепляют на пластине 1 или корригирующем ремне 4, При сильной степени сколиоэа на внутреннюю поверхность корригирующего ремня 4 устанавливают пелот 6, контактирующий с головкой ребра во избежание ее подвывиха. Место приложения нагрузки пелотом 6 регулируется перестановкой его по корригирующему ремню 4.
Использование предлагаемого аппарата обеспечивает комфортные условия пациенту при длительном пользовании °
Формула изобретения
Ортопедический аппарат, содержащий вогнутые жесткие опорные пластины с ремнями крепления, о т л и ч а юшийся тем, что, с целью исключения подвывиха головки ребра при боковой коррекции позвоночника, на внутренней поверхности одного иэ ремней закреплен с возможностью перестановки пелот.
1380746 иа5
Составитель Н.Люкшин
Техред И. Попович
Еорректор М. Шароши
Редактор И.Касарда
Заказ 1135/7 Тиразк 655 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ул город, ул, Проектная, тная 4
