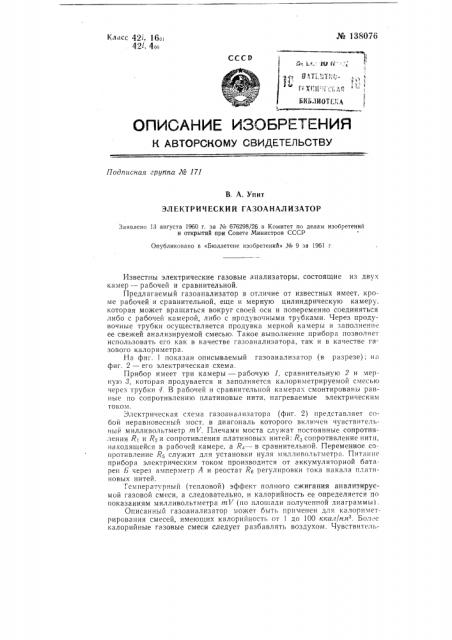

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 171
В. А. Упит
ЭЛЕКТРИЧЕСКИЙ ГАЗОАНАЛИЗАТОР
Заявлено 13 августа 1960 г. за Кз 676298/26 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» а!в 9 за 1961 г
Известны электрические газовые анализаторы, состоящие из двух камер — рабочей и сравнительной.
Предлагаемый газоанализатор в отличие от известных имеет, кроме рабочей и сравнительной, еще и мерную цилиндрическую камеру, которая может вращаться вокруг своей оси и попеременно соединяться либо с рабочей камерой, либо с продувочными трубками. Через продувочные трубки осуществляется продувка мерной камеры и заполнение ее свежей анализируемой смесью. Такое выполнение прибора позволяет использовать его как в качестве газоанализатора. так и в качестве газового калориметра.
На фиг. 1 показан описываемый газоанализатор (в разрезе); на фиг. 2 — его электрическая схема.
Г1рибор имеет три камеры — рабочую 1, сравнительную 2 и мерную,3, которая продувается и заполняется калориметрируемой смесью через трубки 4. В рабочей и сравнительной камерах смонтированы равные по сопротивлению платиновые нити, нагреваемые электрическим током.
Электрическая схема газоанализатора (фиг. 2) представляет собой неравновесный мост, в диагональ которого включен чувствительный милливольтметр mV. Плечами моста служат постоянные сопротивления Rt и /х, и сопротивления платиновых нитей: Ro сопротивление нити, находящейся в рабочей камере. а R4 — в сравнительной. Переменное сопротивление Rq служит для установки нуля милливольтметра. Питание прибора электрическим током производится от аккумуляторной батареи 6 через амперметр А и реостат Лв регулировки тока накала платиновых нитей.
Тсмпературнь|й (тепловой) эффект полного сжигания анализируемой газовой смеси, а следовательно, и калорийность ее определяется по показаниям милливольтметра m V (по плошади полученной диаграммы) .
Описанный газоанализатор может быть применен для калориметрирования смесей, имеющих калорийность от 1 до 100 ккал/низ. Бол.е калорийные газовые смеси следует разбавлять воздухом. Чувствитель№ 138076 ность прибора — 0,05 ккал нмз, полное время калориметрирования—
10 иин.
Предмет изобретения
Электрический газоанализатор, содержащий рабочую и сравнительную камеры, отличающийся тем, что, с целью использования его в качестве калориметра, применена мерная цилиндрическая камера, вращающаяся вокруг оси и попеременно соединяющаяся либо с рабочей камерой, либо с продувочными трубками, служащими для продувки и заполнения мерной камеры свежей калориметрируемой смесью.
