Реферат



Изобретение относится к оборудованию для измельчения сыпучих материалов , а именно к вальцовым станкам , используемым в лабораторных условиях для помола муки. Цель изобретения - обеспечение возможности изучения процесса измельчения зерна при различных углах наклона линии центров мелющих вальцов. Вальцовый станок содержит поворотную каретку 2 с указателем угла поворота и фиксатором ее положения. На поворотной каретке установлены вальцы 9 и 10 и их привод с двигателем 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1380776 A 1 (51)4 В 02 С 4/28.Г г; тч-т3 Я ц„," ц

БИФily: t .;. (4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3872334/31-33 (22) 26.03.85 (46) 15.03.88. Бюл. М 10 (71) Кемеровский технологический институт пищевой промьш ленности (72) А.В.Иванов и В.И. Штернис (53) 621.926.32 (088.8) (56) Авторское свидетельство СССР

N 172176, кл. В 02 С 4/08, 1961.

Хранение и переработка зерна.M.:

ЦНИТЭИ, 1971, вып.7, с.25-29. (54) ВАЛЬЦОВЫИ СТАНОК (57) Изобретение относится к оборудованию для измельчения сыпучих материалов, а именно к вальцовым станкам, используемым в лабораторных условиях для помола муки. Цель изобретения — обеспечение возможности изучения процесса измельчения зерна при различных углах наклона линии центров мелющих вальцов. Вальцовый станок содержит поворотную каретку

2 с указателем угла поворота и фиксатором ее положения. На поворотной каретке установлены вальцы 9 и 10 и их привод с двигателем 5. 3 ил..1380776

Изобретение относится к оборудованию для измельчения сыпучих материалов, а именно к вальцовым станкам, и может использоваться преимущественно в мукомольной промышленности.

Целью изобретения является обеспечение возможности изучения процесса измельчения зерна при различных углах наклона линии центров мелющих вальцов.

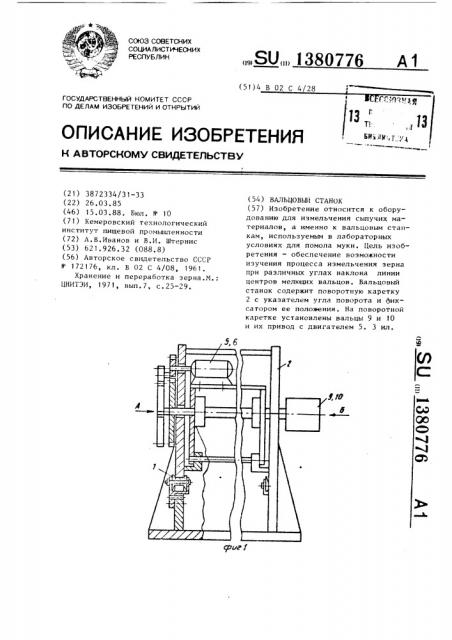

На фиг. 1 изображен предлагаемый вальцовый станок; на фиг.2 — вид А на фиг. 1; на фиг. 3 †. вид b на фиг. 1. 15

Устройство содержит опорные ролики 1 с установленной на них поворотной кареткой 2, указатель 3 угла поворота и фиксатор 4 положения каретки. На каретке 2 смонтированы дви- 20 гатели 5 и 6, зубчатая передача 7 и 8 и два мелющих вальца 9 и 10.

Станок работает следующим образом.

Вращение от двигателей 5 и 6 передается через сменные шестерни зуб- 25 чатой передачи 7 и 8 на вальцы 9 и 10. При необходимости поворота линии центров мелющих вальцов фиксирующее устройство 4 разжимают, поворачивают каретку 2 на роликах 1 до, нужного положения по указателю 3 и фиксируют ее устройством 4.

Предлагаемый вальцовый станок позволяет определить оптимальный угол наклона линии центров мелющих вальцов и может быть использован в лаборатории.

Ф о р м у л а и з о б р е т ения

Вальцовый станок, содержащий станину, два мелющих вальца с,горизонтальной осью вращения и привод вращения вальцов, о т л и ч а ю щ и йс. я тем, что, с целью обеспечения возможности изучения процесса измельчения зерна при различных углах наклона линии центров мелющих вальцов, он снабжен поворотной вокруг горизонтальной оси кареткой, выполненной с фиксатором ее положения и указателем угла поворота, а вальцЫ с приводом их вращения установлены на этой каретке.
