Реферат



Изобретение относится к измерительной технике, может быть использовано в машиностроении, приборостроении и радиоэлектронной про.мышленности как средство б-б сортировки изделий типа тел вращения по предельным размерам и позволяет повысить производительность и расширитьтехнические возможности за счет обеспечеиия возможности сортировки хрупких изделий, имеющих неправильную геометрическую форму, например, герконов. Устройство для сортировки содержит размещенный на роторе калибр 4, имеющий отверстие для прохода изделий и размещенную над ним воронку 1, внутренняя поверхность которой образована конической поверхностью 2 и плоскостью 3, причем в верхней части воронка 1 снабжена маятником дисбаланса II, дополнительно ориентирующим изделия при их перемещении к отверстию в калибре 4. 4 нл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1380838 А1 511 4 В 07 С 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 I ) 4046247/31-12 (22) 31.03.86 (46) 15.03.88. Бюл. № 10 (7l) Казахский государственный университет им. С. М. Кирова (72) П. Б. Слюсарев (53) 531.717(088.8) (56) Авторское свидетельство СССР № 219800, кл. В 07 С 5/06, 1964. (54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ

ИЗДЕЛИЙ ПО ПРЕДЕЛ Ь НЫМ РАЗМЕРАМ ДИАМЕТРОВ (57) Изобретение относится к измерительной технике, может быть использовано в машиностроении, приборостроении и радиоэлектронной промышленности как средство сортировки изделий типа тел вращения по предельным размерам и позволяет повысить производительность и расширить технические возможности за счет обеспечения возможности сортировки хрупких изделий, имеющих неправильную геометрическую форму, например, герконов. Устроиство для сортировки содержит размещенный на роторе калибр 4, имеющий отверстие для прохода изделий и размещенную над ним воронку 1, внутренняя поверхность которой образована конической поверхностью 2 и плоскостью 3, причем в верхней части воронка I снабжена маятником дисбаланса 11, дополнительно ориентирующим изделия при их перемещении к отверстию в калибре 4. 4 ил.

1380838

Формула изобретения

Изобретение относится к сортировочной технике и может быть использовано в машиностроении, приборостроении и радиоэлектронной промышленности как средство измерения и сортировки изделий по предельным размерам диаметров, например, магнитоуправляемые герметизированные контакты (герконы), в автоматах по изготовлению и поточных линиях по сортировке и упаковке этих изделий.

Цель изобретения — повышение производительности и расширение технических возможностей за счет обеспечения сортировки хрупких изделий, имеющих неправильную геометрическую форму.

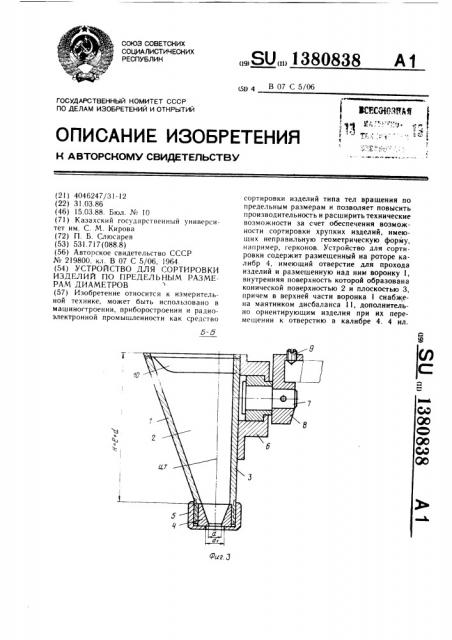

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид А на фиг. 2; на фиг. 3 — разрез Б — Б на фиг. 2; на фиг. 4 — разрез  — В на фиг. 2.

Устройство для сортировки изделий по предельным размерам диаметров состоит из воронки 1, высота которой равна Н = 1 +

+ d, где l — длина изделия, à d — диаметр отверстия предельного калибра. Наибольший размер приемного отверстия воронки равен

D = 1 + d. Форма воронки образована конической поверхностью 2 и плоскостью 3, проходящей параллельно оси, соединяющей вершину конуса конусной поверхности с центром его основания и отстоящей от оси на расстояние 1, определяемое из соотношения - -4 (li (4, а со1 пряжение конической поверхности с усекающей плоскостью выполнено по радиусу R, определяемому из соотношения $4 (R (d.

Такая форма воронки обеспечивает продвижение изделия к отверстию в калибре беэ задержки. Снизу воронка заканчивается калибром 4 с отверстием, равным предельному размеру диаметра иэделий. Калибр 4 крепится к воронке 1 гайкой 5, имеющей отверстие d ) d. К плоскости 3 снаружи закреплен шарнир 6, вокруг оси 7 которого воронка 1 имеет воэможность поворота на 360 . Ось 7 жестко соединена с кронштейном 8, который винтами 9 крепится к периферии ротора 10 транспортного устройства автомата (не показан). Шарнир 6 прикреплен к плоскости 3 таким образом, что центр тяжести воронки 1 находится ниже оси 7. В стенках воронки 1 на уровне ее приемного отверстия параллельно оси симметрии и со смещением от нее шарнирно закреплен маятник дисбаланса ll, центр тяжести которого находится вне прямой, проходящей через ось его вращения и смещен вправо или влево от вертикальной плоскости, проходящей через упомянутую ось вращения. Такая конструкция маятника дисбаланса и его смещение относительно оси симметрии воронки ориентирует и ускоряет передвижение изделия к отверстию в калибре 4. Позицией 12 обозначен копир, закрепленный на раме устройства.

Устройство работает следующим образом.

Из загрузочного устройства с механизмом ориентации и поштучной выдачи автомата (не показан) изделия по одному попадают в воронку 1, касаясь маятника дисбаланса 11, ориентируются и направляются через отверстие в калибре 4 в емкость для годных изделий. Изделия, диаметр которых больше диаметра калибра 4, остаются в воронке и далее по пути движения ее шарнир 6 набегает на копир 12, установленный стационарно на основании устройства. Обкатываясь по профилю копира, шарнир 6 поворачивает воронку 1 вокруг оси и освобождает последнюю от застрявшего изделия.

Предлагаемое устройство можно использовать для контроля и разбраковки изделий по предельным размерам диаметров в автоматическом режиме в автоматах и автоматических поточных линиях, оно повышает производительность процесса и надежность контроля и разбраковки хрупких изделий из стекла, например, герметизированных магнитоуправляемых контактов (герконов) .

Устройство для сортировки изделий по предельным размерам диаметров, содержащее размещенный на основании приводной ротор, смонтированные на роторе измерительные позиции, каждая иэ которых содержит предельный калибр, и средство сортировки, отличающееся тем, что, с целью повышения производительности и расширения технических возможностей за счет обеспечения сортировки хрупких изделий, имеющих неправильную геометрическую форму, каждая измерительная позиция выполнена в виде шарнирно закрепленной на роторе воронки, в нижней части которой жестко закреплен предельный калибр, внутренняя поверхность воронки образована конусом, усеченным плоскостью, проходящей параллельно оси, соединяющей вершину конуса с геометрическим центром его основания и отстоящей от этой оси на расстояние l, определяемое иэ соотношения 1/2 d (li (di, где d — диаметр отверстия предельного калибра; радиус сопряжения конусной поверхности с усекающей плоскостью определяется из выражения 1/24 (R (d, при этом в верхней части воронки параллельно ее оси симметрии и со смещением относительно ее установлен с воэможностью вращения маятник дисбаланса, центр тяжести которого находится вне прямой, проходящей через ось его вращения, а средство сортировки выполнено в виде копира, жестко закрепленного на основании с возможностью взаимодействия с шарниром воронки.

1380838

1380838

В- В
