Флюс для пайки термоэлектрических батарей

Флюс для пайки термоэлектрических батарей

Иллюстрации

Показать все

Реферат



Изобретение относится к области пайки, в частности к составу флюса для пайки термоэлектрических батарей , и предназначено для коммутации термобатарей, работающих в условиях, когда они и охлаждаемый прибор расположены в едином вакуумированном объеме . Целью изобретения является повышение качества термобатарей за счет обезгаживания их в процессе пайки при сохранении флюсом высокой активности о В качестве флюса при пайке термобатарей применяется заливочный вакуумный состав, содержащий, мас.%: канифоль сосновую 74-76, озокерит 9-11, битум 4-6, вазелиновое масло - остальное. Состав имеет низкое давление паров, дает возможность, снизить обезгаживание термобатарей. Это позволяет продлить срок службы изделий, которые работают в условиях вакуумной изоляции. Сопротивление между ветвью термоэлемента и медной коммутационной пластиной не превышает 2 10 Ом см. Флюс обладает высокой активностью при повышенных температурах пайки (300 С). (Л

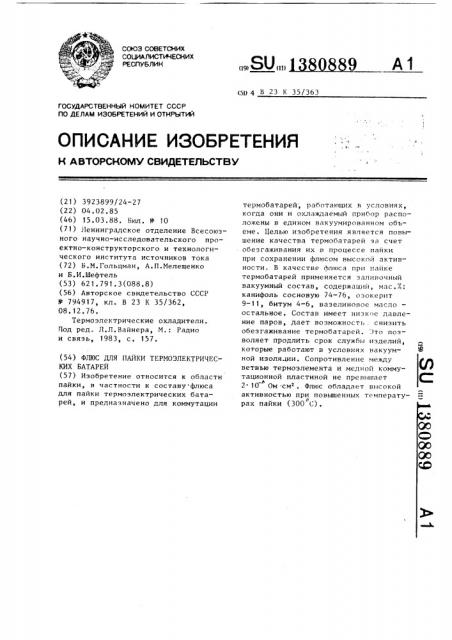

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„g А1 (51) 4 В 23 К 35/363

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3923899/24-27 (22) 04.02.85 (46) 15.03.88. Бюл. М 10 (71) Ленинградское отделение Всесоюзного научно-исследовательского проектно-конструкторского и технологического института источников тока (72) b.М.Гольцман, А.П.Мелещенко и Б.И.Шефтель (53) 621.791.3(088.8) (56) Авторское свидетельство СССР

NF 794917, кл. В 23 К 35/362, 08.12.76.

Термоэлектрические охладители.

Под ред. JI.Ë.Bàéíåðà, M. Радио и связь, 1983, с. 157. (54) ФЛЮС ДЛЯ ПАИКИ ТЕРМОЭЛЕКТРИЧЕСКИХ БАТАРЕИ (57) Изобретение относится к области пайки, в частности к составу флюса для пайки термоэлектрических батарей, и предназначено для коммутации термобатарей, работающих в условиях, когда они и охлаждаемый прибор расположены в едином вакуумированном объеме, Целью изобретения является повышение качества термобатарей за счет обезгаживания их в процессе пайки при сохранении флюсом высокой активности, В качестве флюса при пайке термобатарей применяется заливочный вакуумный состав, содержащий, мас./: канифоль сосновую 74-76, озокерит

9-11, битум 4-6, вазелиновое масло остальное. Состав имеет низкое давление паров, дает возможность снизить обезгаживание термобатарей. Это позволяет продлить срок службы изделий, которые работают в условиях вакуумной изоляции. Сопротивление между ветвью термоэлемента и медной коммутационной пластиной не превышает

2 10 Ом см ° Флюс обладает высокой активностью при повышенных температурах пайки (300 (;).

1380889

Составитель Л.Абросимова

Редактор И.Касарда Техред М.Дидык Корректор М.Демчик

Заказ 1147/14 Тираж 921 Подписное

ВНИИ11И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Изобретение относится к пайке, в частности к состану флюса для пайки полупроводниковых термоэлектрических батарей, а именно к коммутации термоэлементов методом пайки.

Цель изобретения — повышение качества паяного соединения термоэлектрических батарей за счет повышения температурной активности флюса при сохранении им высокой химической активности и возможности обеэгаживания батарей при более высокой температуре.

Флюс содержит компоненты в следую- 15 щем соотношении, мас.7:

Канифоль сосновая 74-76

Озокерит 9-11

Битум 4-6

Вазелиновое масло Остальное

Зал«ванный вакуумный состав, используемый в качестве флюса, сохраняет свою активность при пайке термобао тарой при температуре пайки 300 С припоем 95И свинца и 5Ы олова. Данный состав имеет низкое давление насыщенных паров, дает возможность производить абезгаживанйе термобатарей и «ð« более высоких температурах позволяет суг1ественно снизить величину 30 газовьделения из термобатарей и использоватт, их для работы в герметичных вакуумных объемах, !

lроцесс пайки термобатарей с использованием данного флюса заключает ся в следующем.

kla торцы ветвей термоэлементов методом катодного вакуумного напыления наносят антидиффузионное покрытие из кобальта. Затем производят коммутацию40 ветвей пайкой. 11ри такой коммутации контактное сопротивление между ветвью термоэлемента и медной коммутационнои пластинкой не превышает 2<

<1О ом см .

После коммутации макет термобатареи помещают в стеклянный корпус объемом около 50 см, который откачивают в течение 4 ч при 473 К и остаточном давлении 10 lla. Затем корпус с батареей вакуум плотно запаивают и отсоединяют от откачного поста.

Остаточное давление в изолированном объеме через 1 мес после отпайки не превышает 5 10 Па. При таком данг ленни вредными эффектами, связанными с передачей тепла путем конвекции или из-эа теплопроводности воздуха, можно пренебречь. Применение известного заливочного вакуумного состава в качестве флюса для пайки термобатарей возможно благодаря защитным и восстанавливающим свойствам этого состава в процессе пайки.

Использование заливочного вакуумного состава в качестве флюса для пайки термобатарей позволяет улучшить параметры приборов, находящихся в едином с термобатареей вакуумированном объеме. Уменьшение гаэовьделения из термобатареи также продлевает срок службы иэделий, которые должны работать в условиях вакуумной изоляции.

Формула изобретения

Применение заливочного вакуумного состава, содержащего, мас.7.:

Канифоль сосновая 74-76

Озокерит 9-1 1

Битум 4-6

Вазелиновое масло Остальное, н качестве флюса для пайки термоэлектрических батарей.
