Способ изготовления компенсирующего элемента линейного компенсатора разности хода лучей

Способ изготовления компенсирующего элемента линейного компенсатора разности хода лучей

Иллюстрации

Показать все

Реферат



Изобретение относится к оптике, а именно к технологии изготовления компенсирующего элемента линейного компенсатора разности хода лучей для измерения параметров двулучепреломления в оптически анизотропных средах . Цель - повьппение качества компенсирующего элемента за счет устранения паразитных эффектов. Это достигается тем, что заготовку при нагружении центрифугированием крепят шарнирно, а при центрифугировании в тяжелой жидкости зону крепления дополнительно заливают пластифицированным полимерным компаундом и полимеризуют его. перед нагружением заготовки , 1 з.п. ф-лы, 4 ил.

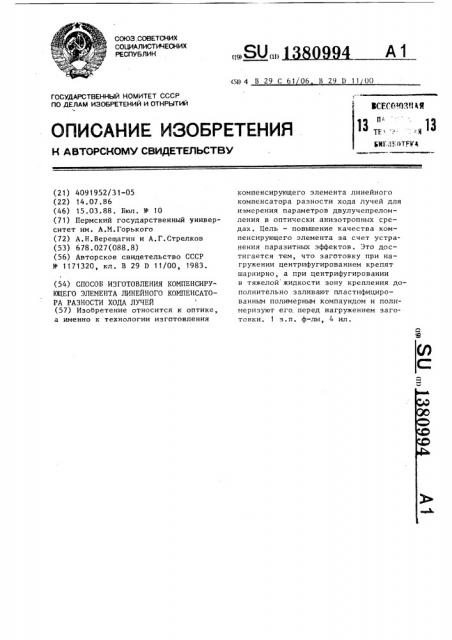

СОЮЗ .СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (5J) 4 В 29 С 61 06 В 29 D 11 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4091952/31-05 (22) 14.07.86 (46) 15.03.88. Бюл. Ф 10 (71) Пермский государственный университет им. А.М.Горького (72) А.Н.Верещагин и А.Г.Стрелков (53) 678.027(088.8) (56) Авторское свидетельство СССР

Ф 1171320, кл . В 29 D 11/00, 1983. (54) СПОСОБ ИЗГОТОВЛЕНИЯ КОМПЕНСИРУ10ЩЕГО ЭЛЕМЕНТА ЛИНЕЙНОГО КОМПЕНСАТОРА РАЗНОСТИ ХОДА ЛУЧЕЙ (57) Изобретение относится к оптике, а именно к технологии изготовления компенсирующего элемента линейного компенсатора разности хода лучей для измерения параметров двулучепреломления в оптически анизотропных средах. Цель — повьппение качества компенсирующего элемента за счет устранения паразитных эффектов. Это достигается тем, что заготовку при нагружении центрифугированием крепят шарнирно, а при центрифугировании в тяжелой жидкости зону крепления дополнительно заливают пластифицированным полимерным компаундом и полимеризуют его перед нагружением заготовки. 1 з.п. ф-лы, 4 ил.

1380994

Изобретение относится к оптике, а. более конкретно к технологии изготовления компенсирующего элемента линейного компенсатора разности хода лучей для измерения параметров двулучепреломления в оптически анизотропных средах.

Цель изобретения — повышение качества компенсирующего элемента за счет устранения паразитных эффектов.

11а фиг. 1 изображена полимерная заготовка для изготовления компенсирующего элемента; на фиг. 2 — то же, с усиленным посредством накладок хвостовиком, на фиг. 3 — заготовка. в контейнере со сплавом Вуда, на фиг. 4 — разрез А-А на фиг. 3.

Способ осуществляют следующим образом.

Заготовку из оптически чувствительного материала, имеющую рабочую часть 1 и хвостовик 2 с отверстием

3, шарнирного закрепляют на центрифуге. Для предотвращения разрушения заготовки по отверстию при нагруженни хгостовик может быть усилен накладками 4, которые с двух сторон приклеивают к заготовке и (или) прикрепляют к ней болтами.

Заготовку нагружают растягивающей нагрузкой, распределенной по длине заготовки, при центрифугировании в тяжелой жидкости. Затем при постоянной частоте вращения центрифуги охлаждают заготовку, переводя полимерный материал из высокоэластичного состояния в стеклообразное, фиксируют деформации.

Заготовка с замороженными деформациями может быть использована как компенсирующий элемент линейного компенсатора разности хода лучей.

При центрифугировании в тяжелой жидкости (расплаве сплава Вуда) нагрузка на заготовку возрастает почти в 7 раз. Для предотвращения разрушения заготовки по отверстию целесообразно залить зону крепления заготовки пластифицированным (30-407 дибутилфталата) эпоксидным компаундом, модуль упругости которого ниже модуля упругости материала заготовки, заполимеризовав его до нагружения.

Заготовка осью 5 шарнирно крепится в крепеженом устройстве 6 контейнера 7 со сплавом Вуда 8. Зона крепления замоноличена низкомодульным эпоксидным компаундом 9. В результате давление жидкости не передается на нижний торец заготовки и выталкивающая сила — сила Архимеда — не дейст5 вует на заготовку что предотвращаЭ ет разрушение заготовки по отверстию.

В то же время наличие большого процентного содержания пластификатора в эпоксидном компаунде снижает модуль упругости состава по сравнению с модулем упругости материала заготовки на один-два порядка, поэтому низкомодульный состав не препятствует самоустановке заготовки при нагружении центрифугированием и эффект шарнирного крепления сохраняется.

Для изготовления заготовки компенсирующего элемента может быть использован эпоксидный компаунд следующего состава, мас.ч,:

Эпоксидная смола

ЭД-1 6 100

Изометилтетрагидрофталевый ангидрид 55-60

25 Диметиланилин 0,1-0,2

Дибутилфталат 0,5-1,0

Состав тщательно размешивают при 60-70 С, заливают в плоские формы и полимеризуют при 100-120 С, 30 после чего охлаждают. Из полученных листов вырезают заготовки определенной конфигурации, которые нагружают на центрифуге по указанному способу.

Внедрение предлагаемого способа

35 в практику изготовления компенсирующих элементов позволит улучшить их качество, устранит изгибающие моменты, которые возникают при перекосах установки в случае жесткого крепле40 формула изобретения

1. Способ изготовления компенсирующего элемента линейного компенсатора разности хода лучей, заключающийся в том, что заготовку из оптически чувствительного материала, имеющую рабочую часть и хвостовик, закрепляют хвостовиком на центрифуге, нагружают растягивающей нагрузкой при центрифугировании и фиксируют деформации растяжения в заготовке, переводя полимер из высокоэластичного состояния в стеклообразное путем его охлаждения, о т л и ч аю шийся тем, что, с целью повышения качества компенсирующего элемента за счет устранения паразитных эффектов, заготовку крепят шарнирно.

1380994 фиг. Я

2 Способ по п..1, о т л и ч аю щ и и с тем, что центрифугирование ведут в тяжелой жидкости а

У зону крепления дополнительно заливают пластифицированным полимерным

5 компаундом, модуль упругости которо.

ro ниже модуля упругости материала заготовки линейного компенсатора

7 и полимеризуют его перед нагружением заготовки.

1380994

Я-Я
