Реферат



Изобретение относится к бункерным устройствам и может найти применение в пищевой, химической и других отраслях народного хозяйства. Целью изобретения является повышение надежности в работе. Бункер содержит эластичный корпус 1, с внешней стороны которого расположены валы 2, соединенные с приводом и снабженные кулачками 3, установленными под разными углами один относительно другого. При врашении валов 2 с помощью кулачков 3 осуществляется деформация стенок корпуса бункера. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 65 0 88 64

ВСГтл т

Ц „,13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4070073/28-13 (22) 22.05.86 (46) 15.03.88. Бюл. № 10 (75) Г. Г. Зурабишвили, Г. И. Надарейшвили и 3. В. Тохадзе (53) 621.798.34 (088.8) (56) Авторское свидетельство СССР № 299440, кл. В 65 D 88/64, 1953.

„„SU„„1381037 А1 (54) БУНКЕР ДЛЯ ТРУДНОСЪ|ПУЧЕГО

МАТЕРИАЛА (57) Изобретение относится к бункерным устройствам и может найти применение в пищевой, химической и других отраслях народного хозяйства. Целью изобретения является повышение надежности в работе. Бункер содержит эластичный корпус 1, с внешней стороны которого расположены валы 2, соединенные с приводом и снабженные кулачками 3, установленными под разными углами один относительно другого. При вращении валов 2 с помощью кулачков 3 осуществляется деформация стенок корпуса бункера. 2 ил.

Изобретение относится к бункерным устройствам и может найти применение в пищевой, химической и других отраслях народного хозяйства.

Целью изобретения является повьппение надежности работы.

Выполнение приспособления для воздействия на стенки корпуса из соединенных с приводом валов, расположенных один над другим вокруг корпуса и укрепленных на валу кулачков, и установка кулачков каждого вала под разными углами один относительно другого позволяют предотвратить сводообразование, интенсифицировать истечение материала.

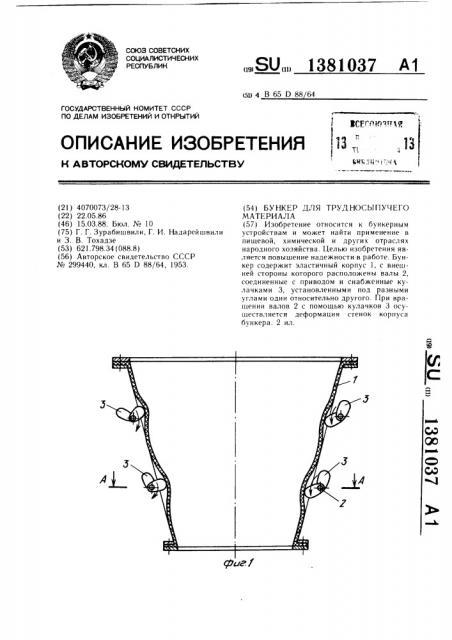

На фиг. 1 дано устройство, общий вид, разрез; на фиг. 2 — сечение А — А на фиг. 1.

Бункер для трудносыпучего материала содержит эластичный корпус 1, с внешней стороны которого размещено приспособление для воздействия на стенки корпуса с приводом, состоящее из приводных валов 2, снабженных кулачками 3, контактирующими с внешней стенкой корпуса 1. Валы 2 расположены один над другим вокруг корпуса, а кулачки 3 каждого вала смонтированы под разными углами один относительно другого.

Устройство работает следующим образом.

Г1ри вращении валов 2 осуществляется деформация стенок корпуса 1, которая обеспечивает выгрузку слежавшегося сырья.

Формула изобретения !

Бункер для трудносыпучего материала, содержащий эластичный корпус и размещенное с внешней стороны приспособление для воздействия на стенки корпуса с приводом, отличающийся тем, что, с целью повышения надежности работы, приспособление для воздействия на стенки корпуса состоит из соединенных с приводом валов, расположенных один над другим вокруг корпуса и укрепленных на валу кулачков, при этом кулач20 ки каждого вала смонтированы под разными углами один относительно другого. (.îñTàBrfTtль О.. 1и
