Глазурь

Глазурь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам легкоплавких глазурей, применяемым для отделки архитектурных сооружений . Целью изобретения является повьшение термостойкости и водостойкости . Для этого глазурь содержит, мас.: SiO 45,72-54,77; , 2,25- 4,0; CaO 2,96-3,6; MgO 0,24-0,3; FejO, 0,48-0,9; 18,60-21,0; K,,0 2,63-4,08; , 17,02-18,3; , 1,05-2,1. Термостойкость глазури составляет 2 цикла, водостойкость 98. 4 табл.

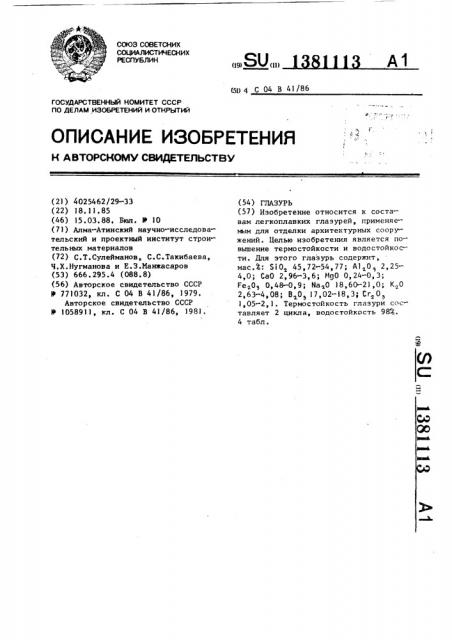

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (5)) 4 (; 04 В 41/86 а

Г:, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4025462/29-33 (22) )8.11.85 (46) 15.03.88. Бюл. )) 10 (71) Алма-Атинский научно-исследовательский и проектный институт строительных материалов (72) С.Т.Сулейманов, С.С.Такибаева, Ч.Х.Нугманова и Е.З.Манжасаров (53) 666.295.4 (088.8) (56) Авторское свидетельство СССР

У 771032, кл. С 04 В 41/86, )979.

Авторское свидетельство СССР

Э 10589)1, кл. С 04 В 41/86, 1981. (54) ГЛАЗуРь (57) Изобретение относится к составам легкоплавких глазурей, применяемым для отделки архитектурных сооружений. Целью изобретения является повышение термостойкости и водостойкости. Для этого глазурь содержит, мас.(: S10 45,72-54,77; A) 0 2,254,0; Са0 2,96-3,6; HgO 0,24-0,3;

Feq0> 0,48-0,9; Na 0 )8,60-21,0; К 0

2 63 4 ° 08 В,Оз 17 02 )8 31 СГОэ

1 05-2, 1. Термостойкость глазури составляет 2 цикла, водостойкость 98: .

4 табл.

К,О

8 0э

Сг Оэ

2,63 - 4,08

17,02 - 18,3

1,05 - 2,1

Таблица 1

1О Компонент

1 2 3

Si0

2,25

4,0

2,9

СаО

2,96

3,6

3,0

20 MAO

0,24

0,27

0,3 йа О

19,02 18,60

21,0.

2,63

К,О

4,08

3,51

0,48

Fe 0

0,9.

0,7 в о

17,52 17,02

18,3

СГ203

1,05

1,71

Таблица 2

Компонент (40

Лениногорс кие хвосты

29,0 27,0

28,5 29,0

30, 70

28,0

Стеклобой

3,6 4,0

3,4

Поташ

17,5

17,2

Оксид бора 17,0

1,5

1,2

0,9

Оксид хрома

2,0

NaC I

20,5

20,0

13811

Изобретение относится к строительным материалам, в частности к легкоплавких глазурям, применяемым для отделки архитертурных сооружений.

Цель изобретения - повьппение термостойкости и нодостойкости.

Изобретение поясняется конкретньгми составами глазурей, приведенными н табл. 1.

Для получения глазури готовят шихту состанон, приведенных в табл. 2.

Химический состан сырья приведен н табл. 3.

Указанные составы обладают свойствами, которые приведены в табл. 4.

Технология изготовления глазури следующая.

Предварительно размалывают стеклобой и лениногорские хвосты н шаровой фарфоровой мельнице до остатка на сите 10000 отв/см 0,3-0,57.. Затем дозируют шихту на электрических весах типа ВЛК-500. Отдозированные компоненты растирают в ступке, тщательно перемешивая,1 после добавляют воду. Полученную сметанообраэную .-лазурную суспензию наносят на изделия кистью или поливом и обжигают при 980 С.

Глазурь после обжига имеет зеленую окраску, ровный зеркально-блестящий поверхностный покров беэ каких-либо дефектов, хорошую сцепляемость с черепком.

Ф о рму л,а и з о б р е т е н и я

Глазурь, включающая S I 0<, A l О

СаО, Иг!О, Ге Оэ Na O, K O, о тл и ч а ю щ а я с я тем, что, с целью повышения термостойкости и водостойкости, она дополнительнс! содержит В О> и Сг 0 при следующем соотношении компонентов, мас.Ж

SI 0 45,72 — 54,77 и и, 2,25 — 4,0

Сай 2,96 — 3,6

Mcg0 0,24 — 0,3

Fe„O> 0,48 — 0,9

1!а О 18,69 — 21,0

Содержание компонентов, мас.X. в составах

45,72 51,37 54,77

Содержание компонентов, мас.7, в составах

1381113

Таблица 3

Содержание оксидов, Х

Сырье

S t 0 Al 0> Са0 Mg0 Fe O> Na 0 K O SO

Хвосты Лениногорского комбината

1,78 0,42 1,68 0,2

8,5 15

0,95 0,43

86,82 6,32

72 1,5

Стеклобой

Таблица 4

Химстойкость

Водостойкость, Ж

Термостойкость цикл

Температура обо жига, С

Микр отвердость, кг/мм

МорозостойСоставы к кисло- к щелокость цикл чам там (H S04) (Na0H) 99,9

640

980 100

980 105

980 100

950 260

98,8

98,7

99,9

655. 2

99,9

655

98,0 98,0

645

Известный

Составитель Т. Никульникова

Редактор Н. Киштулинец Техред Л. Олийнык Корректор М.Шароши

Заказ 1160/25 Тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Б-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
