Изобретение относится к промышленности строительных материалов, а именно к конструкции бандажа печи. Цель изобретения - повьшение надеж /Л ности бандажа и снижение стоимости изготовления. Бандаж содержит секторы и клинья, соединяющие секторы, причем один из клиньев снабжен шипом с болтом и упором. Клинья снабжены вкладышами, контактирующими с клиньями по цилиндрическим поверхностям, а между собой - по плоскости, что позволяет снизить требования к точности обработки плоскостей секторов в частности их взаимной параллельности , не ухудшая качества присоединения -секторов друг к другу. 3 ил.

СОЮЗ СОБЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А2 (Я) 4 F 27 В 7/22

ОПИСАНИЕ ИЗОБРЕТЕНКЯ

H ABTGPCHOMV СВКДЕтеЛьСтВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1186918 (21) 4039682/29-33 (22) 20.03.86 (46),15.03.88. Бюл. М- 10 (75) А.М. Гаман и М.С. Гаман (53) 666.94.041(088.8) (56) Авторское свидетельство СССР

У 1186918, кл. F 27 В 7/22, 1984. (54) БАНДАЖ ВРАЩАЮЩЕЙСЯ ПЕЧИ (57) Изобретение относится к прожпаленности строительных материалов, а именно к конструкции бандажа печи.

Цель изобретения — повышение надежA-Ì ности бандажа и снижение стоимости изготовления. Бандаж содержит секторы и клинья, соединяющие секторы, причем один из клиньев снабжен шипом с болтом и упором. Клинья снабжены вкладышами, контактирующими с клиньями по цилиндрическим поверхностям, а между собой — по плоскости, что позволяет снизить требования к точности обработки плоскостей секторов в частности их взаимной параллельности, не ухудшая качества присоединения секторов друг к другу. 3 ил.!

3813!3

Изобретение относится к промышленности строительных материалов, а именно к конструкции бандажа вращающейся печи, и является дополнительным „

5 к основному по авт. св. И - 1!86918.

Цель изобретения — повышение надежности бандажа и снижение стоимости его изготовления.

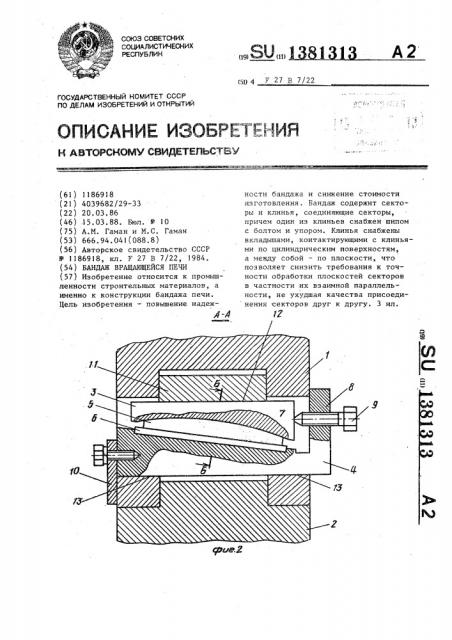

На фиг. 1 показан бандаж, общий вид; на фиг. 2 — разрез А-A на фиг.!; на фиг. 3 — разрез Б-Б на фиг. 2.

Бандаж содержит секторы 1 и 2, соединенные друг с другом через клинья 3 и 4, снабженные вкладышами 5 и 6, контактирующими с клиньями 3 и

4 по цилиндрическим поверхностям со взаимно перекрещивающимися осями, а между собой по плоскости 7. В шип 8 клина 4 ввинчен болт 9, взаимодейст- 20 вующий с клином 3. Клин 4 снабжен упором 10. Сектор 2 снабжен шипом ll, взаимодействующим с пазом в секторе

1 и с клином 3 по плоскости 12. Сектор 1 взаимодействует с клином 4 по 2S плоскости 13. Выполнение клиньев 3 и 4 с вкладышами 5 и 6 позволяет снизить требования к точности обработки плоскостей 12 и 13 в части их взаимной параллельности, не ухудшая 30 качества присоединения секторов 1 и

2 друг к другу.

Бандаж монтируется следующим образом.

Сектор 1 устанавливают на сектор

2 и вставляют клинья 3 и 4. Закрепляют клин 4 упором 10 на. секторе 1 и центрируют последний относительно сектора 2 шипом 8. Болтом 9 сдвигают клин 3 до его контакта с шипом 11.

При этом секторы 1 и 2 плотно скрепляются друг с другом. При непараллельности плоскостей 12 и )3 секторов 1 и 2 вкладыши 5 и 6 поворачива1 ются по цилиндрическим поверхностям клиньев 3 и 4, обеспечивая передачу усилия от клина 3 на клин 4 по плоскости 7 и исключая возможность изгиба бандажа путем устранения изгибающих усилий в шипе 11 при непараллельности плоскостей 12 и 13.

Разборка бандажа производится в обратном порядке.

Формула и з обретения

Бандаж вращающейся печи по авт.св.

Ф 1186918, отличающийся тем, что, с целью повышения надежности бандажа и снижения стоимости изготовления, клинья выполнены с цилиндрическими проточками на клиновых поверхностях, оси которых расположены во взаимно перекрещивающихся плоскостях, и снабжены размещенными в проточках полуцилиндрическими вкладышами, контактирующими с клиньями по цилиндрическим поверхностям, а между собой — по плоскостям.

1381313
