Устройство для отбора проб

Устройство для отбора проб

Иллюстрации

Показать все

Реферат



Изобретение относится к приборам для отбора проб жидких агрессивных продуктов , способных кристаллизоваться, из аппаратов, работающих под давлением и при высокой температуре, и может быть использовано в химической и пищевой промыщленности для контроля за ходом процесса . Целью изобретения является сокращение времени пробоотбора за счет одновременного раздельного отбора твердой и жидкой фаз. Устройство состоит из фильтрующего стакана 10, отсечного клапана 6, съемной заборной камеры 5, корпуса I, установленного в рабочей зоне аппарата. На конце корпуса по резьбе движется отсечной клапан 6, заканчивающийся четырехгранным хвостовиком 7, который сопряжен с четырехгранным отверстием фильтрующего стакана 10. Заборная ка.мера 5 выполнена в виде щайбы, снабжена смотровым окном 12 и выполняет роль штока отсечного клапана и маховика. Такая конструкция пробоотборника позволяет повысить представительность пробы и производит одновременный ра.дельный отбор твердой и жидкой фаз. 1 з.п. ф-лы, 1 ил. УЗ (Я

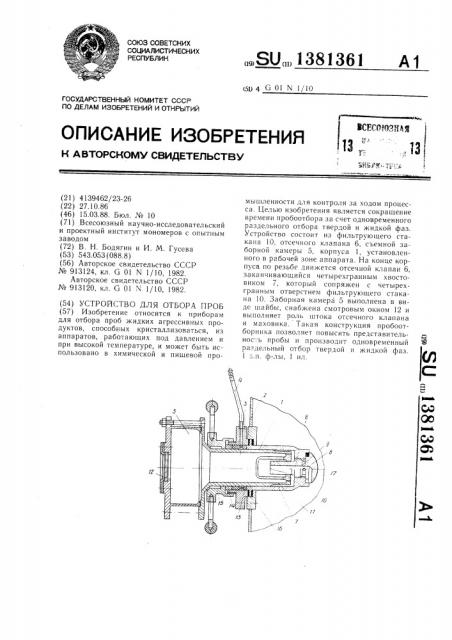

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1381361

А1 (59 4 G 01 N 1/!О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

«N5_#_N т1 . ;;».6 а

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4139462/23-26 (22) 27.10.86 (46) 15.03.88. Бюл. № 10 (71) Всесоюзный научно-исследовательский и проектный институт мономеров с опытным заводом (72) В. Н. Бодягин и И. М. Гусева (53) 543.053(088.8) (56) Авторское свидетельство СССР № 913124, кл, G 01 N 1/10, 1982.

Авторское свидетельство СССР № 913120, кл. G 01 N 1/10, 1982. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ (57) Изобретение относится к приборам для отбора проб жидких агрессивных продуктов, способных кристаллизоваться, из аппаратов, работающих под давлением и при высокой температуре, и может быть использовано B химической и пищевой промышленности для контроля за ходом процесса. Целью изобретения является сокращение времени пробоотбора за счет одновременного раздельного отбора твердой и жидкой фаз.

Устройство состоит из фильтрующего стакана 10, отсечного клапана 6, сьемной заборной камеры 5, корпуса 1, установленного в рабочей зоне аппарата. На конце корпуса по резьбе движется отсечной клапан 6, зака нчивающийся четырехгранным хвостовиком 7, который сопряжен с четырехгранным отверстием фильтрующего стакана 10. Заборная камера 5 выполнена в виде шайбь., снабжена смотровым окном 12 и выполняет роль штока отсечного клапана и маховика. Такая конструкция пробоотборника позволяет повысить представительнос;ь пробы и производит одновременный раздельный отбор твердой и жидкой фаз.

l з.п. ф-лы, 1 ил.

1381361

Формула изобретения

Составитель Л. Нечипоренко

Редактор Е. Копча Техред И. Верес Корректор М. Пожо

Заказ 839/38 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 l 3035, Москва, R — 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1

Изобретение относится к устройствам для отбора проб суспензий продуктов при рабочих условиях с одновременным разделением твердой и жидкой фазы.

Целью изобретения является сокращение времени проб отбора за счет одновре менного раздельного отбора твердой и жидкой фаз.

На чертеже изображено устройство, об: щий вид.

Устройство состоит из корпуса 1, прикрепленного к стенке аппарата 2 фланцем 3 с патрубком 4 для создания вакуума внутри корпуса 1 и съемной заборной камеры

5. На конце корпуса 1 по резьбе движется отсечной клапан 6, заканчивающийся четырехгранным хвостовиком 7. Отсечной клапан 6 имеет каналы 8 и 9 для прохода фильтрата в фильтрующий стакан 10 и съемную заборную камеру 5.

На конце направляющего цилиндра 11 съемной заборной камеры 5 с помощью резьбы закреплен фильтрующий стакан 10, имеющий входное четырехгранное отверстие, внутрь которого входит четырехгранный хвосовик 7 отсечного клапана 6.

Съемная заборная камера 5 снабжена

;смотровым окном 12.

Уплотнение съемной заборной камеры 5 с корпусом пробоотборника осуществляется .через сальниковую набивку 13, грундбуксу

iI4 и нажимную гайку 15. Расточка под саль никовую набивку 13 выполнена во фланце 3.

Места стыковки элементов устройства уп лотнены прокладками 16 и 17. !

Устройство работает следующим образом.

Корпус 1 с отсечным клапаном 6 с по-! мощью фланца 3 крепится горизонтально к стенке аппарата 2 в зоне отбора сус,пензии. Съемная заборная камера 5 с закрепленным на направляющем цилиндре 11 фильтрующим стаканом 10 вставляется внутрь корпуса 1 надвигаясь четырехгранным отверстием фильтрующего стакана 10 на четырехгранный хвостовик 7 отсеченого клапана 6. С помощью HB?KHMHoH гайки 15 и грундбуксы 14 затягивается сальниковая набивка 13, уплотняя направляющий цилиндр 11 сьемной заборной камеры 5. Через патрубок 4 внутри корпуса 1 и съемной заборной камеры 5 создается вакуум, т.е. перепад давлений рабочей среды в аппарате и внутри устройства для отбора проб.

Затем вращением съемной заборной камеры 5 с фильтрующим стаканом 10 передается движение через четырехгранный хвостовик 7, сопряженный с четырехугольным отверстием фильтрующего стакана 10, на отсечной клапан 6, открывая его.

Через каналы 9 и 8 в отсечном клапане 6 суспензия поступает в фильтрующий стакан 10, где и остается твердая фаза, а фильтрат через пористую стенку поступает в съемную заборную камеру 5. Через смотровое окно 12 наблюдается количество отобранной пробы, затем закрываетс я отсечной клапан 6 вращением шайбы съемной заборной камеры 5 с фильтрующим стаканом 10 в противоположную сторону.

После этого вращением нажимной гайки 15 ослабляется уплотнение сальниковой набивки 13, вынимается заполненная пробой съемная заборная камера 5 с фильтрующим стаканом 10, а на их место вставляются пустые, и затягивается нажимная гайка

15. На этом цикл работы заканчивается.

Съемная заборная камера 5 с фильтрующим стаканом 10, заполненные пробой, отправляются на анализ, где вывинчивается фильтрующий стакан 10 и берется раздельный анализ твердой фазы и жидкой, которая находится в полой шайбе съемной заборной камеры 5.

1. Устройство для отбора проб суспензий, cîäåðæàùåå корпус с отсечным клапаном. установленные в корпусе последовательно фильтрующий стакан H съемную заборную камеру, orëèûàþùååñÿ тем, что, с целью сокращения времени пробоотбора за счет одновременного раздельного отбора твердой и жидкой фаз, съемная заборная камера снабжена направляющим цилиндром; установленным в корпусе без зазора с возможностью продольного перемещения, фильтрующий стакан закреплен на входном конце направляющего цилиндра, а отсечной клапан соединен с корпусом на резьбе и выполнен с хвостовиком, размещенным во входном отверстии фильтрующего стакана, и с каналами для подачи суспензии.

2. Устройство по п. 1, отличающееся тем, что съемная заборная камера выполнена в виде полой шайбы, снабжена смотровым окном и служит маховиком.
