Способ акустико-эмиссионного контроля прочности материалов

Способ акустико-эмиссионного контроля прочности материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к области неразрушающего контроля и может быть использовано для контроля прочности материалов по сигналам акустической эмиссии (АЭ). Целью изобретения является повьппение надежности выявления опасных дефектов за счет определения параметров циклического нагружения изделия между двумя статическими нагружениями с учетом зависимости циклической долговечности материала с наиболее опасным для конструкции дефектом. Циклическое нагружение конструкции заданным числом циклов в установленном диапазоне нагрузок может быть выполнено так, что дефект будет выявлен по сигналам АЭ при повторном статическом нагружении, при этом не произойдет подрастание дефекта. 1 ил. с (Л

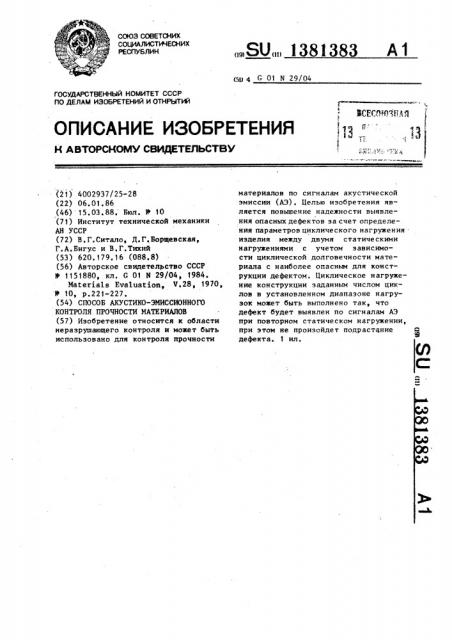

СОЮЗ СОВЕТСКИХ

COLlHAЛИСТИЧЕСНИХ

РЕСПУБЛИК (11 4 С 01 N 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4002937/25-28 (22) 06. 01. 86 (46) 15. 03. 88. Бюл. У 10 (71) Институт технической механики

АН УССР (72) В. Г. Ситало, Д.Г. Борщевская, Г.А.Бигус и В.Г.Тихий (53) 620.179.16 {088.8) (56) Авторское свидетельство СССР

У 1151880, кл. С 01 N 29/04, 1984.

Materials Evaluation, V,28, 1970, 1 10, р,221-227, (54) СПОСОБ АКУСТИКО-ЭМИССИОННОГО

КОНТРОЛЯ ПРОЧНОСТИ МАТЕРИАЛОВ (57) Изобретение относится к области неразрушающего контроля и может быть использовано для контроля прочности

„„SU 1381383 А 1 материалов по сигналам акустической эмиссии (АЭ). Целью изобретения является повышение надежности выявления опасных дефектов за счет определения параметров циклического нагружения изделия между двумя статическими нагружениями с учетом зависимости циклической долговечности материала с наиболее опасным для конструкции дефектом. Циклическое нагружение конструкции заданным числом циклов в установленном диапазоне нагрузок может быть выполнено так, что дефект будет выявлен по сигналам АЭ при повторном статическом нагружении, при этом не произойдет подрастание а дефекта. 1 ил.

1381383

Изобретение относится к неразрушающему контролю и может быть использовано для контроля прочности материалов иэделий по сигналам акус5 тической эмиссии (АЭ).

Целью изобретения является повышение надежности выявления опасных дефектов за счет определения параметров циклического нагружения изделия 10 между двумя статическими нагружениями с учетом зависимости циклической долговечности материала с наиболее опасным для конструкции дефектом, На чертеже изображены кривые цик- 15 лической долговечности материала: с наиболее опасным дефектом (1) и бездефектного (2). . Способ акустико-эмиссионного контроля прочности материалов осуществля- 20 ют следующим образом.

Изделие нагружают статической нагрузкой с постоянной скоростью в упругой области деформации, при этом ре-! гистрируют сигналы АЭ. Затем изделие нагружают циклически при напряжениях б, превышающих предел 6, усталости материала с наиболее опасным для данной конструкции дефектом (но меньше предела G усталости безде фектного материала) . При этом число

4 циклов N определяют по зависимости

1 циклической долговечности материала с наиболее опасным дефектом при напряжении в цикле, равном пределу уста- 35 лости б„ бездефектного материала, Зависимость 2 характеризует циклическую долговечность бездефектного материала. Изделие нагружают статической нагрузкой повторно, одновременно ре- 40 гистрируют сигналы АЭ. Прочностные свойства материала конструкции определяют по сигналам АЭ, зарегистрированным при первом и втором статических напряжениях..Экспериментально установлено, что циклическое нагруч жение конструкции числом циклов N в диапазоне нагрузок (> с (7с G< Moves быть выполнено таким образом, что не ,обнаруженный по сигналам АЭ при первом статическом нагружении дефект проявит себя ло сигналам АЭ при повторном статическом нагружении, при этом не произойдет подрастание дефекта.

Таким образом, предлагаемый способ позволяет повысить надежность контроля - за сче т выявления дефе ктов, не обнаруженных по сигналам АЭ при первом статическом нагружении.

Формула изобретения

Способ акустико-эмиссионного контроля прочности материалов, заключающийся в том, что изделие нагружают статически не менее двух раз, между статическими нагружениями изделие нагружают циклически при напряжении меньше предела усталости беэдефектного материала, а прочность определяют по параметрам акустической эмиссии, зарегистрированным при статических нагружениях, о т л и ч а юшийся тем, что, с целью повышения надежности, циклическое нагружение производят при напряжениях, превышающих предел усталости материала с наиболее опасным дефектом, число циклов. определяют по зависимости циклической долговечности материала с наиболее опасным дефектом при напряжении в цикле ° равном пределу усталости бездефектного материала.

1381383

Составитель К. Хилков

Техред Л.Олийнык

Корректор В.Бутяга

Редактор E.Êîï÷à

Заказ 1180/39 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 ° Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
