Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для записи и длительного хранения значений напряжения аналогового сигнала. Целью изобретения является упрощение аналогового запоминающего устройства Поставленная цель достигается за счет введения коммутатора 7 и генератора 5 линейнонарастающего напряжения В устройстве обеспечивается запоминание аналогового сигнала за один цикл записи по команде , которая может быть подана от ЭВМ, причем для компенсации как положительного , так и отрицательного сигналов рассогласования используется только одна обмотка записи 1 ил (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (S1> 4 С 11 С 27/00

ЗСРГ *",." 1" 1%

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМY СВИДЕТЕЛЬСТВУ ИВЛЕВ - a

М

QO

1Ь

Ю

С0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4041178/24-24 (22) 20.12.85 (46) 15.03.88. Бюл. № 10 (71) Научно-производственное объединение пСоюзцветметавтоматикап (72) Г.В.Федин (53) 681.327.66 (088.8) (56) Авторское свидетельство СССР № 693440, кл. G 11 С 27/00, 1977.

Wa1ton С. et аl.The transfiuxor as

an accurate analog magnetic memory.—

lEEE Trans. on Automatic Control, чо1.AC-14,1969, ¹ 2, р.176-182, (54) АНАЛОГОВОЕ ЗАПОМИНА10ЩЕЕ УСТРОЙСТВО

„SU„, 1381600 А 1 (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для записи и длительного хранения значений напряжения аналогового сигнала. Целью изобретения является упрощение аналогового запоминающего устройства. Поставленная цель достигается за счет введения коммутатора 7 и генератора 5 линейнонарастающего напряжения. В устройстве обеспечивается запоминание аналогового сигнала за один цикл записи по команде, которая может быть подана от

ЭВМ, причем для компенсации как положительного, так и отрицательного сиг" налов рассогласования используется только одна обмотка записи. 1 ил.

138!600

В%%ПИ Заказ 1188/50 Тираж 590 Подписное

Произв.-полигр. пр-тие, r. Ужгород, у:i. Проектная, 4

Изобретение относится к автоматике и контрольно-измерительной технике и может быть использовано для записи и длительного хранения значений напря5 жения аналогового сигнала.

Цель изобретения — упрощение аналогового запоминающего устройства.

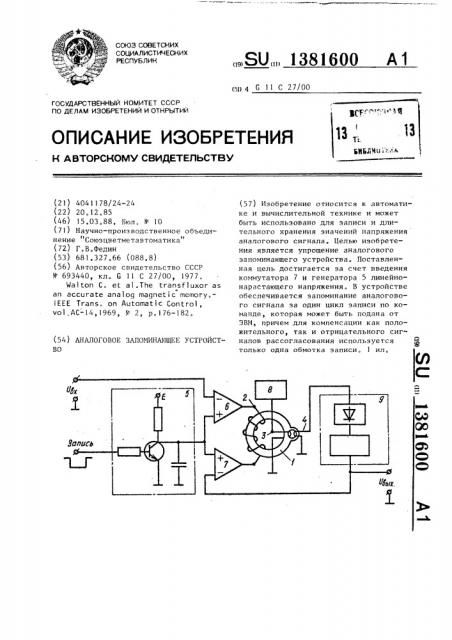

На чертеже приведена функциональная схема устройства. 1О

Устройство содержит ячейку аналоговой памяти на трансфлюксоре 1 с обмотками записи 2, считывания 3 и выходной обмоткой 4, генератор линейно нарастающего напряжения 5, компаратЬры 15

6,7, генератор 8 считывания и усилитель 9 считывания.

Аналоговое запоминающее устройство работает следующим образом.

При наличии на входе разрешения за-20 писи напряжения положительной полярности устройство находится в режиме хранения записанного ранее значения напряжения, величина которого определяется остаточным потоком в магнитопроводе вокруг большого отверстия трансфлюксора 1. Амплитуда тока считывания, протекающего через обмотку 3 от генератора 8 считывания, недостаточна для изменения потока в 30 магнитопроводе вокруг большого отверстия, поэтому считывание является нераэрушающим. Генератор линейно-нарастающего напряжения 5 в режиме хранения находится в исходном состоянии, при котором его выходное напряжение близко нулю. При этом компараторы 6 и 7 находятся в состоянии "0" (устройство предназначено для записи напряжений положительной полярности), 40 и разность выходных напряжений компараторов 6,7, приложенная к обмотке записи 3, также равна нулю. Для перевода в режим записи, на вход разрешения записи устройства подается нулевое напряжение, что вызывает запуск генератора линейнонарастающего напряжения 5. При достижении линейнонарастающим напряжением входного и выходного напряжения устройства компараторы соответственно б и 7 переключаются из состояния логического "0 в состояние "1". При этом к обмотке записи 3 трансфлюксора прикладывается импульс напряжения, длительность и полярность которого определяются разностью входного и выходного напряжений устройства. Тем самым в магнитопровод вокруг большого отверстия трансфлюксора 1 осуществляется запись приращения магнитного потока, компенсирующего имевшееся рассогласование между входным и выходным напряжениями устройства. !

Таким образом, компараторы 6 и 7 в предложенном устройстве вместе с генератором линейно-нарастающего напряжения 5 осуществляют одновременно сравнение двух напряжений и формирование широтно-модулированного импульса напряжения с полярностью, соответствующей знаку разности сравнимых напряжений. При этом аппаратурные затраты в схемах формирователя записи и устройства сравнения известного устройства, больше чем в предложенном устройстве.

Формула изобретения

Аналоговое запоминающее устройство, содержащее ячейку аналоговой памяти на трансфлюксоре, выводы обмотки считывания которого подключены к соответсTBующим выходам генератора считывания, а выводы выходной обмотки — к соответствующим входам усилителя считывания, выход которого является выходом устройства и подключен к ин-. вертирующему входу первого компаратора, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, в него введены второй компаратор и генератор линейно нарастающего напряжения, вход которого является входом разрешения записи устройства, а выход подключен к неинвертирующим входам первого и второго компараторов, выходы которых подключены соответственно к первому и второму выводам обмотки записи трансфлюксора, инвертирующий вход второго компаратора является информационным входом устройства.
