Реферат



Изобретение относится к электротехнике и может быть использовано в коммутационных устройствах. Целью является повышение надежности и улучшение сборки. Опорная пластина 4 выполнена с вертикальной прорезью 5. Рабочая пружина 7 установлена в окне контактной пружины 6 с предварительным подкатием. Подвижньш контакт контактной пружины 6 мгновенно перебрасывается с неподвижного контакта 2 на неподвижный контакт 3. 1 з.п. ф-лы, 2 ил,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Н 01 Н 13/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2967443/24-07 (22) 30.07.80 (46) 15.03.88. Бюл, У 10 (71) Специальное конструкторское бюро при Беловском заводе "Кузбассрадио" (72) Е.И.Ботов и С.Г.Сон (53) 621.316(088.8) (56) Авторское свидетельство СССР

Ф 796939, кл. H 01 Н 13/26, 1979.

Авторское свидетельство СССР

Ф 599048, кл. Н 01 Н 13/26, 1976.

Авторское свидетельство СССР

N - 758296, кл. Н 01 Н 13/26, 1978.

„„SU,» 1381615 А1 (54) МИКРОПЕРЕКЛ10ЧАТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано в коммутационных устройствах. Целью является повышение надежности и улучшение сборки. Опорная пластина 4 выполнена с вертикальной прорезью 5.

Рабочая пружина 7 установлена в окне контактной пружины 6 с предварительным поджатием. Подвижный контакт контактной пружины 6 мгновенно перебрасывается с неподвижного контакта 2 на неподвижный контакт 3. 1 э.п. ф-лы, 2 ил.

1381615 перебросится с неподвижного контакта

2 на неподвижный контакт 3.

При снятии внешнего усилия все элементы конструкции возвращаются в исходное положение.

Составитель Н.Петракова

ТехРед Л. Олийнык Корректор Л, Пилипенко

Редактор M.Òîâòèí

Заказ 1188/50 Тираж 746 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 „ Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике, а более конкретно — к коммутационным аппаратам.

Цель изобретения — повышение надежности микропереключателя, улучшение сборки.

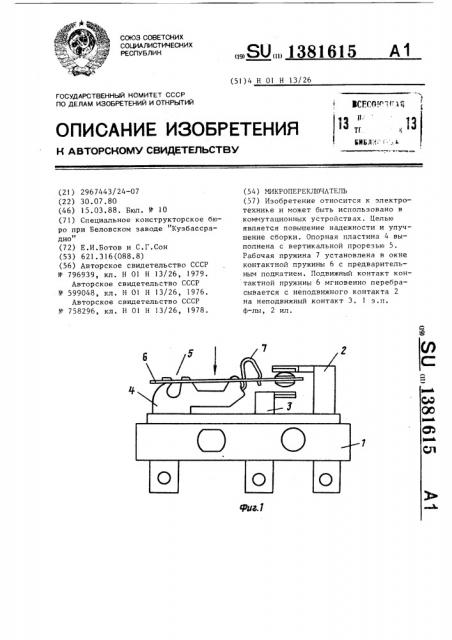

На фиг,1 изображен контактный узел микропереключателя; на фиг.2— опорная пластина с вертикальной про- Ið резью.

Микропереключатель состоит из корпуса 1, неподвижных контактов 2 и 3, опорной пластины 4 с вертикальной прорезью 5, контактной пружины 6, рабочей пружины 7, установленной в окне контактной пружины 6 с предварительным поджатием.

Устройство работает следующим образом.

При воздействии на контактную пружину 6 приводным элементом она прогибается. В тот момент, когда контактная пружина 6 пройдет точку опоры рабочей пружины 7 на опорной плас- 25 тине 4, подвижный контакт мгновенно

Формула изобретения

I . Микропереключатель, содержащий диэлектрический корпус, опорную пластину, неподвижные контакты, установленные в корпусе„ рабочую пружину, контактную пружину с пазом, установленные на опорной пластине, о т л ич а ю шийся тем, что, с целью повышения надежности и улучшения сборки, опорная пластина выполнена с вертикальной прорезью со стороны контактной пружины, предназначенной для взаимодействия с подпружиненным толкателем.

2. Микропереключатель по п.1 о т" л и ч а ю шийся тем, что прорезь опорной пластины выполнена в форме фигуры, сужающейся в сторону контактной пружины.
