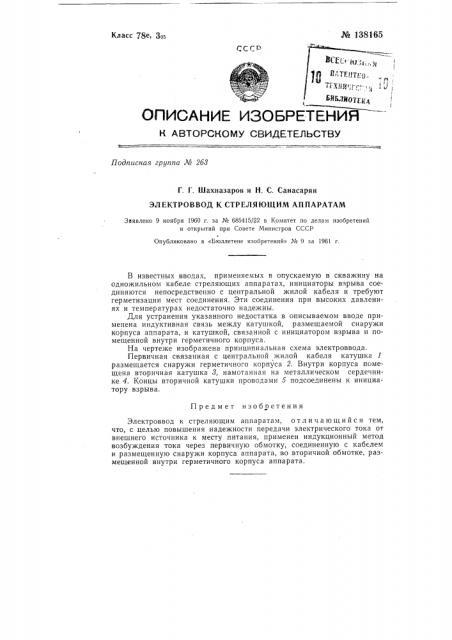

Мо 138165

Класс 78е Зов

ССС>

ОПИСАНИК ИЗОВРЕТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 268

Г. Г. Шахназаров и Н. С. Санасарян

ЭЛЕКТРОВВОД К СТРЕЛЯЮЩИМ АППАРАТАМ

Заявлено 9 ноября 1960 г. за № 685415/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1961 г.

Предмет изобоетения

Электроввод к стреляющим аппаратам, о т л и ч, а ю шийся тем, что, с целью повышения надежности передачи электрического тока от внешнего источника к месту питания, применен индукционный метод возбуждения тока через первичную обмотку, соединенную с кабелем и размещенную снаружи корпуса аппарата, во вторичной обмотке, размещенной внутри герметичного корпуса аппарата.

В известных вводах, применяемых в опускаемую в скважину на одножильном кабеле стреляющих аппаратах, инициаторы взрыва соединяются непосредственно с центральной жилой кабеля и требуют герметизации мест соединения. Эти соединения при высоких давлениях и температурах недостаточно надежны.

Для устранения указанного недостатка в описываемом вводе применена индуктивная связь между катушкой, размещаемой снаружи корпуса аппарата, и катушкой, связанной с инициатором взрыва и помещенной внутри герметичного корпуса.

На чертеже изображена принципиальная схема электроввода.

Первичная связанная с центральной жилой кабеля катушка 1 размещается снаружи герметичного корпуса 2. Внутри корпуса помещена вторичная катушка 8, намотанная на металлическом сердечнике 4. Концы вторичной катушки проводами 5 подсоединены к инициатору взрыва. № 1381б5
