Устройство для намотки статоров электрических машин

Устройство для намотки статоров электрических машин

Иллюстрации

Показать все

Реферат



Изобретение относится к техиологическому оборудованию для изготовления электрических машин, является развитием технического решения по авт. св. № 1239792 и может быть использовано в электромашиностроении . Целью изобретения является улучшение качества за счет ликвидации заброса провода на формообразующие элементы внешнего ряда при укладке двухъярусной обмотки. Устройство снабжено обоймами 14 со сквозными пазами 15. Внутренний диаметр каждой обоймы равен диаметру формообразующих элементов 9 внешнего ряда. Обойма 14 установлена концентрично втулке 11, а пазы 15 обоймы расположены над пазами 12 втулки. Между обоймой и втулкой имеется зазор 13 для размещения провода. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Н 02 К 15 085

g Q f cg ° . 1

r 3

Ti г 1 г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

tpu8 . 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1239792 (21) 4000804/24-07 (22) 03.01.86 (46) 15.03.88. Бюл. № 10 (72) А. И. Григорьев, А. И. Терешин и В. А. Нечипуренко (53) 621.318.44 (088.8) (56) Авторское свидетельство СССР № 1239792, кл. Н 02 К 15/085, 1984. (54) УСТРОЙСТВО ДЛЯ НАМОТКИ СТАТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН (57) Изобретение относится к технологическому оборудованию для изготовления электрических машин, является развитием

„„SU 1381661 A 2 технического решения по авт. св. № 1239792 и может быть использовано в электромашиностроении. Целью изобретения является улучшение качества за счет ликвидации заброса провода на формообразующие элементы внешнего ряда при укладке двухъярусной обмотки. Устройство снабжено обоймами 14 со сквозными пазами 15.

Внутренний диаметр каждой обоймы равен диа метру формообразующих элементов 9 внешнего ряда. Обойма 14 установлена концентрично втулке 11, а пазы 15 обоймы расположены над пазами 12 втулки. Между обоймой и втулкой имеется зазор 13 для размещения провода. 2 ил.

1381661

10

30

Формула изобретения

Изобретение относится к технологическому оборудованию для изготовления электрических машин и может быть использовано в электромашиностроении.

Целью изобретения является улучшение качества за счет ликвидации заброса провода на формообразующие элементы внешнего ряда при укладке двухъярусной обмотки.

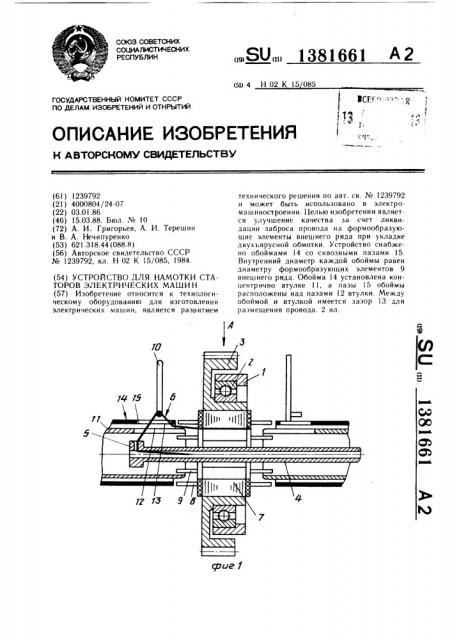

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 вид по стрелке А на фиг. l.

Устройство содержит корпус 1, в котором на подшипнике 2 установлен механизм 3 установки статора, кинематически связанный с механизмом поворота на шаг намотки (не показан) . Соосно механизму установки статора расположен проводоводитель 4 с фильерами 5 для прохождения провода 6. Статор 7 с формообразующей оснасткой, содержащей формообразующие элементы 8 внешнего яруса и 9 внутреннего яруса, закреплен в обойме механизма 3. Отклоняющие элементы 10, предназначенные для отвода провода 6 ко дну пазов статора 7, расположены по обе стороны механизма 3. Формообразующие элементы внутреннего яруса 9 охвачены втулками 11, снабженными пазами 12 для прохождения отклоняющих элементов 10, Втулки 11, предназначенные для укладки провода 6 на формообразующие элементы

9, охвачены с зазором 13, необходимым для размещения провода цилиндрическими обоймами 14. Обоймы 14 снабжены сквознымн пазами 15, расположенными над пазами 12 втулок 11 и достаточными для прохождения отклоняющих элементов 10.

Устройство работает следующим образом.

Г!роводоводитель 4 (фиг. ), совершая возвратно-поступательное движение, проводит фильеры 5 сквозь расточку статора 7, при этом провод 6 заходит в пазы статора 7. После достижения проводителем

4 крайнего положения в его движении наступает пауза, в течение которой осуществляются следующие операции. Отклоняющий элемент 10 смещается радиально по направленик> к проводоводителю 4, проходя при этом через паз 15 обоймы 14 и через паз 12 втулки 11, захватывает провод 6, после чего радиально смещается по направлению от проводоводителя 4, проводя провод 6 сквозь паз 12 втулки 1 и паз 15 обоймы 14. После этого производится поворот статора 7 с формообразующей оснасткой 8 и 9 на шаг намотки, .провод 6 размещается в зазоре 13 и ложится на наружную поверхность втулки 11 (фиг. 2).

Далее происходит обратное смещение проводоводителя 4 сквозь расточку статора

7, провод 6 сбрасывается с втулки 11 на формообразующие элементы 9. Обойма 14 отклоняет провод, препятствуя забросу его на формообразующие элементы 8 наружного яруса. С другой стороны статора укладка провода происходит аналогично.

Использование данного устройства позволяет обеспечить упорядоченную укладку обмотки по внутреннему уровню формообразующих элементов без заброса провода на внешний уровень, что позволяет уменьшить размеры лобовых частей наматываемых статоров, улучшить качество намотки. Это дает возможность сократить габариты элекрических машин и расход обмоточного провода, что создает экономию материала при изготовлении электрических машин.

Устройство для намотки статоров электрических машин по авт. св. № 1239792, отличающееся тем, что, с целью улучшения качества, путем ликвидации заброса провода на формообразующие элементы внеш него ряда при укладке двухъярусной обмотки, оно снабжено обоймами со сквозными пазами н наружным диаметром, равным диаметру формообразующих элементов внешнего ряда, каждая из которых установлена концентрично втулке с образованием зазора для размещения провода, при этом пазы обоймы расположены над пазами втулки.
