Реферат



Изобретение относится к импульсной технике и может быть использовано для формирования интервалов времени в аппаратуре автоматики, телемеханики и т.д. Целью изобретения является расширение диапазона формируемых интервалов времени в сторону малых времен и повышение надежности. Устройство содержит триггер 1, логический элемент НЕ 2, времязадающие конденсаторы 3 и 4, диоды 5 и 6, Надежность функционирования устройства повышается за счет увеличения скорости переключения микросхемы, входным вытекающим током которой заряжается времязадакмций конденсатор, а также за счет исключения состояния, при котором времязадающие конденсаторы заряжаются одновременно. В устройство дополнительно введены резисторы 8 и 9 .и логический повторитель 7, 1 ил. с сл

СОЮЗ СОВЕТСКИХ

СО(4ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) 1 А1 (51)4 H 03 К 3/281

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ИУЛЬТИВИБРАТОР

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3867260/24-21 (22) 14.03.85 (46) 15.03.88. Бюл. Ф 10 (72) В.П.Бакалинский, В.Д.Бичуков и А.Г.Хлонь (53) 621 ° 373.44 (088.8) (56) Авторское свидетельство СССР

В 1019592, кл. Н 03 К 3/281, 06.01.82.

Авторское свидетельство СССР

В 892668, кл. Н 03 К 3/281, 04.04.80. (57) Изобретение относится к импульсной технике и может быть использовано для формирования интервалов времени в аппаратуре автоматики, телемеханики и т.д. Целью изобретения является расширение диапазона формируемых интервалов времени в сторону малых времен и повышение надежности. Устройство содержит триггер 1, логический элемент НЕ 2, времязадающие конденсаторы 3 и 4, диоды 5 и 6, Надежность функционирования устройства повышается за счет увеличения скорости переключения микросхемы, входным вытекающим током которой заряжается времяэадающий конденсатор, а также за счет исключения состояния, при котором времяэадающие конденсаторы заряжаются одновременно. В устройство дополнительно введены резисторы

8 и 9 и логический повторитель 7, 1 ил.

1381691

Устройство относится к области импульсной техники и может использоваться для формиронания интерналон времени в аппаратуре автоматики, телемеханики и т.д.

Целью изобретения является расширение диапазона формируемых интервалов времени в сторону малых времен и повьш ение надежности.

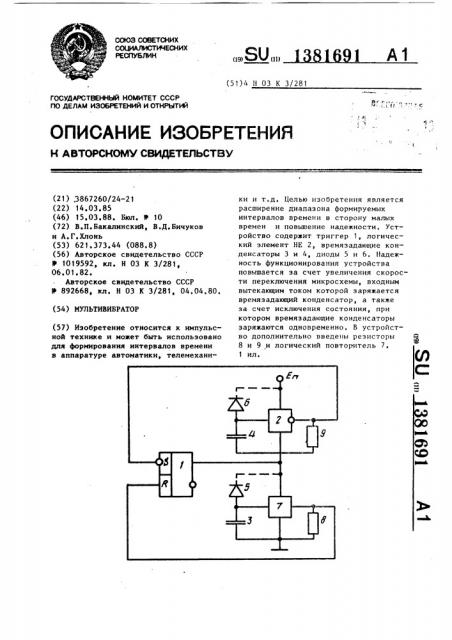

На чертеже изображена электрическая схема устройства.

Устройстно содержит триггер 1, логический элемент НЕ 2, первой 3 и второй 4 нремяэацающне конденсаторы, первый 5 и второй 6 диоды и логический повторитель 7, вывод питания которого и общий вывод логического элемента НЕ 2 объединены и подключены к выходу триггера 1, к одному из входов которого подключен выход логического повторителя 7, вход и выход которого соединены с его общим вынодом через первые времязадающий конденсатор 3 и резистор 8 соответственно. К другому входу триггера 1 подключен выход логического элемента НЕ 2, вход и выход которого соединены с его общим выводом через вторые времязадающий конденсатор 4 и резистор 9 соответственно, причем первый 5 и второй 6 диоды подключены между выводом питания и входом логического элемента НЕ 2 и логического повторителя 7 соответственно.

Диоды 5 и 6 конструктивно могут быть выполнены внутри микросхемы, например 564 серии. Последовательно с диодами 5 и 6 могут быть включены резисторы, ограничивающие разрядный ток конденсаторов 3 и 4.

Устройство работает следующим образом.

Предположим, что после включения напряжения питания на прямом выходе триггера 1 установлен "0" (V ), Логический повторитель 7 окажется включенным под напряжение V = О, т.е. практически будет обесточен, его входной вытекающий ток будет отсутствовать, нремязадающий конденсатор 3 будет разряжен и эашунтирован диодом 6.

Логический элемент НЕ 2 окажется включенным под напряжение (Е -Ч ) Е, диод 6 закроется. Так как в момент включения напряжения питания времязадающий конденсатор 4 разряжен, на выходе элемента НЕ 2 установится "1", а конденсатор 4 начнет заряжаться вхоцным вытекающим током элемента

НЕ 2, Когда напряжение на конденсаторе 4 достигнет порога переключения

V элемента НЕ 2, на его выходе установится "0", который переключит триггер 1 в единичное состояние. На прямом выходе триггера 1 установится

"i" (Ч,), логический элемент НЕ 2 окажется включенным под напряжение (Š— V ) = e. практически обес1 точен, его входной вытекающий ток будет отсутствовать и времязадающий конденсатор 4 начнет разряжаться через открывшийся диод 6. Благодаря резистору 9 на выходе элемента HE 2 установится "1" независимо от значения его входного сигнала.

С момента переключения триггера

1 и единичное состояние логический повторитель 7 окажется включенным

1 под напряжение Ч =Е, диод 5 закроется, времязадающий конденсатор 3 начнет заряжаться нходным вытекающим о током Iz логического повторителя 7, на выходе которого установлен "0 .

Когда напряжение конденсатора 3 достигнет порога переключения Ч„, логического повторителя 7, на его выходе установится "1", которая переключит триггер в нулевое состояние. На прямом выходе триггера 1 устанонится

"0", логический повторитель 7 окажется включенным под напряжение Ч его входной вытекающий ток будет отсутствовать, времяэадающий конденсатор 3 начнет разряжаться через открывшийся диод 5. Благодаря резистору 8 на выходе логического повторителя 7 установится "0" независимо от значения его входного сигнала.

Далее процессы будут повторяться периодически, и величина периода следования импульсов Т мультивибратора определится из выражения:

Vnz Члт

Т=С + С

P Io

Z э и

Iq

Надежность функционирования устройства повышается эа счет увеличения скорости переключения микросхемы, входным вытекающим током которой заряжается времязадающий конденсатор, а также эа счет исключения состояния, когда времязадающие конденсаторы заряжаются одновременно. В предлагаемом устройстве один и тот же управ1381691

Формула изобретения

Мультивибратор, содержащий триггер, логический элемент НЕ, первый и второй времязадающие конденсаторы и диоды, отличающийся тем, что, с целью расширения диапазона формируемых интервалов времени в сторону малых времен и повышения надежности, в него введены первый и второй резисторы и логический повСоставитель Г.Крапива

Редактор О.Спесивых Техред M.Õîäàíè÷

Корректор М.Максимишинец

Заказ 1193/54 Тираж 928 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 ляющий сигнал используется как для отключения однрго, так и для подклю-.чения другого времяэадающего конденсатора и состояние когда времяэаВ Ф

5 дающие конденсаторы подключены одновременно, исключается. торитель, вывод питания которого н общий вывод логического элемента

НЕ объединены и подключены к выходу триггера, к одному из входов которого подключен выход логического повторителя, вход H выход которого соединены в общим выводом через первые времязадающий конденсатор и резистор соответственно, к другому входу триггера подключен выход логического элемента НЕ, вход и выход которого соединены с его общим выводом через вторые времязадающий конденсатор и резистор соответственно, причем первый и второй диоды подключены между выводом питания и входом логического элемента НЕ и логичес- " кого повторителя соответственно.
