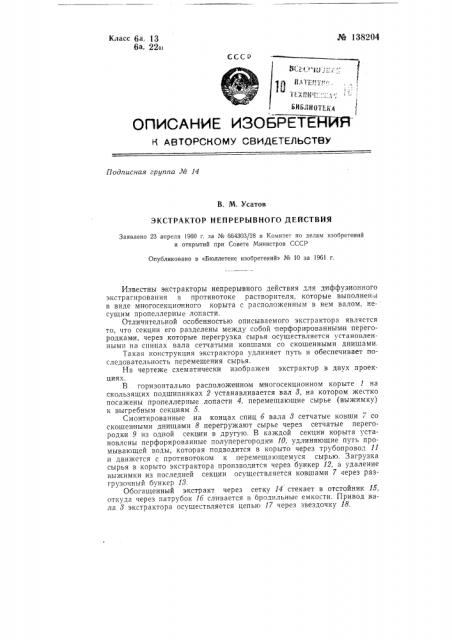

Класс 6а, 13 ба, 22oi № 138204 ссср
1!1-11) 1Е 1
Б11 ЛИОТИ;й
ОписАние изОБРетеиия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 14
В, М. Усатов
ЭКСТРАКТОР НЕПРЕРЫВНОГО ДЕЙСТВИЯ
Заявлено 23 апреля 1960 г. за № 664303/28 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 1О за 1961 г.
Известны экстракторы непрерывного действия для диффузионного экстрагирования в противотоке растворителя, которые выполнен -1 в виде многосекционного корыта с расположенным в нем валом. несущим пропеллерные лопасти.
Отличительной особенностью описываемого экстрактора является то, что секции его разделены между собой перфорированными перегородками, через которые перегрузка сырья осуществляется установленными на спицах вала сетчатыми ковшами со скошенными днищами.
Такая конструкция экстрактора удлиняет путь и обеспечивает последовательность перемещения сырья.
На чертеже схематически изображен экстрактор в двух проекциях.
В горизонтально расположенном многосекционном корыте 1 на скользящих подшипниках 2 устанавливается вал 8, на котором жестко посажены пропеллерные лопасти 4, перемещающие сырье (выжимку) к выгребным секциям 5.
Смонтированные .на концах спиц б вала 3 сетчатые ковши 7 со скошенными днищами 8 перегружают сырье через сетчатые перегородки 9 из одной секции в другую. В каждой секции корыта установлены перфорированные полуперегородки 10, удлиняющие путь промывающей воды, которая подводится в корыто через трубопровод 11 и движется с противотоком к перемещающемуся сырью. Загрузка сырья в корыто экстрактора производится через бункер 12, а удаление выжимки из последней секции осуществляется ковшами 7 через разгрузочный бункер 18.
Обогащенный экстракт через сетку 14 стекает в отстойник 15, откуда через патрубок 1б сливается в бродильные емкости. Привод вала 8 экстрактора осуществляется цепью 17 через звездочку 18. № 138204
Предмет изобретения
Экстрактор непрерывного действия для экстрагирования в противотоке растворимых веществ из растительного сырья, например сахара и кислоты из виноградной выжиМки, состоящий из горизонтального секционного корыта и продольно размещенного в нем вала с пропеллерными лопастями для перемешивания и продвижения сырья в секциях, отличающийся тем, что, с целью удлинения пути и последовательности перемещения сырья, секции корыта имеют неполные перфорированные перегородки, а для переброски сырья из одной секции в другую применены сетчатые ковши со скошенными днищами, монтированные на радиальных спицах на валу.
