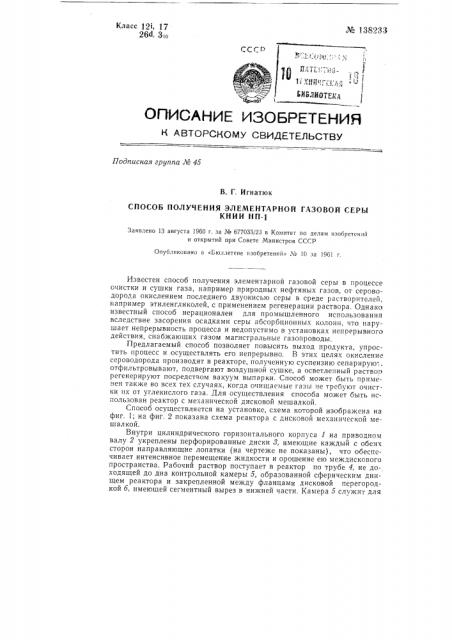

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 45

В. Г. Игнатюк

СПОСОБ ПОЛУЧЕНИЯ ЭЛЕМЕНТАРНОЙ ГАЗОВОЙ СЕРЫ

КНИИ НП-1

Заявлено 13 августа 1960 г. за № 677033/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Ьюллетене изобретений» № 10 за 1961 г.

Известен способ получения элементарной газовой серы в процессе очистки и сушки газа, например природных нефтяных газов, от сероводорода окислением последнего двуокисью серы в среде растворителей, например этиленгликолей, с применением регенерации раствора. Однако известный способ нерационален для промышленного использования вследствие засорения осадками серы абсорбционных колонн, что нарушает непрерывность процесса и недопустимо в установках непрерывного действия, снабжающих газом магистральные газопроводы.

Предлагаемый способ позволяет повысить выход продукта, упростить процесс и осуществлять его непрерывно. В этих целях окисление сероводорода производят в реакторе, полученную суспензию сепарирую-:. отфильтровывают, подвергают воздушной сушке, а осветленный раствор регенерируют посредством вакуум выпарки. Способ может быть применен также во всех тех случаях, когда очищаемые газы не требуют очистки их от углекислого газа. Для осуществления способа может быть использован реактор с механической дисковой мешалкой.

Способ осуществляется на установке, схема которой изображена на фиг. 1; на фиг. 2 показана схема реактора с дисковой механической мешалкой.

Внутри цилиндрического горизонтального корпуса 1 на приводном валу 2 укреплены перфорированные диски 8, имеющие каждый с обеих сторон направляющие лопатки (на чертеже не показаны), что обеспечивает интенсивное перемещение жидкости и орошение ею междискового пространства. Рабочий раствор поступает в реактор по трубе 4, не доходящей до дна контрольной камеры 5, образованной сферическим днищем реактора и закрепленной между фланцами дисковой перегородкой б, имеющей сегментный вырез в нижней части. Камера 5 служит для № 138233 наблюдения за уровнем жидкости в аппарате через водомерное стекло, а для предотвращения переполнения реактора жидкостью снабжена автоматическим регулятором уровня. Постоянный уровень жидкости в реакторе поддерживается за счет дисковой переливной перегородки 7, образующей сливную камеру 8, из которой готовая суспензия выводится из реактора. Патрубок 9 служит для входа газа, патрубок 10 — для его выхода. Движение газа и рабочего раствора в реакторе — противоточное.

Подлежащий очистке влажный газ подается под давлением в первый из двух горизонтальных реакторов 11, 12 (см. фиг. 1) с механической дисковой мешалкой, где смешивается с рабочим раствором (ди- или триэтиленгликолем), содержащим расчетное количество растворенной B нем окиси серы. В реакторе протекает процесс окисления газообразного сероводорода до свободной серы в жидкой среде и при перемешивании обеспечивается поддержание выпадающих частиц серы во взвешенном состоянии с образованием суспензии серы.

Газовый поток загрязняется в реакторе 12 незначительным количеством избыточной двуокиси серы. Очистка газа от примеси двуокиси серы осуществляется в третьем реакторе 18, в который газовый поток поступает после отделения в циклонном аппарате 14 от капель и тумана рабочего раствора, вынесенных из реактора 12, отсепарированный раствор возвращается в реактор 12, а газовый поток в реакторе И очищается от двуокиси серы регенерированным, не содержащим двуокиси серы гликолем и после отделения от капель раствора в циклонном аппарате 15 направляется в магистральный газопровод.

Суспензия серы непрерывно выводится из реактора 11 через редуктор, понижающий давление, и направляется в отстойник-сепаратор 1б, в котором обогащенная декантацией суспензия собирается в нижней части отстойника-сепаратора и затем направляется в камерные автоматические фильтрпрессы 17 закрытого типа, а осветленный рабочий раствор через штуцер и редуктор подается из верхней части отстойника-сепаратора на регенерацию в однокорпусную вакуум-выпарную установку. Регенерированный растворитель собирается в уравнительной емкости 18, из которой насосом 19 подается в реактор 18. Фильтрат после выхода из камерных фильтров присоединяется к рабочему раствору, выходящему из отстойника-сепаратора 16 и направляется на регенерацию, а отфильтрованная сера передается на склад. Насыщение гликоля двуокисью серы производится в реакторе 20, аналогичном реакторам 11, 12; необходимая для этой цели двуокись серы получается сжиганием в котлеутилизаторе 21 части серы, получаемой на установке; воздух в котелутилизатор для сжигания серы подается воздуходувкой 22. Продукты горения охлаждаются в холодильнике 28 водой до температуры 18 — 20 и направляются в реактор 20. Готовый рабочий раствор (гликоль с рассчитанным количеством растворенного в нем сернистого газа) самотеком отводится из реактора в промежуточную сборную емкость 24, откуда насосом нагнетается в реактор 12, а отбросные газы направляются на свечу по трубопроводу 25.

Описанная установка рассчитана на получение отфильтрованной элементарной серы, которая после воздушной сушки представляет собою готовый товарный продукт, в виде мелкокристаллического порошка оранжево-желтого цвета.

Предмет изобретения

Способ получения элементарной газовой серы (КНИИ НП-1) в процессе очистки и сушки, например природных нефтяных газов, от серо№ 138233 водорода путем окисления последнего двуокисью серы в среде растворителей, например этиленгликолей, с применением регенерации раствора, о тл и ч а ю щий с я тем, что, с целью повышения выхода продукта, упрощения процесса и осуществления его непрерывно, окисление сероводорода производят в горизонтальном реакторе; с механической дисковой мешалкой, полученную при этом суспензию серы сепарируют, отфильтровывают и подвергают воздушной сушке, а осветленный раствор регенерируют путем вакуум-выпарки.

pacmuop n

Раоонаа

Ф ( ((( — l

Фаг.!

%го-реФиг. 2
