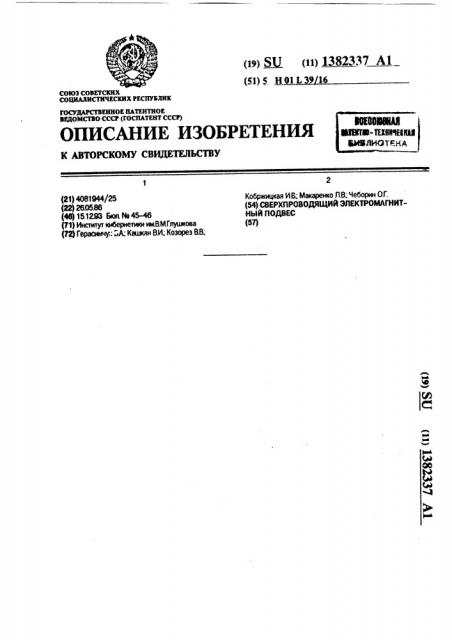

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

СОЮЗ COSEFCKHX

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4081944/25 (22) 26.0536 (46) 15.1293 Бка Ne 45-46 (71) Институт кибернетики им В.МГпушкова (72) Герасиичу; À; Кашкам В.И„Козореэ ВВ. (в)Я (и) 1382337 А1 (51) 5 H01L 16

Кобржицкая ИВ; Макаренко fl.В„. Чеборин О.Г. (54) СВЕРХПРОВОДЯЩИИ ЭЛЕКТРОМАГНИТНЫЙ ПОДВЕС (57) 1382337

Изобретение относится к области энер гетики, сверхпроводникового приборостроения и другим отраслям науки и техники и может быть использовано в сверхпроводящих устройствах для подвеса подвижных элементов с повышенной радиальной жесткбстью.

Целью изобретения является повышение радиальной жесткости подвеса.

Схема предлагаемого подвеса изображена на чертвке.

Сверхпроводящий электромагнитный подвес содержит согласно включенные короткоэамкнутые сверхпроводниковые катушки 1 и 2, подвижный элемент 3 из сверхпроводникового материала в виде кольца, установленного соосно между катушками 1 и 2, сверхпроводящие выключатели 4-6. короткоэамкнутые, например. прямоугольной формы, сверхпроводниковые контуры 7 и 8, расположенные на подвижном элементе 3 таким образом, что плоскости контуров 7 и 8 перпендикулярны плоскости кольца подвижного элемента 3 и пересекаются по прямой, совпадающей с осью подвеса.

Сверхпроводящий электромагнитный подвес работает следующим образом.

В катушках 1 и 2 наводится незатухающий постоянный ток. При этом арретированный подвижный элемент 3 с контурами

6 и 7 находится между катушками (арретир на чертеже условно не показан).

СВЕРХПРОВОДЯЩИЙ ЭЛЕКТРОМАГНИТНЫЙ ПОДВЕС, содержащий подвижный элемент в виде контура из сверхпроводникового материала, расположенного соосно между согласно включенными катушками, и сверхпроводящие 45

Формула изобретения

30 . 35

8 арретированном положении временно нарушают сверхпроводящее состояние подвижного элемента 3 контуров 7 и 8 с помощью сверхпроводящих выключателей.

Для восстановления сверхпроводящего состояния подвижного элемента 3 и контуров

7 и 8 сверхпроводящие выключатели отключают, затем осуществляют разарретирование. Подвижный элемент 3 под действием силы тяжести опускается вниз и зависает в устойчивом состоянии между катушками 1 и

2. Поскольку сверхпроводящее состояние контуров 7 и 8, плоскости которых перпендикулярны плоскости катушек t и 2, возникло после запитки катушек 1 и 2, то потокосцепление между контурами 1, 2 и контурами 7. 8 равно нулю.

При возникновении радиальных перемещений потокосцепление контуров 7 и 8 с контурами 1 и 2 изменяется. Однако в соответствии с законом электромагнитной индукции в контурах 7 и 8 будет индуцироваться ток, который вызывает магнитное поле, противоположно направленное полю контуров 1 и 2, и препятствует изменению потокосцеплений контуров 7 и

8. На контуры 7 и 8 действует механическая сила, которая возвращает подвижный элемент 3 в исходное положение, увеличивая тем самым радиальную жесткость подвеса. (56) Авторское свидетельство СССР

Q 854102, кл. F 16 С 32/04. 1981.

Авторское свидетельство СССР

N. 641833, кл. Н 01 1. 39/16. выключатели, отличающийся тем, что, с целью увеличения радиальной жесткости, на подвижном элементе установлены до-. полнительные сверхпроводниковые короткоэамкнутые контуры, плоскости которых перпендикулярны плоскости контура подвижного элемента и пересекаются по прямой, совпадающей с осью подвеса.

1382337

Составитель А. Ваганов

Техред М.Моргентал

Редактор

Корректор М. Керецман

Заказ 3351

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент" ° г. Ужгород, yn,ÃàlàðèHà, 101
