Укрытие для длительного хранения плодоовощной продукции

Укрытие для длительного хранения плодоовощной продукции

Иллюстрации

Показать все

Реферат



Изобретение относится к хранению сельскохозяйственных продуктов в модифицированной газовой среде. Целью изобретения является сокращение времени погрузочно-разгрузочных работ . Укрытие выполнено из эластичного материала 1 с встроенной газоселективной мембраной 2, имеет отверстия в нижней части, по периметру которых закреплены эластичные рукава 4 для вил автопогрузчика. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1382436 А1 (дц g А 01 F 25/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И.ОТКРЫТИЙ ф(а.-.ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 13 (21) 4038696/30-13 (22) 21. 03. 86 (46) 23.03.88. Бюл. N 11 (75) Г.Г. Зурабишвили, Г.И. швили, Л.Л. Кульшина и З.В. (53) 664.036(088.8) НадарейТохадзе

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) УКРЫТИЕ ДЛЯ ДЛИТЕЛЬНОГО ХРАНЕНИЯ

ПЛОДООВОЩНОЙ ПРОДУКЦИИ (57) Изобретение относится к хранению сельскохозяйственных продуктов в модифицированной газовой среде.

Целью изобретения является сокращение времени погрузочно-разгрузочных работ. Укрытие выполнено Н9 эластичного материала 1 с встроенной газоселективной мембраной 2, имеет отверстия в нижней части, по периметру которых закреплены эластичные рукава 4 для вил автопогрузчика, 2 ил.

1382436

A-А

Фиг. 2

Составитель В. Кожевников

Техред М.Дидык Корректор Л. Пилипенко

Редактор Н. Лазаренко

Заказ 1240/2 Тираж 661

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к хранению сельскохозяйственной продукции в модифицированной газовой среде.

Целью изобретения является сокращение времени погрузочно-разгрузочных работ.

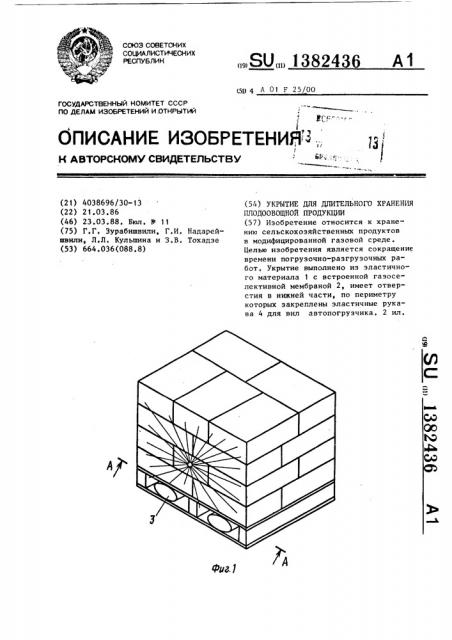

На фиг. 1 представлено укрытие общий вид; на фиг. 2 — разрез А-А на фиг, 1.

Укрытие для длительного хранения плодоовощной продукции BbIIIQJIHeío иэ эластичного материала 1 с встроенной гаэоселективной мембраной 2, которая может быть съемной ° В нижней части укрытия имеются два отверстия

3, по периметру которых закреплены эластичные рукава 4 для введения вил автопогрузчика.

Монтаж укрытия осуществляется следующим образом.

После установки ящиков с плодами на поддон и охлаждения продукции весь штабель укрывается накидкой иэ эластичного материала, эластичные рукава 4 устанавливаются во внутреннюю полость поддона и укрытие герметично эапечатывается и устанавливается на хранение. Наличие эластичных рукавов 4 позволяет сократить одну операцию по штабелированию ящиков с плодами после охлаждения.

Формула изобретения

Укрытие для длительного хранения плодоовощной продукции, выполненное

15 из эластичного материала с встроенной гаэоселективной мембраной, о тл и ч а ю щ е е с я тем, что, с целью сокращения времени погрузочно-, разгрузочных работ, оно снабжено элас.

20 тичными рукавами для введения вил ав" топогрузчика и имеет отверстия в нижней части, при этом рукава закреплены по периметру отверстий.
