Способ очистки дивинила и изопрена от примесей, препятствующих полимеризации

Способ очистки дивинила и изопрена от примесей, препятствующих полимеризации

Иллюстрации

Показать все

Реферат

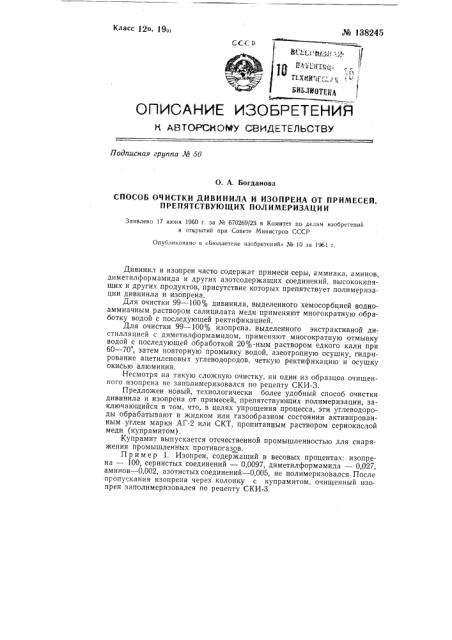

сс-с р

Класс 12о, 19„ № 138245

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АЯТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 50

О. А. Богданова

СПОСОБ ОЧИСТКИ ДИВИНИЛА И ИЗОПРЕНА ОТ ПРИМЕСЕЙ, ПРЕПЯТСТВУЮЩИХ ПОЛИМЕРИЗАЦИ И

Заявлено 17 июня 1960 г. за № 67026923 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в с<Бюллетене изобретений» № 10 за 196L г.

Дивинил и изопрен часто содержат примеси серы, аммиака, аминов, диметилформамида и других азотсодержащих соединений, высококипящих и других продуктов, присутствие которых препятствует полимеризации дивинила и изопрена.

Для очистки 99 — 100% дивинила, выделенного хемосорбцией водноаммиачным раствором салицилата меди применяют многократную обработку водой с последующей ректификацией.

Для очистки 99 †10 изопрена, выделенного экстрактивной дистилляцией с диметилформамидом, применяют многократную отмывку водой с последующей обработкой 20%-ным раствором едкого кали при

60 — 70, затем повторную промывку водой, азеотропную осушку, гидрирование ацетиленовых углеводородов, четкую ректификацию и осушку окисью алюминия.

Несмотря на такую сложную очистку, ни один из образцов очищенного изопрена не заполимеризовался по рецепту СКИ-3.

Предложен новый, технологически более удобный способ очистки дивинила и изопрена от примесей, препятствующих полимеризации, заключающийся в том, что, в целях упрощения процесса, эти углеводороды обрабатывают в жидком или газообразном состоянии активированным углем марки АГ-2 или СКТ, пропитанным раствором сернокислой меди (купрамитом).

Купрамит выпускается отечественной промышленностью для снаряжения промышленных противогазов.

Пример 1. Изопрен, содержащий в весовых процентах: изопрена — 100, сернистых соединений — 0,0097, диметилформамида — 0,027, аминов — 0,002, азотистых соединений — 0,005, не полимеризовался После пропускания изопрена через колонку с купрамитом, очищенный изопрен заполимеризовался по рецепту СКИ-3. № 138245

При м ер 2. Партия дивинила, содержащая в весовых процентах. дивинила — 99,3; аммиака — 0,016 и высококипящего остатка — 0,3, не полимеризовалась по рецепту СКД.

Эта партия дивинила была очищена путем пропускания в газообразном состоянии через колонку, заполненную купрамитом или обработкой купрамитом жидкого дивинила.

После очистки в жидком или газообразном состоянии дивинил полимеризовался с хорошими показателями по рецепту С Д.

Анализ очищенного дивинила показал полное отсутствие аммиака и понижение содержания высококипящего остатка до 0,009% вес.

Предмет изобретения

P(дактор С. А. Барсуков Техред А. А. Камышникова Корректор Г, Е Кудрявцева

Объем 0,17 уел. и. л.

Цена 8 ко i

Формат бум. 70К108 /1

Тираж 650

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Поди, к печ. 6Х-6! г

Зак. 4227

Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка. 14.

Способ очистки дивинила и изопрена от примесей, препятствующих полимеризации, отличающийся тем, что, в целях упрощения про цесса, эти углеводороды обрабатывают в жидком или газообразном состоянии активированным углем марки АГ-2 и СКТ, пропитанным раствором сернокислой меди (купрамитом1.
