Реферат



Изобретение относится к логическим играм-головоломкам и позволяет повысить занимательность. Головоломка представляет собой блок соосно установленных опорных пар, каждая из которых состоит из двух поворотных дисков с направляющими, вьтолненными в виде дуговых скоб, и содержит игровые элементы, вьтолненные в виде секторов цилиндра и установленные в направляющих поворотных дисков с образованием цилиндрических поворотных групп и возможностью перехода из одной поворотной группы в другую. При этом игровые элементы цилиндрических поворотных групп соседних пар кинематически связаны между собой. Поворачивая игровые элементы цилиндрических поворотных групп и диски опорных пар, перемещают игровые элементы из одной цилиндрической поворотной группы в другую в пределах соответствующих им опорных пар. При этом сбивается взаимное расположение игровых элементов соседней опорной пары. Поворачивая и меняя игровые элементы местами, можно поменять один цвет цилиндрической поворотной группы на другой. 2 з.п. ф-лы, 9 ил. i (Л

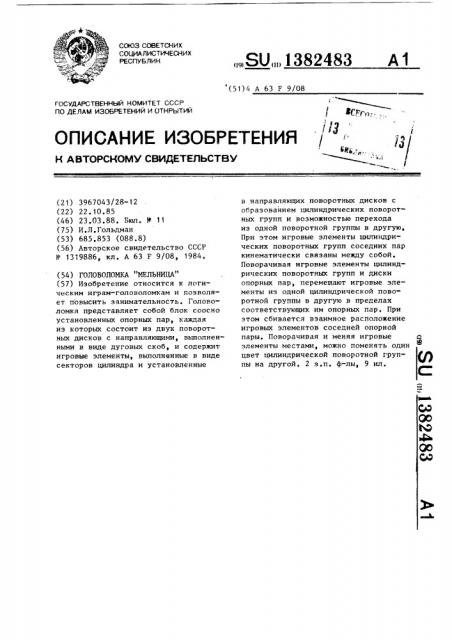

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1382483 (51)4 А 63 F 9/08

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ас

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3967043/28-12 (22) 22 ° 10.85 (46) 23.03.88. Бюп. У 11 (75) И.Л.Гольдман (53) 685.853 (088.8) (56) Авторское свидетельство СССР

Н - 1319886, кл. А 63 F 9/08, 1984.

К ABTOPCHOMY CENPETEflbCTBV (54) ГОЛОВОЛОМКА "MEJlbHHHA" (57) Изобретение относится к логическим играм-головоломкам и позволяет повысить занимательность. Головоломка представляет собой блок соосно установленных опорных пар, каждая из которых состоит иэ двух поворотных дисков с направляющими, выполненными в виде дуговых скоб, и содержит игровые элементы, выполненные в виде секторов цилиндра и установленные в направляющих поворотных дисков с образованием цилиндрических поворотных групп и воэможностью перехода из одной поворотной группы в другую, При этом игровые элементы цилиндрических поворотных групп соседних пар кинематически связаны между собой.

Поворачивая игровые элементы цилиндрических поворотных групп и диски опорных пар, перемещают игровые элементы из одной цилиндрической поворотной группы в другую в пределах соответствующих им опорных пар. При этом сбивается взаимное расположение игровых элементов соседней опорной пары. Поворачивая и меняя игровые элементы местами, можно поменять один цвет цилиндрической поворотной группы на другой. 2 s.ï. ф-лы, 9 ил.

1382483

Изобретение относится к занимательным играм-головоломкам.

Цель изобретения — повышение занимательности.

На фиг.1 изображена головоломка, вид спереди; на фиг ° 2 — то же, вид сверху; на фиг.3 — игровой элемент, общий вид; на фиг.4 — поворотный диск, вид спереди; на фиг.5 — то же, вид сверху; на фиг.6 — головоломка с повернутыми группами игровых элементов, вид спереди; на фиг.7 — то же, с повернутым крайним диском, вид спереди; на фиг.8 — то же, с повернутыми дисками соседних опорных пар, вид спереди; на фиг.9 — головоломка с цилиндрическими непрозрачными экранами, вид спереди.

Головоломка содержит четыре опорных пары 1, установленных на общей оси 2 и поджатых между собой пружиной 3. Каждая опорная пара состоит иэ двух поворотных один относительно другого дисков 4, имеющих направляющие 5 на их несопрягающихся плоскостях, выполненные в виде дуговых скоб. В направляющих 5 установлены с образованием цилиндрических поворотных групп игровые элементы 6, выполненные в виде секторов, образованнык рассечением цилиндра диаметральными плоскостями, при этом игровые элементы 6 взаимодействуют с направляющими 5 посредством канавок 7, а на их цилиндрической поверхности вы35 полнены зубцы 8, посредством которых игровые элементы 6 цилиндрических поворотных групп соседних опорных пар 1 взаимодействуют между собой.

Для обеспечения воэможности установки игровых элементов 6 в направляющие 5 в поворотных дисках 4 выполнены пазы 9. Головоломка (фиг.9) имеет дополнительно цилиндрические непрозрачные экраны 10 с пазами 11 для игровых элементов 6, установленные между поворотными дисками 4 соседних опорных пар 1 и на основаниях крайних дисков 4 и скрывающие из поля зрения играющего часть игровых эле- 50 ментов 6.

Игра осуществляется следующим образом, Поворачивая игровые элементы 6 одной из цилиндрических групп какойлибо опорной пары 1, перемещают их из направляющих 5 одного диска 4 в направляющие 5 другого этой же опорной пары 1, при этом игровые элементы поворачивают до тек пор, пока плоскости сопряжения игровых элементов

6 не совпадут с плоскостью сопряжения поворотных дисков 4 между собой.

Затем поворачивают один диск 4 относительно другого, при этом перемещаются игровые элементы, составляющие половину цилиндрической поворотной группы до совмещения с половиной другой цилиндрической поворотной группы.

После этого осуществляется поворот вновь образованных цилиндрических групп игровых элементов 6 и их переход с одного диска 4 на другой. Так как элементы 6 соседних опорных пар

1 находятся в зубчатом зацеплении между собой, то при повороте одной цилиндрической группы игровых элементов 6 происходит поворот цилиндрической группы игровых элементов соседней опорной пары 1, а при повороте одного диска 4 относительно другого поворачивается также соответствующий диск

4 соседней опорной пары 1, что усложняет перестановку и подбор игровых элементов 4 в разных цилиндрических группах.

Игровые элементы, установленные в разных направляющих, имеют свой цвет, благодаря чему их мох:но опозначать, а используя возможность поворота игровых элементов и перехода из группы в группу, их можно группировать, создавая различные сочетания и узоры.

Формулаизобретени я

1. Головоломка, содержащая два соосно установленных с образованием опорной пары поворотных диска с направляющими на их несопрягающихся плоскостях, выполненными в виде дуговых скоб, и игровые элементы, выполненные в виде секторов цилиндра и установленные в направляющих поворотных дисков с образованием цилиндрических поворотных групп и возможностью перехода из одной поворотной группы в другую, отличающаяся тем, что, с целью повышения занимательности, она имеет по меньшей мере одну дополнительную опорную пару, состоящую из двух поворотных дисков с направляющими, выполненными в виде дуговых скоб и заполненными игровыми элементами, выполненными в виде сек1382483 торов цилиндра, при этом все поворотные диски головоломки установлены на общей оси, а игровые элементы цилиндрических поворотных групп соседних

5 опорных пар кинематически связаны между собой.

2. Головоломка по п.1, о т л и— ч а ю щ а я с я тем, что игровые элементы цилиндрических поворотных групп соседних опорных пар взаимодейс твуют между собой посредством зубчатого зацепления.

3. Головоломка по п.1, о т л ич а ю щ а я с я тем, что она имеет цилиндрические непрозрачные экраны с пазами для игровых элементов, установленные между поворотными дисками соседних игровых опорных пар и на основаниях крайних дисков и жестко соединенные с ними.

1382483!

382483

158 483

1382483

Фиг. Р

1382483
