Изобретение относится к прокатному производству и может быть использовано при изготовлении прокатных валков со сложной формой ручья калибра. Целью изобретения является повышение качества и снижение трудоемкости изготовления калибров. Устройство состоит из токарного станка 1 с плитовиной 2, резцедержателем 3, резцом 4, копира 14 с цилиндрическим осевым отверстием, в котором дополнительно выполнены радиальные пазы и пазы, параллельные его оси.На поверхности 11 шейки 6 через прокладки 12 болтами 13 закреплен копир 14. Внутреняя грань прокладки 12 выполнена меньшей шероховатости, чем наружная грань. Посредством штифта 17 копир 14 прикреплен к боковой грани 10 бочки 8 валка 5. На плитовине 2 установлены два подщипника 18, поддерживароцие вал 19 с рычагами 20. Ролик 21 противовесом прижат к копиру 14. 2 ил. с б сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 21 В 28/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4038149/31-02 (22) 19.03.86 (46) 23.03.88. Бюл. Ф 11 (71) Днепропетровский металлургический институт им. Л.И. Брежнева (72) А.В. Маякин, В.Д. Куцыгин, В.С. Махнин, Л.А, Шевченко, В.С. Лиханский и В ° Н ° Поляков (53) 621.771 ° 07(088.8) (56) Смирнов В.С. и др. Продольная периодическая грокатка. — M. 1961, с. 65. (54) УСТРОИСТВО ДЛЯ ИЗГОТОВЛЕНИЯ НА

ПРОКАТНОМ ВАЛКЕ КАЛИБРОВ (57) Изобретение относится к прокатному производству и может быть использовано при изготовлении прокат— ных валков со сложной формой ручья

„„SU„„1382516 д1 калибра. Целью изобретения является повышение качества и снижение трудоемкости изготовления калибров. Устройство состоит из токарного станка 1 с плитовиной 2, резцедержателем

3, резцом 4, копира 14 с цилиндрическим осевым отверстием, в котором дополнительно выполнены радиальные пазы и пазы, параллельные его оси.На поверхности 11 шейки 6 через прокладки 12 болтами 13 закреплен копир 14.

Внутреняя грань прокладки 12 выполнена меньшей шероховатости, чем наружная грань. Посредством штифта 17 копир 14 прикреплен к боковой грани

10 бочки 8 валка 5. На. плитовике 2 установлены два подшипника 18, поддержинаюшие вал 19 с рычагами 20.

Ролик 21 противовесом прижат к копиру 14. 2 ил.

1382516

Изобретение относится к прокатному производству, в частности к изготовлению прокатных валков с ручьями калибров, имеющих переменное по периметру поперечное сечение, и может быть использовано в металлургии и машиностроении при изготовлении прокатных валков со сложной формой ручья калибра. 10

Целью изобретения является повышение качества, снижение трудоемкости изготовления калибров.

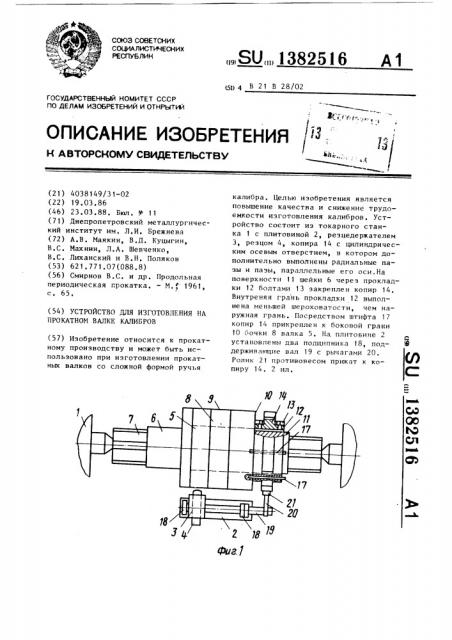

На фиг. 1 изображено предлагаемое устройство, разрез; на фиг, 2 — то 15 же, вид сбоку, Устройство (фиг.2) состоит из токарного станка 1 с плитовиной 2, резцедержателем (суппортом) 3, резцом

4, валком 5, состоит из шейки 6, тре- 2р фа 7, бочки 8. Бочка 8 валка имеет наружную радиусную поверхность 9 и торцовую поверхность 10 плоской формы. В копире выполнены радиальные пазы и пазы, параллельные оси копира, 25

На поверхности 11 шейки 6 через проклацки 12 болтами 13 закреплен копир

14 с цилиндрическим осевым отверстием. Внутреняя грань 15 прокладки 12 выполнена меньшей шероховатости,чем 30 наружная грань 16. Посредством штифта 17 копир 14 закреплен к торцовой грани 10 бочки 8 валка 5. Копир 14 может устанавливаться на шейке 6 вплотную к боковой грани 10 бочки 8 или на некотором расстоянии 1, зависимым от радиуса т сопржкения торцовой грани 10 бочки 8 и наружной поверхности 11 шейки 6, Внутренняя грань 15 прокладки 12 выполняется по в 4p лированной с целью предотвращения повреждения поверхности 11 шейки 6 валка 5. Наружная грань 16 прокладки

12 выполняется грубо шероховатой с целью увеличения сцепления между бол- 45 том 13 и прокладкой 12. На плитовине

2 установлены два подшипника 18, поддерживающие вал 19 с рычагами 20. Ролик 21 противовесом прижат к копиру 14.

Устройство работает следующим образом, На токарный станок 1 устанавливается валок 5, На наружную поверхность

9 шейки 6 через прокладки 12 крепятся копиры 14. Посредством штифтов 17 копир 14 крепится к торцовой грани

10 бочки 8 валка 5. На плитовине 2 устанавливается два подшипника 18, подцерживающие вал 19 с рычагами 20.

Ролик 21, п эижатый противовесом к копиру 14, двигаясь по нему посредством системы рычагов 20 перемещает суппорт 3 станка 1 с закрепленным на нем резцом 4, который перемещается в ту или другую сторону, придавая тем самым форму ручью калибра в соответствии с профилем копира 14. В связи с тем, что копир 14 крепится продольными штифтами 17,что обеспечивает равенство сил инерции по длине штифтов, или крепится вплотную к грани, возможность перекоса в системе рычагов, вала и ролика значительно снижается, полностью ликвидируется воэможность проскальзывания копира 14 по периметру шейки 6 валка 5 и смещения вдоль нее. Устройство имеет высокую жесткость из-за малых длин рычага 20 и вала 19. Кроме того, обеспечение возможности поворота копира относительно оси дает возможность изготавливать ручьи на валке сборной конструкции, т.е. на кольцах °

Пример, В вальцетокарной мастерской сортопрокатного цеха металл;ргического завода на токарньй ста- нок установлен валок диаметром 550 мм.

На шейке валка закреплен копир шириной 80 мм, максимальный диаметр которого 500 мм. Между внутренней поверхностью копира и шейкой валка уложены прокладки, внутренние грани которых выполнены шлифованными. Копир закреплен к боковой грани бочки валка четырьмя штифтами диаметром 10 мм.

Использование устройства значительно повышает точность изготовления калибров, ликвидирует дополнительные ручные операции по доводке размеров калибров до нужной точности, снижает трудоемкость изготовления и повышает произвозительность. Обеспечение воэможности изготовления калибров с высокой точностью и большим разнообразием форм позволяет расширить сортамент высокоэффективных профилей проката.

Формула и з о б р е т е н и я

Устройство для изготовления на прокатном валке калибров, переменного по периметру сечения, содержащее токарный станок с плитовиной, резцедержателем с резцом и копир с внутрен1382516

Составитель М. Козина

Техред М. Ходанич

Редактор Г. Гербер

Корректор В. Бутяга

Подписное

Заказ 1245/6 Тираж 467

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ним осевым отверстием для охвата элемента валка, отличающееся тем, что, с целью повышения качества и снижения трудоемкости изготовления калибров, внутреннее осевое отверстие

5 копира выполнено цилиндрическим для охвата поверхности шейки валка, при этом в копире дополнительно выполнены радиальные пазы с размещенными в них болтами для крепления к поверхности шейки валка и пазы, параллельные оси копира, с размещенными в них штырями для крепления к торцовой поверхности бочки валка.
