Приспособление для изготовления конических обечаек на валковых листогибочных машинах

Приспособление для изготовления конических обечаек на валковых листогибочных машинах

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности, к приспособлению для изготовления конических обечаек и может быть использовано в конструкциях валковых листогибочных машин. Приспособление содержит корпус 1, охватывающий верхний валок листогибочной машины, с жестко закрепленной опорой, выступающим концом свободно ,входящ й в паз кронштейна 4, ограничивающего поворот Kopiiyca 1 вокруг верхнего валка 2. На корпусе жестко закреплена ось, несущая на себе упор 6, выполненный в виде ролика, насаженного на подшипник. Корпус снабжен масленкой для обеспечения смазкой трущихся поверхностей корпуса н валка . Конструкция приспособления имеет небольшие габариты. Размещение ее на нерабочр.й цилиндрической поверхности позволяет использовать всю рабочую длину валка. Приспособление можно использовать на валковых матгнах с любым расположением валков по симметричной и асимметричной схемам, т.е. на двух, трехи четырвхвалковых машинах. I з.п. ф-лы, 3 ил. г (/}

Взамен ранее изданнаго

СС10З СООЕТСКИХ

РЕСПУБЛИК

119 (И!

Ai (51)S В 21 0 5 14

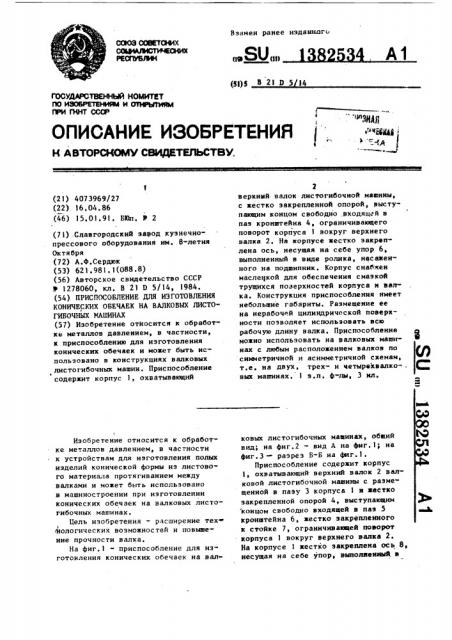

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4073969/27 (22) 16. 04. 86 (46) 15. 01. 91. БЮл. В 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИНМ

ПРИ ГКНТ СССР (71) . Славгородский зарод кузнечнопрессового оборудования им. 8-летия

Октября (72) А.Ф,Сердюк (53) 621. 981. 1(088.8) (56) Авторское свидетельство СССР

S 1278060, кл. В 2) 0 S/14, 1984. (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗГОТОВЛЕНИЯ

КОНИЧЕСКИХ ОБЕЧАЕК НА BAJIKOBbE ЛИСТОГИБОЧНЫХ ИАШИНАХ (57) Изобретение относится к обработке металлов давлением, в частности, к приспособлению для изготовления конических обечаек и мошет быть использовано в конструкциях валковых листогибочных машин. Приспособление содеркит корпус 1, охватывающий

Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления полых изделий конической формы иэ листового материала протягиванием между валками и может быть использовано в машиностроении при изготовлении конических обечаек на валковых листогибочных машинах.

Цель изобретения - расширение тех

4ологических возможностей и повышение прочности валка.

На фиг.l - приспособление для изготовления конических обечаек на вал2 верхний валок листогибочной машины, с кестко закрепленной опорой, выступающим концом свободно,входящгй в паэ кронштейна 4, ограничивающего поворот корпуса 1 вокруг верхнего валка 2. На корпусе зестко закреплена ось, несущая на себе упор 6, выполненный в виде ролика, насаженного на подшипник. Корпус снабжен масленкой для обеспечения смазкой трущихся позерхностей корпуса н валка. Конструкция приспособления имеет небольшие габариты. Размещение ее на нерабочей цилиндрической поверхности позволяет использовать всю рабочую длину валка, Приспособление мошно испольэовать на валковых машинах с любым располокением валков по симметричной и асимметричной схемам, т.е. на двух, трех- и четырехвалко-, вых машинах. l s.ï. ф-лы, 3 ил. ковых листогибочных машинах, общий вид; на фиг.2 — вид А на фиг,l; на фиг.3 - разрез Б"Б на фиг.l.

Приспособление содержит корпус

1, охватывающий верхний валок 2 ввлковой листогибочной машины с размещенной в пазу 3 корпуса 1 и шестко закрепленной опорой 4, выступающим концом свободно входящей в паэ 5 кронштейна 6, жестко закрепленного к стойке 7, ограничивающей поворот корпуса 1 вокруг верхнего валка 2.

На корпусе кестко закреплена ось 8, несущая на себе упор, выполшеиный, в

1 382534 виде ролика 9, посаженного. на подшипник 10. Корпус снабжен масленкой

11 для обеспечения смазкой трущихся сопрягаемых поверхностей корпуса и валка. Нижний валок имеет позицию 12, а боковой .- 13.

Приспособление работает следующим образом.

Для изготовления конических обечаек из листовых заготовок приспособление надевают на нерабочую цилиндрическую поверхность верхнего валка

2 со стороны откидной опоры валковой листогибочной машины. При этом опора

4 выступающим концом входит в паз 5 кронштейна 6, ограничивающего поворот корпуса 1 вокруг верхнего валка 2.

Листовую заготовку, имеющую форму кольцевого сектора, заводят в зазор между верхним 2 и нижним 12 валками и зажимают ее (при помощи нижнего прижимного валка в листогибочных мавинах). Вращением приводных валков протягивают заготовку между валками

2 и 12 до касания передней кромки заготовки бокового гибочного валка

13. После этого, постепенным подниманием бокового гибочного вала 13 и возвратно-поступательным протягиваиием заготовки производится формообразование конической обечайки.

При этом короткая дуговая кромка листовой заготовки упирается в упор.

Приспособление можно применять на валковых листогибочных машинах с любым расположением валков по симмет5 ричной и асимметричной схемам. Упрощенная конструкция имеет небольшие габариты, размещение его на нерабочей цилиндрической поверхности позволяет испольэовать всю рабочую длину валков ° р Наличие упора в виде ролика на подшипнике позволяет получить качественную короткую дуговую кромку.

Формула изобретения

l, Приспособление для изготовления конических обечаек на валковых листогибочных машинах, устанавливаемое на один из валков машины и содер20 жащее обойму с опорой, связанной со станиной, и направляющий ролик для заготовки, смонтированный на обойме, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических

25 возможностей и повышения прочности валка, обойма закреплена на приводном валке, на нерабочей его части, н вы" полнена в виде корпуса, охватывающего поверхность валка.

3р 2. Приспособление по п.l, о т— л и ч а ю щ е е с я тем, что обойма связана со станиной посредством кронштейна, которым оно снабжено, имеющего горизонтальный паз и закРепленного на стойке валка, 1682534

Составитель Е ° Чистякова

Редактор Е.Гиринская Техред М,Моргентал Корректор А,Осаулекко
