Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1382792 А 1 (sg 4 В 65 Н 9 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3962807/25-!2 (22) 09.10.85 (46) 23.03.88. Бюл. № 11 (7l ) Специальное конструкторское технологическое бюро Производственного объединения «Востокподъемтрансмаш» (72) А. М. Михайлюк и Л. И. Меркурьева (53) 681.62 (088.8) (56) Патент Германии Хо 524081, кл. 15 е 1/09, 1931. (54) УСТРОЙ(ТВО ДЛЯ ОРИЕНТИРОВАННОЙ ПОДАЧИ ЛИСТОВОГО МАТЕРИАЛА (57) Изобретение относится к промышленному транспорту, в частности к устройству для ориентированной подачи листового материала, и позволяет расширить технологические возможности устройства путем обеспечения возможности ориентации листовых материалов различных размеров и с различным расположением боковых сторон.

Устройство содержит неподвижную раму 1, на которой установлены опоры 2 качения и направляющие 4. По пазах направляющих

4 перемещаются штанги 6, установленные в каретках 12, на которых закреплены взаимодействующие с изделием 21 ролики 13. Откидной упор 19 приводится в действие приводом 20 и закреплен на раме 1. 3 з.п. ф-лы.

7 ил.

138279 !

Изобретение относится к промышленному транспорту, а именно к устройствам для ориентированной подачи листового материала.

Целью изобретения является расширение технологических возможностей устройства.

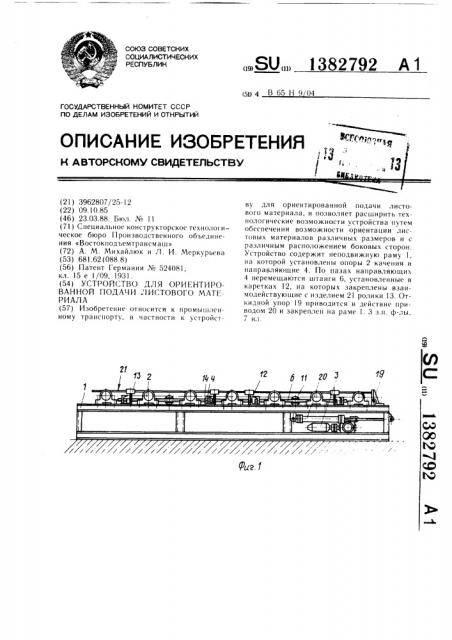

На фиг. 1 изображено устройство для ориентированной подачи листового материала, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4 — разрез Б — Б на фиг. 3; на фиг. 5 разрез В-- В на фиг. 4; на фиг. 6 - разрез

à — Г на фиг. 3; на фиг. 7 — — схемы расположения роликов ориентирующего механизма при ориентации листовых материалов с различным расположением боковых сторон.

Устройство содержит неподвижную раму

1, на которой установлены опоры 2 качения, приводимые во вращение электромеханическим приводом 3 с пoMoLLI,ьн) цеllíl>lx передач. 113 раме 1 ()3clloложены направл»к>щие 4, каждая из которых имеет паз 5, н котором перемешаются штанги 6 механизма ориентации, и два паза 7, служащие для регулировки и крепления упоров 8 с помощью болтон 9 и гаек 10.

Штанги 6 приводятся в действие сHловыми приводами 11 и смонтированы в каретках 12, на которых установлены ролики 13, имеющие вергикальную ось вращения, Опорные ролики 14, установленные «возможностью перемеllicíèÿ Hà нижнем поясе »3 правляюши. 4.

Крепление III T3»ã 6 к каретка vt 12 выполнено «НО(((ощью штифтов 15 таким (н>разом, что пгга ги 6 имеют возможность Il(>ворачивать«» относительно кареток 2., (,1>1 обеспечения возможности поворота lllTHII I

6 относительно кареток 12 отверсти(16 по втулке 17 каретки 12 выполн Ho B виде lit>ç(1.

Опорные ролики 14 кареток 12 вы(н>лшны с ребордами 18 для предотвращен»» продольного смещения штанги 6. На Hot((le рамы 1 установлен откидной упор 19, приводимый в дей«гвие силовым приводом 20 и служащий дл» Ориентации изделия 21 НО длине.

Устройство работает следующим образом.

Перед нача.>ом работы производи гся настройка роликов 13 на размеры ориентируемого изделия 21 с помо(цью регулируеMblx упоров 8 Затем штанги 6 вместе « каретками 12 «помощью силовых приводов 11 разводятся в крайнее положение.

Изделие 21 подается на ролики 12 устройства цеховым транспортом, ll()H этом откидной упор 19 занимает вертикальное Iloложение.

Включается электромеханический привод

3, приводящий во вращение опоры 2 качения и изделие 21 подается вперед до откидного упора 19. После соприкосновения изделия 21 с откидным упором 19 электромеханический привод 3 выключают. Включают силовые приводы 11 и под их действием штанги 6 вместе с каретками 12 перемещаютс» навстречу друг другу до соприкосновения штанг 6 с регулируемыми упорами 8. При этом ролики 13 взаимодействуют

10 с изделием 21, вследствие чего происходит его ориентация. Сориентированное изделие 21 может быть подано на дальнейшие

Операции.

Таким образом, предлагаемое устройство позволяет ориентировать листы различного раскроя с различным расположением сторон боковых относительно оси устройства, что расширяет его технологические воз м Ож ш)сти.

Формула изобре> ения

1. Устройство для ориентированной подачи листового материала, содержагцее механизм подачи листового материала, пару штанг, установленных на поперечных наПР3НЛЯК>ЩИХ ()3Mbl С ВОЗМОЖНОСТЬЮ ИХ OTносительного переме(цения и имек)щих

«ре.гство для их установки и фиксации в заданном положении, включающее привод

Ilcремещения штанг, отличающееся тем, что, «ц(.1ьк> расширения технологических возможно«тей, Оно имеет упор для выравниHtlHH» листового материала по передней кромке, установленный на раме с возмож>н>стью его вывода с ее рабочей поверхносги,;I штанги шарнирно связаны с поперечными направляющими 1Н>средством

35 н 1 >,.It(H « Itch .Iol>I для Ра:1м(щения в ttcÉ lllTHHI è с Bo»I>1(»t(»o«Tbto фикс3L(HH I)oc>IB1н(. и B 1133>( втулки.

2. Устройство по и. 1, oTличающееся тем, что штанги установлены на направляющих

40 рамы посредством по меньшей мере двух кареток, каждая из которых установлена на

«оответствующем конце поперечных направляющих, а средство для установки и фиксации штанг в заданном положении имеет установ (енные на направляющих с возмож45 постыл перемещения вдоль них упоры со сред«)1)ом l.l» Hx фикс lllHH в заданном Iloложен ни.

3. У«тройство по и. 2, отличающееся тем, что каждая из кареток дополнительно имеет опорный ролик с ребордой, установленный

50 с возмо>к>1о«тью контактирования с направляющей.

4. Устройство по пп. 1 и 2, отличающееся тем, что привод перемещения штанг выполнен в виде по меньшей мере пары силовых

II,H.IHHä(>oB, штоки которых непосредственно (t3»33 »t>l «COOTBLТСТВУЮШИМИ ШТЯНГ3МИ.
