Класс 21а4, 71 № 138281

СССР

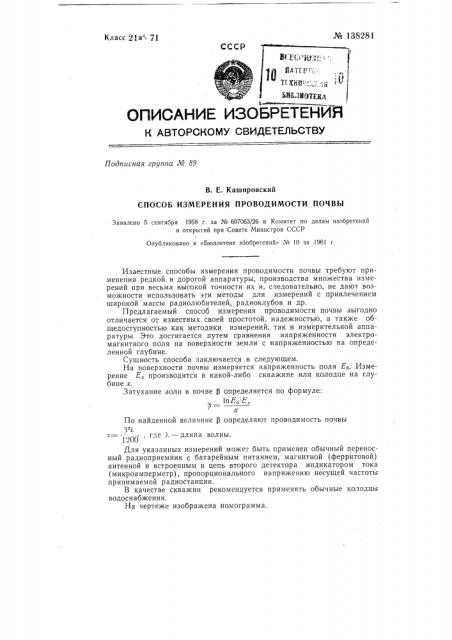

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89

В. Е. Кашпровский

СПОСОБ ИЗМЕРЕНИЯ ПРОВОДИМОСТИ ПОЧВЫ

Заявлено 5 сентября 1958 г. за № 607063/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 10 за 1961 г.

Известные способы измерения проводимости почвы требуют применения редкой и дорогой аппаратуры, производства множества измерений при весьма высокой точности их и, следовательно, не дают возможности использовать эти методы для измерений с привлечением широкой массы радиолюбителей, радиоклубов и др.

Предлагаемый способ измерения проводимости почвы выгодно отличается от известных своей простотой, надежностью, а также общедоступностью как методики измерений, так и измерительной аппаратуры. Это достигается путем сравнения напряженности электромагнитного поля на поверхности земли с напряженностью на опреде.ленной глубине.

Сущность способа заключается в следующем.

На поверхности почвы измеряется напряженность поля Ев. Измерение Е производится в какой-либо скважине или колодце на глубине х.

Затухание волн в почве р определяется по формуле;

In Е„) Е, х

По найденной величине Р определяют проводимость почвы 27 — —, где 7.— длина волны.

Для указанных измерений может быть применен обычный переносный радиоприемник с батарейным питанием, магнитной (ферритовой) антенной и встроенным в цепь второго детектора индикатором тока (микроамперметр), пропорционального напряжению несущей частоты принимаемой радиостанции.

В качестве скважин рекомендуется применять обычные колодцы водоснабжения, На чертеже изображена номограмма.
