Способ изготовления фильтровального картона

Способ изготовления фильтровального картона

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлозно-бумажной промьпЕпениости и позволяет повысить скорость фильтрации и кислотостойкость картона. Волокнистую массу, состоящую из мерсеризованйой и немерсеризованной целлюлозы и хризотилового асбеста, подвергают размолу и диспергированию в 1-5%-ной водной эмульсии полиэтилгидросилоксана. Отливают картонное полотно, прессуют его и сушат при 70-170°С. Затем картон дополнительно обрабатывают 10-25%-ной серной кислотой и сушат 1рк 100-150 с. 1 табл.

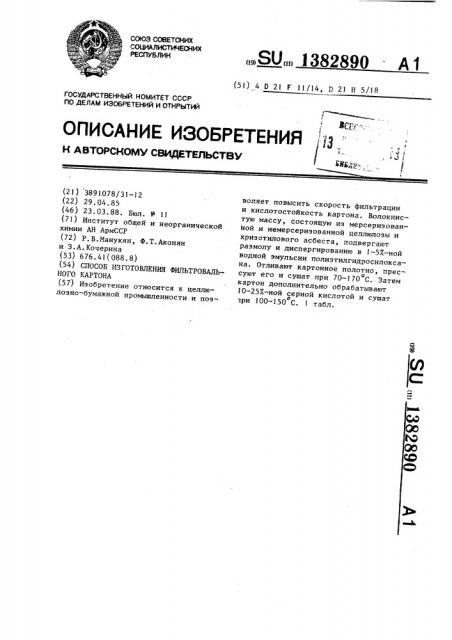

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 0 21 Г 11/14, 0 21 Н 5/18

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д "

К А ВТОРСМОМУ СВИДЕТЕЛЬСТВУ

ЙНБ;;г:

У

> (21) 3891078/31-12 (22) 29 ° 04.85 (46) 23 03 88. Бюл. 9 I! (71) Институт общей и неорганической химии АН АрмССР (72) P.Â.Ìàíóêÿí, Ф.Т.Акопян и 3.А.Кочерина (53) 676.41(088.8) (54) СПОСОБ ИЗГОТОВЛЕНИЯ ФИЛЬТРОВАЛЬ»

НОГО КАРТОНА (57) Изобретение относится к целлюлозно-бумажной промышленности и поз„„SU 1382890 А 1 воляет повысить скорость фильтрации и кислотостойкость картона. Волокнистую массу, состоящую из мерсеризованной н немерсеризованной целлюлозы и хризотилового асбеста, подвергают размолу и диспергированию в !-57-ной водной эмульсии полиэтилгидросилоксана. Отливают картонное полотно, пресо суют его и сушат при 70-170 С. Затем картон дополнительно обрабатывают !

0-257.-ной серной кислотой и сушат о ри 100-150 С. табл.

1382890

Изобретение относится к целлюлозо"бумажной, пищевой, химической промышленности, в частности к получению

1 ильтрующих материалов, которые могут быть использованы для фильтрации ! вин, настоек, пива, безалкогольных напитков и т.п., а также жидкостей химической промышленности.

Цель изобретения — повышение скорости фильтрации и кислотостойкости картона.

Сущность изобретения заключается

:в том, что согласно способу изготов.ления фильтровального картона, включающему подготовку волокнистой массы йутем размола мерсеризованной целлюлозы, немерсеризованной целлюлозы и хризотиловый асбест, диспергирование волокнистой массы в водной эмульсии полиэтиленгидросилоксана, отлив кар" тонного полотна, прессование и сушку, после сушки картон дополнительно обрабатывают 10-25Х-ной серной кислотой и сушат при 100-)50 С.

Пример l, Волокнистую массу, содержащую, мас. : мерсериэованная целлюлоза 25, немерсеризованная целлюлоза 68 и хризотиловый асбест 7, подвергают размолу и диспергированию в l -ной водной эмульсии полиэтиленгидросилоксана (ГКЖ-94). Осуществляют отлив картонного полотна, прессоо вание его и сушку при 70 С. Затем картон обрабатывают 10 -ной серной кислотой и сушат при 100 С.

Пример 2. Волокнистую массу, как в примере l, размалывают и диспергируют в 1 .-ной водной эмульсии

ГКЖ-94. Осуществляют отлив картонного полотна, прессование его и сушку при 150 С. Затем картон обрабатывают 25 -ной серной кислотой и сушат при 120 С.

Пример 3. Волокнистую Массу, как в примере l, размалывают и диспергируют в З -ной водной эмульсии

ГКЖ-94. Осуществляют отлив картонного полотна, прессование его и сушку о при 170 С. Затем картон обрабатывают

10Х-ной серной кислотой и сушат при

150 С.

П р,и м е р 4. Все процессы ведут как в примере 1, но используют ЗХ-ную эмульсию ГКЖ-94 и 25Х-ную серную кислоту.

Пример 5. Все процессы ведут как в примере 1, но используют 5 - ную эмульсию ГКЖ-94 и 10Х-ную серную кислоту.

Пример 6. Все процессы ведут как в примере l но используют 5Х20 ную эмульсию ГКЖ-94 и 25 -ную серную кислоту.

В таблице даны качественные характеристики картона, полученного по предлагаемому способу и по известному.

Формула и з обретения

30 Способ изготовления фильтровального картона, включающий подготовку волокнистой массы путем размола мерсе-. ризованной целлюлозы, немерсеризованной целлюлозы и хризотилового асбеста, диспергирование волокнистой массы в водной эмульсии полиэтилгидросилоксана, отлив картонного полотна, прессование и сушку, о т л и ч а ю— шийся тем, что, с целью повышен ния скорости фильтрации и.кислотостойкости картона, после сушки картон дополнительно обрабатывают 10-25Хной серной кислотой и сушат при

100-15О С.

1382890

Водопоглошение, 7., при времени выдержки в воде, ч

Пример

Кислотостойкость при кипя3 6

48 чении в серной кислоте в течение ! ч, 7

l0X 257

-: 6,9

92,0

7,5

9l,9

7,4

93,5

10,0 20,0 20,0 30,0

40,0

7,31

92,4

l7,I 25,6 25,6 36,8 54,0

5,7

98,9

10 0 20,0 30,0 30,0

40,0

6,0

93,2

Извест- 15,4- 17,9- 20,8- 27,4ный 22,3 27,6 30,0 38, 1

30, 743,4

2,34-3,05

90,0 90,5

Составитель О.Маслаченко

Техред М.Дидык Корректор А. Тяско

Редактор Л. Зайцева

Заказ 1266/24 Тираж 348

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

18,2 27,2 27,2 45,4 54,5

10,0 20,0 20,0 30,0 40,0 !

8,2 27,2 27,2 45,4 54,5

Скорость фильтрации при 400 мм рт.ст. м /м.ч
